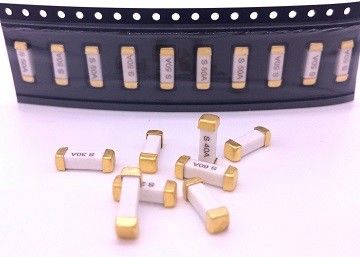

UL CUL 10.1mmx 3.1mm 4012 Fuse a chip ad azione rapida CQ40LF 500mA-40A 600VAC 350VDC con elevata capacità di rottura
Applicazione
• Potenza del sistema di stoccaggio
• Sistema di ventilatore di raffreddamento per server PC
• Modulo regolatore di tensione
• alimentazione della stazione base
• Modulo regolatore di tensione per server PC
• Server di fascia alta / Blade computing
• Sistema di gestione della batteria
Caratteristiche principali
• Montare in superficie un fusibile ad alta corrente
• Disponibile in potenze da 20 a 60 Ampere
• tensione nominale superiore fino a 100VDC
• supporto di superficie a forma quadrata di 10,25×3,20 mm
• Intervallo di temperatura di funzionamento da -55°C a 125°C
• Maggiore resistenza al ciclo termico
• Conformi alla normativa RoHS e privi di alogeni
Materiali e dimensioni
Materiale di costruzione: ceramica
Materiale di terminazione: argento (Ag), nichel (Ni), stagno (Sn)
Elemento fusibile: argento ((Ag)
Modello di terra raccomandato - saldatura a reflusso
Unità: mm
| |
L2 |
L1 |
W |
| 1-30A |
6.1 |
3.25 |
3.43 |
Numerazione delle parti
Sistema di numerazione delle parti
CQ40LF 001
CQ40LF -- Serie
001 -- Codice AMP (riferimento alla tabella seguente)
| PN |
Ampere
Classificazione
[ In ] |
Voltaggio
Classificazione
(V) |
Numero nominale
Resistenza
Ohm freddi |
Numero nominale
Fusione
A Sec |
| CQ40LF.500 |
500 mA |
600VAC
350VDC
|
0.3510 |
2.300 |
| CQ40LF1.25 |
1.25A |
0.0750 |
17.000 |
| CQ40LF002 |
2A |
0.0560 |
37.000 |
| CQ40LF020 |
20A |
0.0050 |
30.000 |
| CQ40LF030 |
30A |
0.0025 |
96.000 |
| CQ40LF040 |
40A |
0.0019 |
600.000 |
Caratteristiche elettriche
| Corrente nominale |
1 In |
2 In |
| Un minuto. |
- Max, ti prego. |
| 0.5-40A |
4 ore |
5 secondi. |
Temperatura ambientale a 25°C
Rating di interruzione
0.5A ~ 40A:
150 ampere a 350 V di corrente continua
150 ampere a 600 V CA
Metodo di saldatura
*Reflow Soldering: 260°C, 30 secondi al massimo.
*Soldatura a onde: 260°C, 10 secondi al massimo.
* Saldatura a mano: 350°C, massimo 3 secondi.
Specifica del nastro e del rullo
Quantità di nastro e bobina: 1000 PCS/bobina
| Articolo |
W |
P |
E |
F |
P1 |
D |
D1 |
| Criterio |
16.00 |
8.00 |
1.75 |
7.50 |
2.00 |
1.50 |
1.50 |
| Tolleranza |
± 0.10 |
± 0.10 |
± 0.10 |
± 0.05 |
± 0.05 |
± 0.10 |
± 0.10 |
| Articolo |
P0 |
10P0 |
A0 |
B0 |
KO. |
t |
| Criterio |
4.00 |
4.00 |
3.52 |
10.58 |
1.50 |
0.30 |
| Tolleranza |
± 0.10 |
0.20 |
± 0.10 |
± 0.10 |
± 0.10 |
± 0.05 |
Specifica ambientale
| Temperatura di funzionamento |
-55°C a +125°C |
| Vibrazione |
MIL-STD-202G, metodo 201 ((10-55 Hz, 0,06 pollici, escursione totale) |
| Spruzzo di sale |
MIL-STD-202G, metodo 101, condizione di prova B (48 ore) |
| Resistenza all'isolamento |
MIL-STD-202G, metodo 302, condizione di prova A |
| Resistenza al calore della saldatura |
MIL-STD-202G, metodo 210, condizione di prova B (10 secondi, a 260°C) |
| Shock termico |
MIL-STD-202G, metodo 107, condizione di prova B (da -65°C a +125°C) |
Immagazzinamento
La temperatura ambiente deve essere mantenuta tra 5°C e 30°C.
L'umidità relativa raccomandata per la conservazione è compresa tra il 25% e il 60%.
I sacchetti di plastica sigillati con essiccante devono essere utilizzati per ridurre l'ossidazione della terminazione e devono essere aperti solo prima dell'uso.
I prodotti non devono essere immagazzinati in aree in cui sono presenti gas nocivi contenenti zolfo o cloro.
