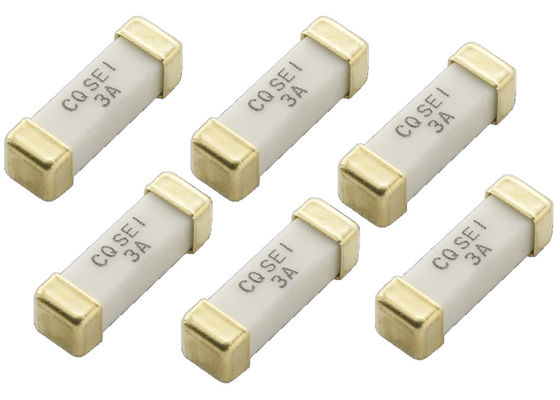

Sistema di illuminazione 10.1x3.1x3.1 mm Dispositivo di montaggio superficiale Ceramica Fuse a soffio lento 1032 250V 3A SEI 003 Con placcaggio dorato
Approvazione
Componente riconosciuto per il Canada e gli Stati Uniti 500mA~5A
TUV 500mA~5A
Caratteristiche
Rating di interruzione: 50 ampere a 250 V CA
Materiale del corpo: ceramica
Terminazioni: tappi in ottone placcati in oro
Nastro e bobina: nastro da 24 mm
Specifica dell'imballaggio: EIA RS-481-2
Quantità: 2500 pezzi per bobina.
Applicazione: Sistema di alimentazione per apparecchiature di telecomunicazione, sistema di illuminazione
Materiali privi di piombo e conformi alla RoHS
Non contenente alogeni (si riferisce a: Br900ppm, Cl900ppm, Br+Cl1500ppm)
Disegno monolitico a più strati
Performance ad alte temperature
Intervallo di temperatura di esercizio da -55°C a +125°C
Caratteristiche elettriche
| Corrente di velocità |
1 In |
2.5 In |
| Un minuto. |
- Max, ti prego. |
| 500mA-5A |
4 ore |
120 secondi |
Specifica ambientale
| Temperatura di funzionamento |
-55°C a +125°C |
| Vibrazione |
MIL-STD-202G, metodo 201 ((10-55 Hz, 0,06 pollici, escursione totale) |
| Spruzzo di sale |
MIL-STD-202G, metodo 101, condizione di prova B (48 ore) |
| Resistenza all'isolamento |
MIL-STD-202G, metodo 302, condizione di prova A |
| Resistenza al calore della saldatura |
MIL-STD-202G, metodo 210, condizione di prova B (10 secondi, a 260°C) |
| Shock termico |
MIL-STD-202G, metodo 107, condizione di prova B (da -65°C a +125°C) |
Dimensione meccanica ((mm)
Informazioni sull'ordine
| P/N |
Ampere
Classificazione
[ In ] |
Voltaggio
Classificazione
(V) |
Numero nominale
Resistenza
Ohm freddi |
Numero nominale
Fusione I2t
A2 Sec |
| Il SEI.500 |
500 mA |
250 V |
0.5479 |
1.963 |
| Il SEI.750 |
750 mA |
0.2600 |
3.375 |
| SEI 001 |
1A |
0.1800 |
11.22 |
| SEI 1.50 |
1.5A |
0.1027 |
14.85 |
| SEI 002 |
2A |
0.0504 |
19.84 |
| SEI 2.50 |
2.5A |
0.0370 |
20.50 |
| SEI 003 |
3A |
0.0280 |
54.00 |
| SEI 3.50 |
3.5A |
0.0199 |
57.82 |
| SEI 004 |
4A |
0.0158 |
125.6 |
| SEI 005 |
5A |
0.0120 |
185.0 |
Selezione dei fusibili da montaggio in superficie
La selezione dei fusibili sembra semplice, in quanto si sceglie uno che ha una corrente nominale un po' più alta della corrente di funzionamento del sistema nel peggiore dei casi.Esistono considerazioni di riduzione per la corrente di funzionamento e la temperatura di applicazione.. L'accensione e altre operazioni del sistema (come i cambi di velocità del processore o l'avvio del motore) causano sovraccarichi o picchi di corrente che richiedono anche una considerazione nella selezione di un fusibile.Quindi la scelta del fusibile giusto per la tua applicazione non è semplice come conoscere la corrente nominale assorbita dal sistema.
Benefici
• Capacità di resistere ad un'elevata corrente d'ingresso
• Struttura monolitica in ceramica
• Elemento di fusione d'argento e terminazione d'argento con rivestimento in nichel e stagno
• Ottima stabilità a temperatura
• Forte resistenza all'arco
