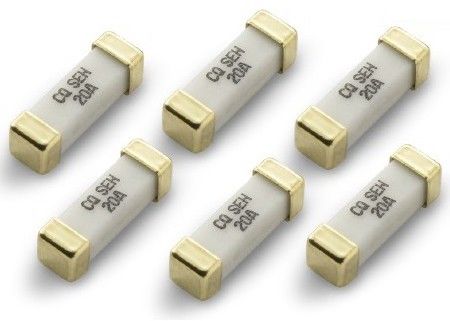

L'UL ha approvato il fusibile di superficie del supporto placcato oro ceramico quadrato 1032 LEI SEG 500mA-30A 125V 300V 10.1x3.1x3.1mm

UL approvato 1032 Quadrato Ceramica Placcata oro Superficie Monte Fuso SEH 500mA-30A 125V 300V 10,1x3,1x3,1mm

Generale

• Montare in superficie un fusibile ad alta corrente

• Disponibili in potenze da 20 a 60 Ampere

• tensione nominale superiore fino a 100VDC

• 1032 montatura di superficie a forma quadrata

• Intervallo di temperatura di funzionamento da -55°C a 125°C

• Maggiore resistenza al ciclo termico

• Conformi alla normativa RoHS e privi di alogeni

• Componente riconosciuto per l'omologazione per il Canada e gli Stati Uniti 0.5A~30A

Applicazione

• Potenza del sistema di stoccaggio

• Sistema di ventilatore di raffreddamento per server PC

• Modulo regolatore di tensione

• alimentazione della stazione base

• Modulo regolatore di tensione per server PC

• Server di fascia alta / Blade computing

• Sistema di gestione della batteria

Caratteristiche elettriche

Rating di interruzione

0.5A~2A: 60 ampere a 300 V CA
100 ampere a 80 V di corrente continua
20A: 100 ampere a 125V CA
300 ampere a 100 V di corrente continua
25A ~ 30A: 100 ampere a 125V CA
100 ampere a 100 V di corrente continua

Specifica ambientale

Temperatura di funzionamento: da -55°C a +125°C
Vibrazione:MIL-STD-202G, metodo 201 ((10-55 Hz, 0,06 pollici, escursione totale)
Spruzzo di sale:MIL-STD-202G, metodo 101, condizione di prova B (48 ore)
Risistenza all'isolamento:MIL-STD-202G, metodo 302, condizione di prova A
Resistenza al calore della saldatura:MIL-STD-202G, metodo 210, condizione di prova B (10 secondi, a 260°C)
Lo shock termico:MIL-STD-202G, metodo 107, condizione di prova B (da -65°C a +125°C)

Informazioni di ordinazione

Dimensione meccanica ((mm)

Specificità fisica

Materiale
Corpo: ceramica
Terminazioni: tappi in ottone placcati in oro

Imballaggio

1. Nastro e bobina: 24 mm
2Specificità dell'imballaggio: EIA RS-481-2
3Quantità: 2500 pezzi per bobina.

Tavola di prova standard

Corpo di vetro epossidico a doppio lato; Spessore del pannello: 1,6 mm; Spessore dello strato di rame: ≥ 100 μm; Larghezza della traccia di rame: un lato 15 mm e l'altro lato 33 mm
