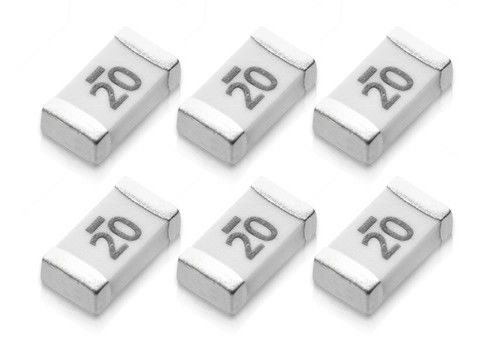

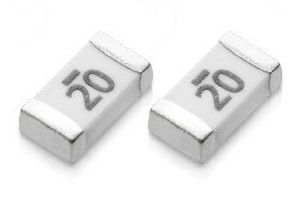

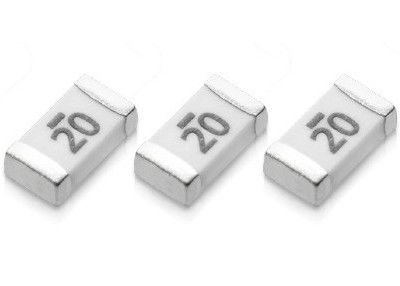

Tipo 3216 fusibile ceramico 3.1×1.6mm 24V 63V 10A-30A di CQ12LI del supporto di intervallo di superficie a corrente forte del dispositivo

CQ12LI Tipo 3216 Dispositivo di montaggio in superficie ad alta corrente Time-lag Fuse ceramica 3.1×1.6mm 24V 63V 10A-30A

Riconoscimento dell'approvazioneComponente per il Canada e gli Stati Uniti 10A~30A

Rating di interruzione

10A ~ 25A: 100 ampere a 63V AC/DC
250 ampere a 24V AC/DC
35A: 100 ampere a 24 V CA/CC

Applicazione

apparecchiature per moduli di regolazione della tensione (VRM);

Convertitore DC-DC,

Pacco batterie

Caratteristiche elettriche

Dimensione

Numerazione delle parti

1Misurato a ≤ 10% di corrente nominale e a 25oC.
2Fusione di I2t al 1000% della corrente nominale.
3. Certificato (cRUus) e personalizzato fino a 125V
4È fortemente raccomandato testare l'applicazione.

Caratteristiche

a. tensione nominale elevata e corrente elevata
b. elevata capacità di incrocio e di rottura
c. estinti con arco veloce
d. Materiale privo di piombo e di alogeni
e. Buona prova di esplosione
f. Tempo di fusione preciso e limite di separazione completato
g. Adatti a corrente nominale da 1A a 20A

Specifica ambientale

Temperatura di funzionamento da -55°C a +125°C

Vibrazione MIL-STD-202G, metodo 201 ((10-55 Hz, 0,06 pollici, escursione totale)

Spruzzo di sale MIL-STD-202G, metodo 101, condizione di prova B (48 ore)

Resistenza all'isolamento MIL-STD-202G, metodo 302, condizione di prova A

Resistenza al calore della saldatura MIL-STD-202G, metodo 210, condizione di prova B (10 secondi, a 260°C)

Lo shock termico MIL-STD-202G, metodo 107, condizione di prova B (da -65°C a +125°C)

Specificità fisica

Materiale di costruzione

Materiale del corpo: ceramica

Materiale di terminazione: argento (Ag), nichel (Ni), stagno (Sn)

Elemento fusibile: argento ((Ag)

Imballaggio

1. Nastro e bobina: nastro da 8 mm

2Specificità dell' imballaggio: EIA Standard 481-D

3Quantità: 4000 pezzi per bobina.

Guida alla selezione dei fusibili

Il fusibile deve trasportare la corrente di carico normale del circuito
Tuttavia,quando una corrente superiore
Se questo accade, il fusibile deve interrompere la sovra corrente, limitare l'energia.
Permettere di passare, e resistere alla tensione attraverso il fusibile durante
Per selezionare correttamente un fusibile devono essere
considerato:
(1)Corrente di funzionamento normale ((La corrente nominale di un fusibile è
generalmente ridotto del 25% per il funzionamento al 25% per evitare fastidi
Per esempio, un fusibile con corrente nominale di 10A non è
di solito raccomandato per il funzionamento a più di 7,5 A in un ambiente
25% di riduzione.)
(2) Corrente di sovraccarico e tempo di fusione del fusibile.
(3) Voltaggio di applicazione (voltaggio CA o CC).
(4)Correnti d'ingresso, correnti d'ondata, impulsi, correnti di avvio
caratteristiche.
(5)Temperatura ambiente.
(6) È richiesta l'agenzia di normazione applicabile,come UL,CSA,
TUV,VDE,PSE e IEC....
Considerazioni: ridurre i costi di installazione,facile rimozione,
(7) tipo di montaggio/fattore di forma, ecc.
