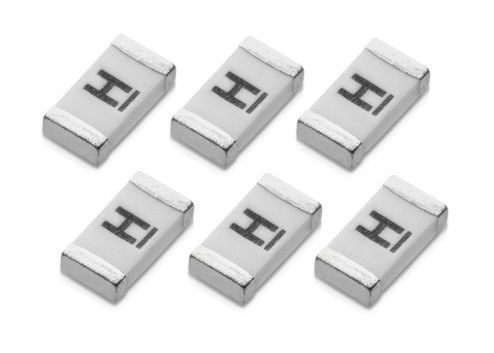

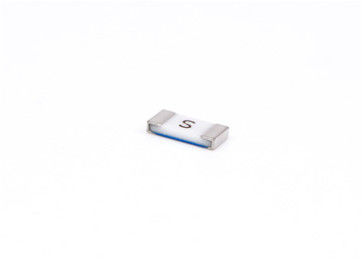

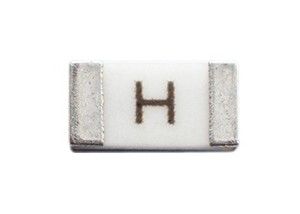

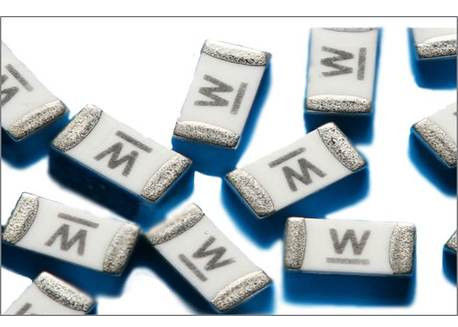

Fusibile CQ12LH 3.1x1.6 millimetro 1-20A 63V 24V del chip di afflusso del colpo lento ceramico di 3216 SMD alto per il porto di alimentazione in ingresso di entrata

3216 SMD Ceramica a soffio lento a chip ad alta inrush Fuse CQ12LH 3.1x1.6 mm 1-20A 63V 24V Per la porta di alimentazione di ingresso

Omologazione Componente riconosciuto per il Canada e gli Stati Uniti 1A~20A

Rating di interruzione

1A~8A: 100 ampere a 63 V di corrente continua

10A ~ 20A: 150 ampere a 24V DC

Applicazione

•telefoni cellulari
•batterie
•Telecamere digitali
• lettori DVD
•Drivi a disco rigido

Caratteristiche elettriche

Dimensione

Numerazione delle parti

1.Misurata a ± 10% della corrente nominale e a 25 °C.
2Fusione di I2t al 1000% della corrente nominale.
3.Certificato (cRUus) e personalizzato fino a 125V

Caratteristiche

a. tensione nominale elevata e corrente elevata
b. elevata capacità di incrocio e di rottura
c. estinti con arco veloce
d. Materiale privo di piombo e di alogeni
e. Buona prova di esplosione
f. Tempo di fusione preciso e limite di separazione completato
g. Adatti a corrente nominale da 1A a 20A

Specifica ambientale

Temperatura di funzionamento da -55°C a +125°C

Vibrazione MIL-STD-202G, metodo 201 ((10-55 Hz, 0,06 pollici, escursione totale)

Spruzzo di sale MIL-STD-202G, metodo 101, condizione di prova B (48 ore)

Resistenza all'isolamento MIL-STD-202G, metodo 302, condizione di prova A

Resistenza al calore della saldatura MIL-STD-202G, metodo 210, condizione di prova B (10 secondi, a 260 °C)

Lo shock termico MIL-STD-202G, metodo 107, condizione di prova B (da -65°C a +125°C)

Specificità fisica

Materiale di costruzione

Materiale del corpo: ceramica

Materiale di terminazione: argento (Ag), nichel (Ni), stagno (Sn)

Elemento fusibile: argento ((Ag)

Imballaggio

1. Nastro e bobina: nastro da 8 mm

2Specificità dell' imballaggio: EIA Standard 481-D

3Quantità: 4000 pezzi per bobina.

Tipo di fusibile

Esistono quattro tipi di fusibili:
(1)Fusibili a soffio lento/dilaggio temporale
(2)Fusibili a soffio lento a doppio elemento
(3)Fusibili ad azione rapida
(4)Fusibili ad azione molto rapida

I fusibili a soffio lento sono ideali per i circuiti con un'impennata transitoria o un'impennata di accensione.

I fusibili ad azione rapida rispondono rapidamente e sono utilizzati in circuiti senza correnti di entrata transitorie.I fusibili ad azione molto veloce hanno spesso l' argento legatoPoiché i fusibili devono avere la capacità di limitare la corrente, questi fusibili sono solitamente utilizzati per proteggere i circuiti semiconduttori.
