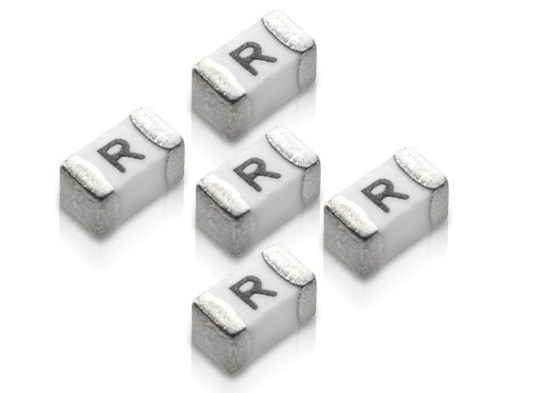

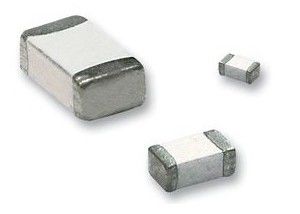

1.6x0.8x0.8mm CQ06LF Tipo Ceramica Cartuccia Chip Fuse 0603 3 Amp 32Vdc Fast Acting
Descrizione
Il Fuse a chip in ceramica è il nuovo prodotto innovativo con struttura di cavità in cui l'elemento e la cavità sono stati sepolti nel corpo in ceramica.
La progettazione di elementi speciali ha un'eccellente tolleranza alle correnti di scarico e buone caratteristiche di fusione.
Il fusibile a chip in ceramica è sviluppato per le dimensioni 1206 e 0603 e ha caratteristiche di fusione di azione molto rapida e di ritardo.
Per corrente nominale fino a 20A e tensione nominale fino a 125V, può fornire una varietà di combinazioni per i clienti.
Il prodotto è progettato secondo un concetto eco-compatibile, che non soddisfa solo la conformità RoHS,
ma anche con l'approvazione di sicurezza UL e diversi paesi brevetti tra cui Taiwan, Cina, Giappone, Germania e America.
È adatto a tutti i tipi di prodotti elettronici di consumo.
Caratteristiche
Alta tensione e corrente nominale
Alte capacità di innesco e di rottura
Arco veloce estinto
Materiale privo di piombo e di alogeni
Dio prova esplosione.
Completato il tempo di fusione preciso e il limite
Adatti a corrente nominale da 1a a 8a
Omologazione UL riconosciuta 1A-8A
Interruzione Rating 35 ampere a 63V DC / 60 ampere a 32V DC
Metodo di saldatura *Saldatura a reflusso: 260°C, 30 secondi max. *Saldatura a onde: 260°C, 10 secondi max. *Saldatura a mano: 350°C, 3 secondi max.

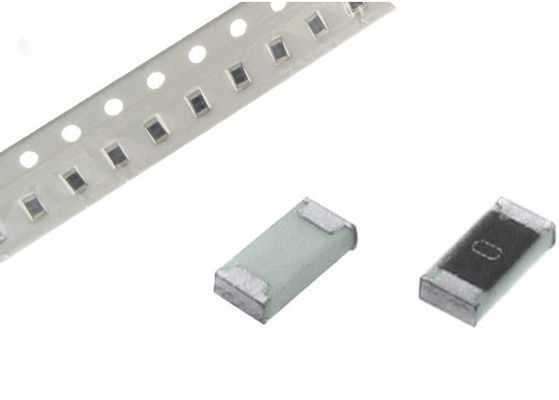

Nastro e bobina Quantità: 4000 pcs per bobina
Dimensione
Specificità
| Tipo di prodotto |
Stampa |
(A) |
(V) |
resistenza al freddo |
caduta massima di tensione |
Valore I2T |
capacità di rottura |
Peso (prodotto singolo) |
| CQ06LF 001 |
H |
1A |
32V |
0.3 |
0 |
0.041 |
35 ampere a 63 V DC
60 ampere a 32 V DC |
0.0152 |
| CQ06LF 002 |
N |
2A |
32V |
0.066 |
0 |
0.098 |
35 ampere a 63 V DC
60 ampere a 32 V DC |
0.0152 |
| CQ06LF 003 |
P |
3A |
32V |
0.027 |
0 |
0.187 |
35 ampere a 63 V DC
60 ampere a 32 V DC |
0.0152 |
| CQ06LF 004 |
S |
4A |
32V |
0.018 |
0 |
0.331 |
35 ampere a 63 V DC
60 ampere a 32 V DC |
0.0152 |
| CQ06LF 005 |
T |
5A |
32V |
0.012 |
0 |
0.57 |
35 ampere a 63 V DC
60 ampere a 32 V DC |
0.0152 |
| CQ06LF 006 |
U |
6A |
32V |
0.009 |
0 |
0.752 |
35 ampere a 63 V DC
60 ampere a 32 V DC |
0.0152 |
| CQ06LF 007 |
V. |
7A |
32V |
0.008 |
0 |
1.078 |
35 ampere a 63 V DC
60 ampere a 32 V DC |
0.0152 |
| CQ06LF 008 |
W |
8A |
32V |
0.006 |
0 |
1.472 |
35 ampere a 63 V DC
60 ampere a 32 V DC |
0.0152 |
| CQ06LF 1.50 |
K. |
1.5A |
32V |
0.16 |
0 |
0.083 |
35 ampere a 63 V DC
60 ampere a 32 V DC |
0.0152 |
| CQ06LF 2.50 |
O |
2.5A |
32V |
0.038 |
0 |
0.126 |
35 ampere a 63 V DC
60 ampere a 32 V DC |
0.0152 |
| CQ06LF 3.50 |
R |
3.5A |
32V |
0.02 |
0 |
0.258 |
35 ampere a 63 V DC
60 ampere a 32 V DC |
0.0152 |
Caratteristiche elettriche
| Corrente nominale |
1 In |
2 In |
3 In |
10 In |
| Minore |
Max. |
Max. |
Max. |
| 1A~8A |
4HR |
5 secondi |
0.5 secondi |
0.02 secondi |
Temperatura ambientale a 25°C
Applicazione
•telefoni cellulari
•batterie
•Telecamere digitali
• lettori DVD
•Drivi a disco rigido
•Elettronica automobilistica
Materiale
Materiale di costruzione: ceramica
Materiale di terminazione: argento (Ag), nichel (Ni), stagno (Sn)
Elemento fusibile: argento ((Ag)
Specifica ambientale
Temperatura di funzionamento - 55°C a + 125°C
Shock termico - MIL-STD-202G, metodo 107, condizione B (-65°C a +125°C)
Vibrazione--MIL-STD-202G, metodo 204, condizione di prova C
Resistenza all'umidità--MIL-STD-202G,Metodo 106,10 ciclo giornaliero
Soldabilità-- IPC-J-STD-002C
Fusibili
Che cosa sono i fusibili?Sono protettori che impediscono alle apparecchiature elettroniche ed elettriche di sovraccaricare il danno da corrente.La corrente volava al circuito attraverso il fusibile fino a superare le specifiche del fusibile.In quel momento,il fusibile "Soffia" e arresta la corrente.
