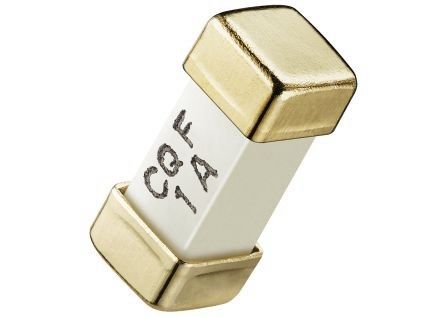

SEF 2410 Velocità F 6.1x2.6x2.6mm Quadrato ad azione rapida Cartuccia ceramica Fuse Superficie monte Fuse 1A 65V 125V
Caratteristiche
Disegno di un tubo ceramico vuoto e preciso
Piccolo volume, corrente nominale da 62mA a 15A. Voltaggio nominale 125Vac/dc.
Eccellente capacità di resistere alla corrente d'incursione
Eccellente resistenza agli urti termici e meccanici
Alta affidabilità e saldabilità stabile, 2 tappi terminali possono scegliere di placare oro o argento.
Rispetto del requisito RoHS
Intervallo di temperatura di funzionamento: da -55 C a +125 C
I nostri prodotti della serie SET,SEF, perché i materiali utilizzati in questi fusibili includono
con una temperatura di fusione elevata e contenente più dell'85%
piombo (Pb), in modo che questi prodotti possano essere conformi alle esenzioni dei requisiti della direttiva RoHS (2002/95/CE)
Applicazione
• Cellulari
• confezioni di batterie
• Fotocamere digitali
• lettori DVD
• Dischi rigidi
Approvazione
PSE 1A~15A
Prodotti certificati per gli Stati Uniti e il Canada 62mA~5A
Componente riconosciuto per il Canada e gli Stati Uniti 6A~15A
CSA Indicato 62mA~10A
Dimensione ((mm)
Materiale: tubo (corpo): fusibile di tubo in ceramica non trasparente, non è consentita alcuna rottura o deformazione.
Due tappi di ottone: realizzati in ottone di buona conducibilità.
Legata d'argento: elemento fusibile.
Caratteristiche elettriche
| Corrente nominale |
1 In |
2 In |
| Minore |
Max. |
| 62mA~10A |
4 ore |
5 secondi. |
| 12A ~ 15A |
4 ore |
60 secondi |
Numero della parte
| Tipo di prodotto |
(A) |
(V) |
resistenza al freddo |
massimo
caduta di tensione
|
Valore I2T |
capacità di rottura |
Peso (prodotto singolo) |
| SEF.062 |
62 mA |
125 V |
11.275 |
1000 |
0.000961 |
50A a 125V AC/DC
300 A a 32 V di corrente continua |
0.1243 |
| SEF.080 |
80 mA |
125 V |
9.955 |
900 |
0.001 |
50A a 125V AC/DC
300 A a 32 V di corrente continua |
0.1243 |
| SEF.100 |
100 mA |
125 V |
9.513 |
900 |
0.0015 |
50A a 125V AC/DC
300 A a 32 V di corrente continua |
0.1243 |
| SEF.125 |
125 mA |
125 V |
5.8395 |
800 |
0.00312 |
50A a 125V AC/DC
300 A a 32 V di corrente continua |
0.1243 |
| SEF.200 |
200 mA |
125 V |
2.0195 |
600 |
0.008 |
50A a 125V AC/DC
300 A a 32 V di corrente continua |
0.1243 |
| SEF.250 |
250 mA |
125 V |
1.105 |
500 |
0.00938 |
50A a 125V AC/DC
300 A a 32 V di corrente continua |
0.1243 |
| SEF.300 |
300 mA |
125 V |
0.8554 |
450 |
0.018 |
50A a 125V AC/DC
300 A a 32 V di corrente continua |
0.1243 |
| SEF.375 |
375 mA |
125 V |
0.7819 |
400 |
0.0211 |
50A a 125V AC/DC
300 A a 32 V di corrente continua |
0.1243 |
| SEF.400 |
400 mA |
125 V |
0.52 |
350 |
0.032 |
50A a 125V AC/DC
300 A a 32 V di corrente continua |
0.1243 |
| SEF.500 |
500 mA |
125 V |
0.4895 |
300 |
0.0375 |
50A a 125V AC/DC
300 A a 32 V di corrente continua |
0.1243 |
| SEF.700 |
700 mA |
125 V |
0.2814 |
280 |
0.1205 |
50A a 125V AC/DC
300 A a 32 V di corrente continua |
0.1243 |
| SEF.750 |
750 mA |
125 V |
0.2425 |
270 |
0.1531 |
50A a 125V AC/DC
300 A a 32 V di corrente continua |
0.1243 |
| SEF 001 |
1 A |
125 V |
0.1407 |
250 |
0.385 |
50A a 125V AC/DC
300 A a 32 V di corrente continua |
0.1243 |
| SEF 002 |
2 A |
125 V |
0.0594 |
200 |
0.894 |
50A a 125V AC/DC
300 A a 32 V di corrente continua |
0.1243 |
| SEF 003 |
3 A |
125 V |
0.0333 |
160 |
1.475 |
50A a 125V AC/DC
300 A a 32 V di corrente continua |
0.1243 |
| SEF 004 |
4 A |
125 V |
0.0209 |
150 |
3.882 |
50A a 125V AC/DC
300 A a 32 V di corrente continua |
0.1243 |
| SEF 005 |
5 A |
125 V |
0.0179 |
130 |
5.48 |
50A a 125V AC/DC
300 A a 32 V di corrente continua |
0.1243 |
| SEF 006 |
6 A |
125 V |
0.0117 |
120 |
8.52 |
50A a 125V AC/DC
300 A a 32 V di corrente continua |
0.1243 |
| SEF 007 |
7 A |
125 V |
0.0104 |
120 |
9.931 |
50A a 125V AC/DC
300 A a 32 V di corrente continua |
0.1243 |
| SEF 008 |
8 A |
125 V |
0.0095 |
110 |
18.82 |
50A a 125V AC/DC
300 A a 32 V di corrente continua |
0.1243 |
| SEF 010 |
10 A |
125 V |
0.0067 |
90 |
22.5 |
35A a 125V CA
50 A a 125 V di corrente continua
300 A a 32 V di corrente continua |
0.1243 |
| SEF 012 |
12 A |
65 V |
0.0042 |
80 |
43.2 |
50A a 65V AC/DC
300 A a 24 V di corrente continua |
0.1243 |
| SEF 015 |
15 A |
65 V |
0.0029 |
70 |
112.5 |
50 ampere a 65V AC/DC
300 ampere a 24 V DC |
0.1243 |
| SEF 1.50 |
1.5 A |
125 V |
0.113 |
220 |
0.725 |
50A a 125V AC/DC
300 A a 32 V di corrente continua |
0.1243 |
| SEF 2.50 |
2.5 A |
125 V |
0.0384 |
180 |
1.182 |
50A a 125V AC/DC
300 A a 32 V di corrente continua |
0.1243 |
| SEF 3.50 |
3.5 A |
125 V |
0.0268 |
150 |
2.055 |
50A a 125V AC/DC
300 A a 32 V di corrente continua |
0.1243 |
Rapidi dettagli
| Attributo |
Valore |
| Classificazione attuale |
1 A |
| Numero di tensione |
125 V |
| Velocità del fusibile |
F |
| Dimensione del fusibile |
6.1 x 2,6 x 2,6 mm |
| Lunghezza complessiva |
6.1 mm |
| Materiale del corpo |
Fabbricazione a partire da materie tessili |
| Alta capacità di rottura |
- Sì, sì. |
|
Capacità di rottura
Valore nominale della tensione massima
|
35 A @ 125 V ac,
50 A @ 125 V ac/dc,
300 A @ 32 V dc
|
|
Massimo funzionamento
Temperatura
|
+ 125°C |
| Resistenza |
0.1407Ω |
| Serie |
SEF |
|
Min Operativo
Temperatura
|
-55°C |
| Materiale |
Corpo: ceramica
Terminazioni: tappi in ottone placcati in argento
|
| Imballaggio |
1000 fusibili in 7 pollici di diametro. bobina.
Nastro di larghezza 12 mm, secondo la norma EIA 481
|
Rating di interruzione
62mA~8A: 50 ampere a 125V AC/DC 300 ampere a 32V DC
10A: 35 amperes a 125V AC 50 amperes a 125V AC/DC 300 amperes a 32V DC
12A~15A: 50 ampere a 65V AC/DC 200 ampere a 86V AC/DC 300 ampere a 24V DC
Specifica ambientale
Temperatura di funzionamento da -55°C a +125°C
Vibrazione MIL-STD-202G, metodo 201 (10-55 Hz, 0,06 pollici, escursione totale)
Spruzzo di sale MIL-STD-202G, metodo 101, condizione di prova B (48 ore)
Resistenza all'isolamento MIL-STD-202G, metodo 302, condizione di prova A
Resistenza al calore della saldatura MIL-STD-202G, metodo 210, condizione di prova B (10 secondi, a 260°C)
Lo shock termico: MIL-STD-202G, metodo 107, condizione di prova B (da -65°C a +125°C)
