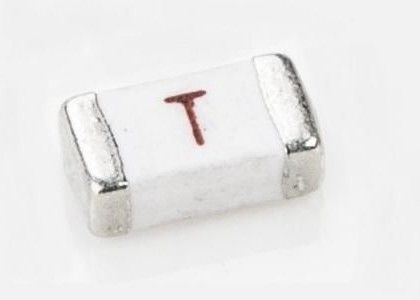

Corrente di ingresso elevata resistenza al tempo ritardo tempo ritardo superficie montaggio a chip fusibili ceramici 12H1500D 32V 1206 SB 5A
Descrizione
La serie 12H e' un 100% senza piombo,Serie di fusibili conformi alla normativa RoHS e privi di alogeni, progettati specificamente per fornire protezione da sovraccarico ai circuiti che funzionano a temperatura ambiente di lavoro elevata fino a 150oCLa struttura generale garantisce un'eccellente stabilità a temperatura e un'affidabilità delle prestazioni.
Caratteristiche
Temperatura di funzionamento da -55oC a +150oC
100% senza piombo, conforme alla RoHS e privo di alogeni
Adatto sia per la saldatura a reflusso/onda sia per la saldatura a piombo o senza piombo
Applicazione
• Display LCD
• Servitori
• Notebook
• Stampe
• Scanner
• Modem dati
• Console da gioco
Dimensione(mm)
Specificità
| Catalogo |
Ampere |
Voltaggio |
Marcatura |
Fusione integrale |
| - No, no, no, no. |
Classificazione |
Classificazione |
(A2.S) |
| 12H1100C |
1A |
63V |
H |
0.19 |
| 12H1150C |
1.5A |
63V |
K. |
0.47 |
| 12H1200C |
2A |
63V |
N |
1.63 |
| 12H1250C |
2.5A |
63V |
O |
1.81 |
| 12H1300C |
3A |
63V |
P |
2.79 |
| 12H1350C |
3.5A |
63V |
R |
2.95 |
| 12H1400C |
4A |
63V |
S |
3.8 |
| 12H1500D |
5A |
32V |
T |
6.3 |
Nota:
1. Rating di interruzione CA testato a tensione nominale con fattore di potenza unitario. Rating di interruzione CC testato a tensione nominale con costante di tempo < 0,8 msec.
2. Resistenza nominale misurata con corrente nominale < 10%.
3. Fusione nominale I2t misurata a 1 msec di apertura.
4. Caduta di tensione nominale misurata alla corrente nominale dopo la stabilizzazione della temperatura.
Dispositivi progettati per trasportare corrente nominale per almeno 4 ore.Per ulteriori informazioni sulla rivalutazione, si veda la curva di rivalutazione della temperatura.. Dispositivi progettati per essere montati con il codice di marcatura rivolto verso l'alto.
Caratteristiche elettriche
| Numero di ampere |
Numero di ampere |
Orario di apertura |
| 1A5A |
100% |
4 ore Min |
| 1A5A |
250% |
5 s Max |
| 1A5A |
300% |
0.1s3S |
| 1A5A |
1000% |
0.2 ms 20 ms |
Altri
Norma di prova: UL248-1 UL248-14
Indice di interruzione:
50 Ampere a 63V DC ((1A~4A)
100 Ampere a 32 V CC ((5A)
Temperatura di funzionamento: -55°C ~ +125°C
Materiali:
Substrato: copertura in ceramica/vetro
Terminazione: fessura rivestita di nichel e stagno
Elemento: argento
Metodo di saldatura:
Saldatura a onde: 260°C, massimo 10 secondi
Imballaggio:
Automatone a nastro 3000 PCS per riempimento,
90000 PCS per scatola
Caratteristiche attuali
Curva di rivalutazione della temperatura
