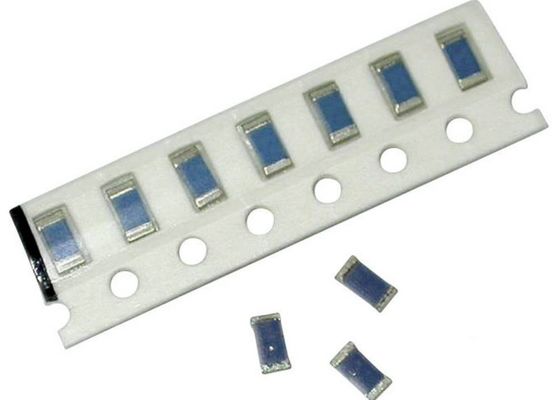

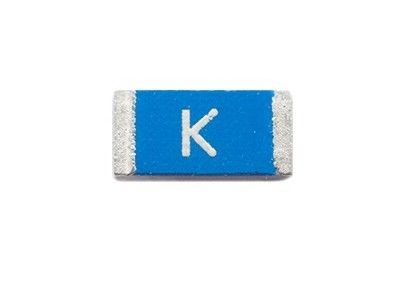

1206 Superficie a pellicola sottile montata a chip a soffio veloce Fuse 12B1100B 1A 125V 3216 Metrico con rating di interruzione di 50 Amp
Descrizione

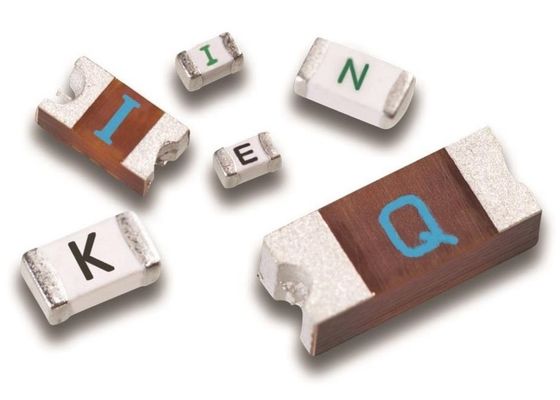

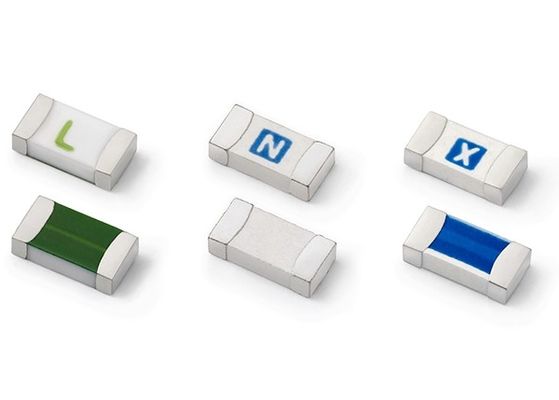

La gamma di fusibili a chip è protetta da circuiti compatti e precisi per tutte le applicazioni
Un'ampia gamma di fusibili a chip di montaggio superficiale per fornire una protezione ottimale da sovraccarico in circuiti secondari densi.e dispositivi elettronici portatili, compresi i computer portatili, telefoni cellulari, sistemi GPS, PDA e molti altri dispositivi che continuano a richiedere componenti sempre più piccoli.e caratteristiche di ritardo temporaleOgni serie di fusibili vanta caratteristiche di prestazione uniche come basso calo di tensione e elevata capacità di rottura.La tensione nominale per questi componenti è fino a 125 VAC/VDC.
Rapidi dettagli
Norma di prova: UL248-1 UL248-14
Rating di interruzione: 50 ampere a 125V AC/DC
Temperatura di funzionamento: -55°C ~ +125°C
Materiali:
Substrato: copertura in ceramica/vetro
Terminazione: fessura rivestita di nichel e stagno
Elemento: argento
Metodo di saldatura:
Saldatura a reflusso: 260°C, massimo 10 secondi
Imballaggio:
Automatone a nastro 3000 PCS per riempimento,
90000 PCS per scatola
Dimensionein mm
Specificità
| Catalogo |
Ampere |
Voltaggio |
Marcatura |
Fusione integrale |
| - No, no, no, no. |
Classificazione |
Classificazione |
(A2.S) |
| 12B0250B |
250 mA |
125 V |
.25 |
0.0035 |
| 12B0375B |
375 mA |
125 V |
E |
0.0011 |
| 12B0500B |
500 mA |
125 V |
0.5 |
0.0020 |
| 12B0750B |
750 mA |
125 V |
.75 |
0.0053 |
| 12B1100B |
1A |
125 V |
1 |
0.0062 |
| 12B1125B |
1.25A |
125 V |
J |
0.022 |
| 12B1150B |
1.5A |
125 V |
1.5 |
0.028 |
Caratteristiche elettriche
| Numero di ampere |
Numero di ampere |
Orario di apertura |
| 250mA ≈ 1,5A |
100% |
4 ore Min |
| 250mA ≈ 1,5A |
250% |
5 s Max |
Caratteristiche attuali
Applicazioni
- Applicazioni in cui è necessaria un'elevata affidabilità e disponibilità
- Attrezzature mediche
- Offshore.
- Difesa.
Dati ambientali
Metodi di saldatura Profili di saldatura a riflusso, a onde
Saldabilità 245°C / 3sec secondo la norma IEC 60068-2-58, Td di prova
Resistenza al calore di saldatura 260 +0/-5°C / 30sec secondo IPC/JEDEC J-STD-020D, livello 1
Prova di durata MIL-STD-202, metodo 108A 1000h @ 0,60 x In @ 70°C
Prova di umidità di carico MIL-STD-202, metodo 103B 0,1 x In @ 0,85 r.H @ 85°C
Prova di resistenza all'umidità MIL-STD-202, metodo 106E (50 cicli in camera temp/mister)
Resistenza terminale MIL-STD-202, metodo 211A (deformazione della tavola di 1 mm per 1 minuto)
Shock termico MIL-STD-202, metodo 107D (200 cicli aria-aria da -55 a +125°C)
Resistenza ai solventi MIL-STD-202, metodo 215A
Combustibilità min. UL 94V-1 (secondo EIA/IS-722, prova 4.12)
Curve di degradazione
Caratteristiche
Correnti nominali da 50 mA a 25 A
tensioni nominali fino a 125 VAC/VDC
Capacità di rottura elevata fino a 600 A (prove interne)
Azione super-veloce (FF), azione rapida (F) e ritardo (T)
Precise, a bassa perdita, resistenti alle vibrazioni e agli impulsi
