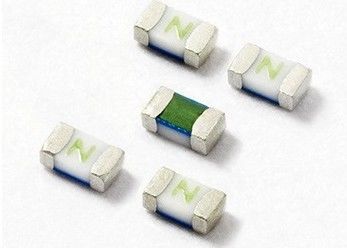

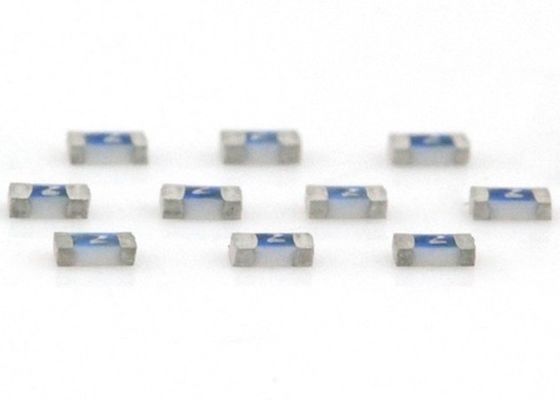

UL248-14 Resistenza ad alta corrente di spunto 0603 Fusibile SMD ad azione lenta 32VDC 1A 1.5A 2A 2.5A 3A 4A 5A
Caratteristiche principali
Oltre ai componenti protettivi, possiamo anche fornire offerte personalizzate poiché produciamo tutti i tipi di PCB ODM/OEM in diversi settori come LED, alimentatori, ecc.
| Nome |
Fusibile SMD |
| Vantaggio |
Elevata resistenza alla corrente di spunto |
| Standard |
UL248-1 UL248-14 |
| Valutazione dell'interruzione |
50A@32V |
| Temperatura operativa |
-55~+125°C |
| Materiale |
Substrato: copertura in ceramica/vetro
Terminazione: nastro rivestito con nichel e stagno
Elemento:argento |
| Velocità |
Ritardo |
| Metodo di solettatura |
Saldatura a riflusso: 260 ℃, 10 s max |
| UNSPSC |
30212009 |
| Numero personalizzato HS |
8536101090 |
Misurare(mm)
Caratteristiche Elettriche
| % della potenza nominale in ampere |
Orario di apertura |
| 100% |
4 ore minimo |
| 200% |
1 s~60 s |
| 250% |
5 secondi massimo |
Numerazione delle parti
| Catalogare |
Ampere |
Voltaggio |
Marcatura |
Integrale di fusione |
| NO. |
Valutazione |
Valutazione |
(A2.S) |
| 06H1100D |
1A |
32V |

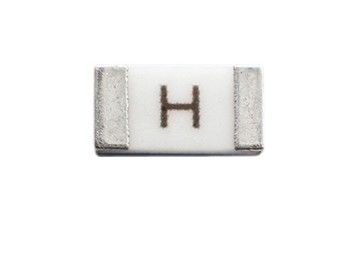

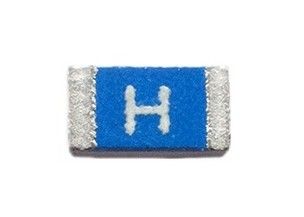

H |
0,017 |
| 06H1150D |
1,5 A |
32V |
K |
0,060 |
| 06H1200D |
2A |
32V |
N |
0,183 |
| 06H1250D |
2,5 A |
32V |
O |
0,240 |
| 06H1300D |
3A |
32V |
P |
0,270 |
| 06H1400D |
4A |
32V |
S |
0,936 |
| 06H1500D |
5A |
32V |
T |
1.865 |
Descrizione
Elevata capacità di resistenza alla corrente di spunto
Compatibile con la saldatura a rifusione e ad onda
Robusta struttura in ceramica e vetro
Eccellenti prestazioni ambientali
Materiale conforme alla direttiva RoHS, senza piombo e senza alogeni
Dati ambientali
Test di vita: MIL-STD-202, Metodo 108A
Bias umidità: MIL-STD-202, Metodo 103
Test di resistenza all'umidità: MIL-STD-202, metodo 106G
Shock termico: MIL-STD-202, Metodo 107G
Test di resistenza terminale: AEC-Q200-005 Appendice 2 Nota: 1 mm (Min)
Vibrazione: MIL-STD-202, Metodo 204D
Shock meccanico: MIL-STD-202, Metodo 213B
Saldabilità: ANSI/J-STD-002
Resistenza al calore della saldatura: MIL-STD-202, metodo 210A
Test di resistenza ai solventi: MIL-STD-202, Metodo 215A
Applicazione
Telecomunicazioni: Cellulari/PDA/DSL
Computer: pannello LCD/stampanti/laptop/server
Elettronica di consumo: lettore DVD/lettore MP3 MP4
Memoria portatile Monitor LCD Unità disco PDA Fotocamere digitali DVD
Telefoni cellulari Pacchi batterie ricaricabili Carica batterie Set top box Controller industriali
Caratteristiche tempo-corrente
