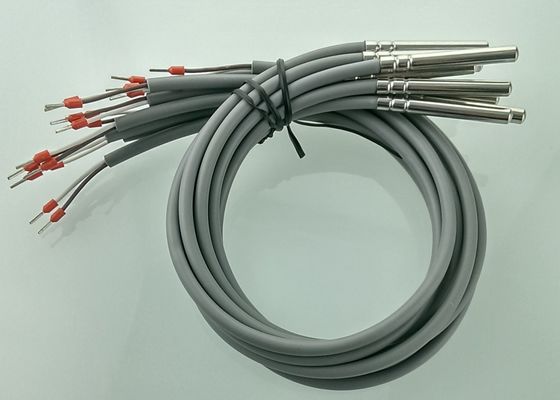

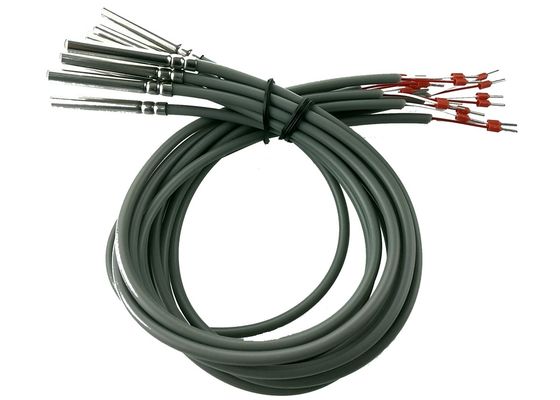

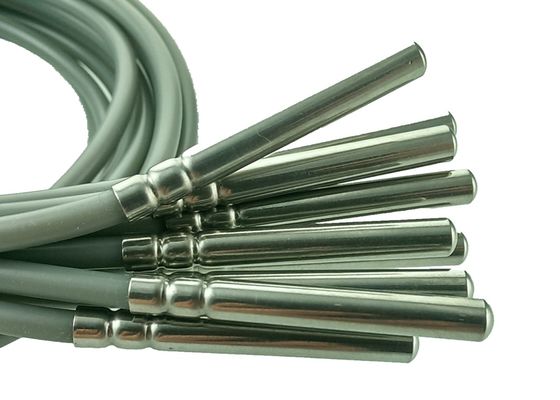

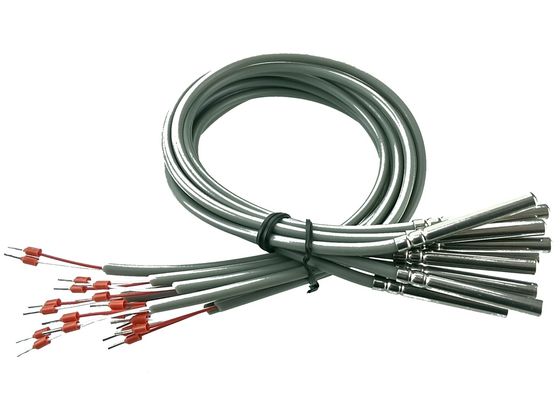

Sensore di temperatura di resistenza del platino della classe B PT100 di RTD micro una lunghezza dei 2 tester con l'alloggio dell'acciaio inossidabile 304 di 6x50mm

P/N	Resistenza nominale a 0°C ((Ω)	Tolleranza a 0°C	Grado di tolleranza	Test di resistenza alla tensione (Sec)	Resistenza di isolamento (MΩ)	Intervallo di temperatura di funzionamento
Pt100	100	± 0,30°C	B	Conchiglia e fili tra AC1750V per 2S, nessun guasto, fenomeno flashover	Misurazione della resistenza all'isolamento DC500V, acqua > 100MΩ tra la conchiglia e i fili	-45°C 180°C

Perché usare un RTD invece di un termopare o di un sensore termistorico?
Ciascun tipo di sensore di temperatura ha un particolare insieme di condizioni per le quali è più adatto.
• Ampia gamma di temperature (circa -200-850°C)
• Buona precisione (meglio delle termocoppie)
• Buona intercambiabilità
• Stabilità a lungo termine
Con un intervallo di temperatura fino a 850°C, gli RTD possono essere utilizzati in tutti i processi industriali tranne quelli a temperatura più elevata.sono molto stabili e non subiscono corrosione o ossidazionePer la RST sono stati utilizzati anche altri materiali quali il nichel, il rame e le leghe nichel-ferro.questi materiali non sono comunemente utilizzati in quanto hanno capacità a temperature inferiori e non sono stabili o ripetibili come il platino.

Misurazione della temperatura di un liquido con un RTD
Gli stili di sensori di tipo sonda sono normalmente utilizzati per misurare liquidi. Possono essere semplici come le nostre costruzioni di sonde RTD PR-10 e PR-11 di uso generale, o coinvolte come le nostre PR-12, 14, 18,o 19· con teste di connessione e trasmettitoriUn'opzione popolare è il sensore a disconnessione rapida, che può essere utilizzato come è, con accessori di compressione per un'installazione flessibile, o con la maniglia di plastica PRS per una sonda portatile.Quando si misura la temperatura in ambienti difficili come bagni di rivestimento o sistemi ad alta pressione, i sensori possono essere rivestiti con un materiale come il PFA, oppure possono essere collocati in un pozzo termico per proteggere il sensore da condizioni estreme.

Misurazione della temperatura dell'aria e dei gas con sensori RTD
Le misurazioni dei flussi d'aria e di gas sono una sfida perché il tasso di trasferimento della temperatura dal fluido al sensore è più lento rispetto ai liquidi.sensori appositamente progettati per l'uso nell'aria o nel gas collocano l'elemento di rilevamento il più vicino possibile al supportoQuesti sensori RTD per la temperatura dell'aria permettono all'elemento di rilevamento di essere quasi a diretto contatto con il flusso d'aria.questa costruzione è molto popolare nella misurazione della temperatura dell'aria nei laboratoriQuando la situazione richiede un po' più di protezione per il sensore, un'opzione è quella di utilizzare un design simile al RTD-860.Questo progetto ha una sonda di piccolo diametro con una flange per il montaggioLa configurazione sarà un po' più lenta per rispondere ai cambiamenti del flusso d'aria, ma fornirà una migliore protezione al sensore.

Misurazioni della temperatura superficiale
Misurare la temperatura di una superficie può essere una delle cose più difficili da fare con precisione.quanto sensibile il sensore deve essere alle variazioni di temperaturaIl più accurato e più veloce RTD di superficie è il nostro sensore SA1-RTD.diventa praticamente una parte della superficie che sta misurando. I sensori di superficie possono anche essere avvitati, avvitati, incollati o cementati in posizione. L'RTD-830 ha un foro pre-macchinato nell'alloggiamento per consentire una facile installazione con una vite # 4.Il RTD-850 ha un alloggiamento con punta a filo che consente di essere installato in un buco a filo standard #8-32Questo RTD è utile per misurare la temperatura dei dissipatori di calore o delle strutture in cui possono esistere già fori a vite.

RTD Glossario
¢ RTD (detettore di temperatura di resistenza)
Un rilevatore di temperatura di resistenza opera sul principio della variazione della resistenza elettrica nel filo in funzione della temperatura.

Elemento di RST
La parte di rilevamento del RTD che può essere fatta più comunemente di platino, nichel o rame.

¢ Probe di RST
Un gruppo composto da un elemento, una guaina, un filo di piombo e una terminazione o connessione.La sonda RTD è realizzata con un elemento di curva europea in platino da 100 ohm (alfa = 0,00385).

¢ RST in platino
Conosciuti anche come RTD Pt, gli RTD Platinum sono in genere i più lineari, stabili, ripetibili e precisi di tutti gli RTD.Il filo di platino è stato scelto da OMEGA perché soddisfa al meglio le esigenze della termometria di precisione.

RST a pellicola sottile
Le RTD a film sottile sono costituite da uno strato sottile di metallo base incorporato in un substrato ceramico e trimato per produrre il valore di resistenza desiderato.Le RTD OMEGA sono prodotte depositando platino sotto forma di pellicola su un substrato e poi incapsulate entrambeQuesto metodo consente la produzione di sensori di piccole dimensioni, con risposta rapida e precisione.

¢ RTD di classe A
Tolleranza ed accuratezza massima degli elementi RTD, classe A (IEC-751), Alpha = 0.00385

¢ RST di classe B
Tolleranza ed accuratezza dell'elemento RTD più comune, classe B (IEC-751), alfa = 0.00385

¢ Alfa.00385 Curva
La curva europea soddisfa la tolleranza standard "0,1% DIN" e è conforme alla norma DIN 43760.

¢ Guarnizione
L'involucro, un tubo chiuso, immobilizza l'elemento, proteggendolo dall'umidità e dall'ambiente da misurare.L'involucro fornisce anche protezione e stabilità per i fili di transito di piombo dai fili elementi fragili. Le involucre standard di OMEGA sono di 3 mm (1/8") e 6 mm (1/4") di tubi in acciaio inossidabile O.D. 304.
