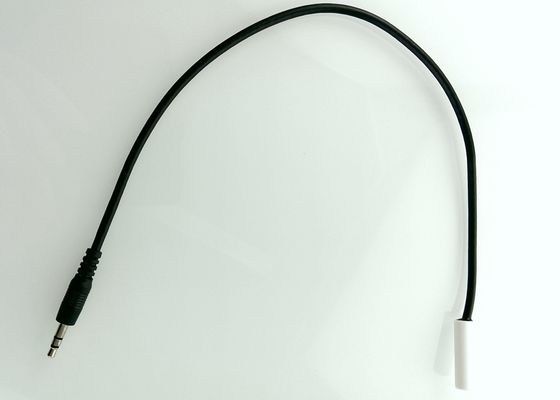

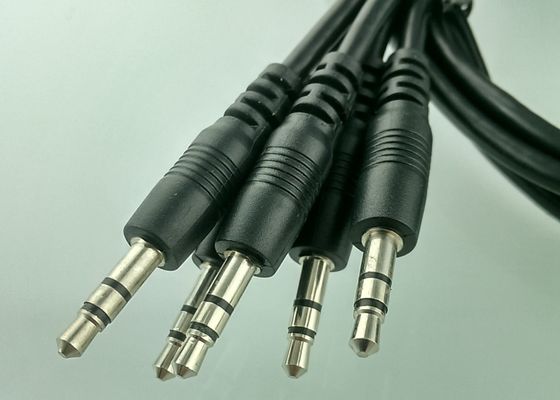

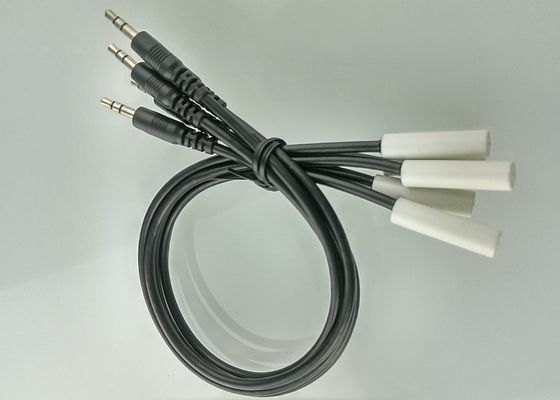

Sensore di temperatura impermeabile d'istruzione DS18B20 del termometro di Digital del carro armato di pesce di Arduino micro 300mm con l'audio Jack di 3.5mm


Arduino Tutorial Acquario di pesci termometro digitale impermeabile DS18B20 Micro Sensore di temperatura 300mm Con jack audio 3.5mm


Applicazione
Controlli termostatici; Sistemi industriali; Prodotti di consumo; Termometri; Qualsiasi sistema sensibile al calore; Acquario di pesci (ambiente di acqua salata).

- Non è un problema. Scarica________


Dimensione (mm)




Diagramma del cablaggio interno



Pin 1 Saldatura al GND nero;
Pin 2 Saldatura al bianco DQ;
Pin 3 Saldatura a VDD rosso;


Lista dei materiali




Descrizione

Questo è l'ultimo sensore digitale di temperatura DS18B20 di Maxim IC. Segnala gradi C con precisione da 9 a 12 bit, -55C a 125C (+/-0.5C).Ogni sensore ha un numero di serie unico a 64 bit inciso in esso - consente un gran numero di sensori da utilizzare su un bus datiQuesta è una parte meravigliosa che è la pietra angolare di molti progetti di registrazione dei dati e controllo della temperatura.


Struttura

DS18B20 è un sensore di temperatura impermeabile confezionato in un alloggiamento metallico e impermeabile.utilizza solo un filo e è possibile mettere fino a 127 sensori su un codice e misurare la temperatura in 127 posti diversi utilizzando solo un filo!


Caratteristiche

Montatura a parete per il range di temperatura ambiente.
Cassa in plastica ABS ad alto impatto.
Montaggio a superficie o a parete.
Disponibile con un Maxim DS18S20
Non è richiesta alcuna alimentazione esterna o può essere alimentata opzionalmente per un funzionamento più rapido.
Indirizzamento automatico dei dispositivi unici.
Ampia gamma di misurazione della temperatura: da -55°C a +125°C (da -67°F a +257°F)
Adotta il chip sensore di temperatura ds18b20, alta precisione e sensibilità
Ogni perno del chip è separato dal tubo riscaldamento Riducibile e sigillato da adesivo all'interno, evitare corto circuito e impermeabile
Opzione ideale per l'ambiente, laboratorio, frigorifero, auto, monitoraggio della temperatura in serra
Resistenza flessibile, migliore conduttività termica.
Intervallo di alimentazione: da 3,0 a 5,5 V
Intervallo di temperatura di funzionamento: da -55°C a +125°C (da -67°F a +257°F)
Intervallo di temperatura di conservazione: -55°C a +125°C (-67°F a +257°F)
Precisione nell'intervallo da -10°C a +85°C: ± 0,5°C.


Specificità


Intervallo di temperatura ():	-55 a 125 oC
Precisione (da -10 a + 85 oC):	-0,5 a +0,5 oC
Precisione (da -55 a +122 oC):	da -2 a +2 oC
Risoluzione (DS18S20):	00,5 oC
Risoluzione (DS18B20) - programmabile:	00,0625 o 0,5 oC
Tensione di alimentazione:	3.0 - 5,5 volt
Corrente attiva:	1 miliampere
Corrente di attesa:	100 nanoamperi
Logic di input alto:	2.2 - 5,5 volt
Logic di input basso:	-0,3 - +0,8 Volt
Dimensioni (L X W X D):	2.40 x 1.85 x 0.93 pollici





Questa guida esplora come collegare un sensore di temperatura DS18B20 a un circuito Python e leggere la sua temperatura dal codice Python utilizzando alcuni semplici moduli CircuitPython.



I sensori di temperatura DS18B20 come il DS18B20 sono dispositivi in grado di misurare la temperatura con un minimo di hardware e cablaggi.Questi sensori utilizzano un protocollo digitale per inviare letture di temperatura accurate direttamente alla scheda di sviluppo senza la necessità di un convertitore analogico a digitale o altro hardware extraSi possono ottenere sensori a un filo in diversi fattori di forma come sonde impermeabili e ad alta temperatura, sono perfetti per rilevare la temperatura in molti progetti e applicazioni differenti.E dal momento che questi sensori usano il protocollo a filo singolo si possono anche avere più di loro collegati allo stesso pin e leggere tutti i loro valori di temperatura indipendentementeCon un paio di connessioni e un po' di codice di CircuitPython avrai la temperatura in un batter d'occhio!





DS18B20 Termometro digitale a 1 filo di risoluzione programmabile



Per una scheda dettagliata, scaricare il PDF qui:- Cosa? Scarica________
