Vite di montaggio di superficie sensori di temperatura terminali del termistore dell'ansa NTC dell'anello dell'Assemblea della sonda sui micro 100KOhm 3950

Vite di montaggio di superficie sensori di temperatura terminali del termistore dell'ansa NTC dell'anello dell'Assemblea della sonda sui micro 100KOhm 3950

Caratteristiche

termistore di 10kΩ NTC come norma

Accuratezza di 1%

Terminali dell'ansa dell'anello M4 & M6

un cavo flessibile del 1 tester PFA

Basso termale pendenza (< 0="">

Ampia gamma di temperature da -55°C a +125°C

I valori della resistenza a 25°C variano da 4,7 KΩ a 100 KΩ con le tolleranze basse quanto ±1%

________________________________________________________________________Download______

Dimensione (millimetri)

Prestazioni elettriche

Generalità

Le nostre assemblee della sonda del termistore di NTC sono fabbricate da un materiale ceramico specialmente formulato dell'ossido di metallo che è estremamente accurato nella percezione della temperatura. Disponibile in vari alloggi con progetti le capacità per il cliente.

Un sensore di temperatura del termistore di precisione NTC con l'ansa terminale dell'anello e filo di piombo flessibile per le applicazioni del montaggio di superficie. Questa gamma di sensori di temperatura è fatta con i terminali dell'ansa dell'anello del rame placcato della latta per il montaggio di superficie facile e sicuro, disponibili come norma per uso con i perni M4 & M6. Ha la risposta veloce e un elemento intercambiabile del termistore 10k con la stabilità a lungo termine e l'accuratezza eccellenti. Questi sensori di temperatura possono essere hanno annunciato fabbricato con molte opzioni per le dimensioni terminali, i fili di piombo e gli elementi del termistore inoltre disponibili in 2.252k, in 5k, in 30k, in 50k & in 100kΩ

Benefici

I terminali dell'ansa dell'anello permettono al montaggio di superficie facile e sicuro
Completamente personalizzabile; offra vari alloggi e calibri di filo di piombo
Digiunano i tempi di reazione
Fornisca una sostituzione della alto-stabilità per le termocoppie PT100; avverta la deriva minima dai loro valori elettrici iniziali

La costante di tempo termica può essere di 5 secondi

Una valutazione elettrica di tensione dell'isolamento di 1500 VCA (1 secondi)

Qualificazione AEC-Q200

Personalizzazione disponibile su richiesta

Applicazione

Motori elettrici

Sistemi di HVAC

Produzione dell'OEM del volume

Gestione del termale del pacchetto della batteria
Gestione del termale del dissipatore di calore
Alimentazione elettrica e conversione
Sistemi automobilistici
Sistemi industriali
Sistemi di misura e della prova
Apparecchi per uso domestico

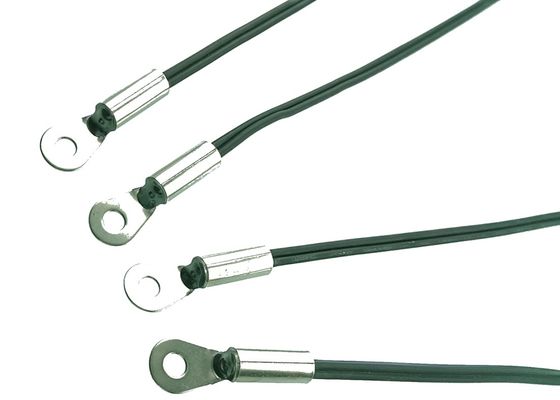

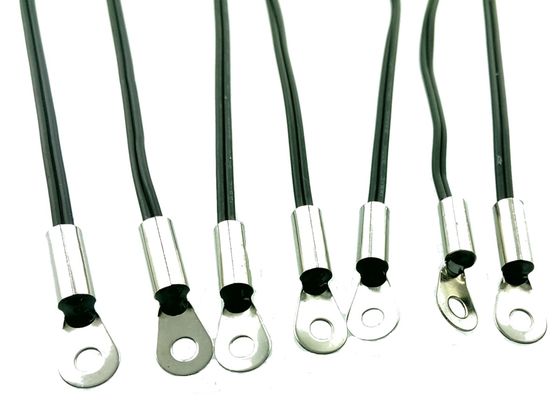

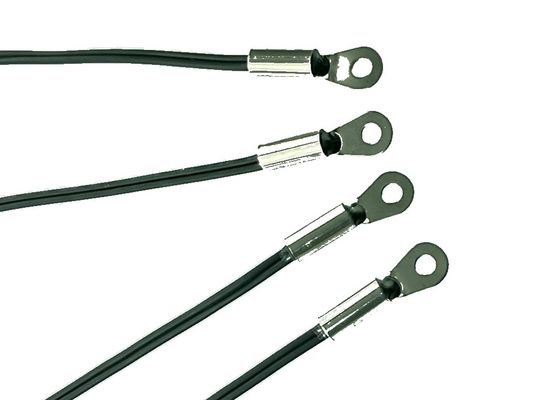

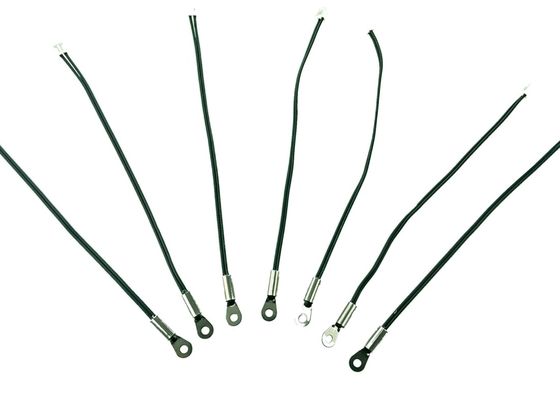

Foto reali del prodotto

Considerazioni di applicazione

A. Size contro la prestazione

Inerzia di B. Thermal dell'oggetto di misura per la misura accurata è necessario da assicurarsi che l'oggetto di misura non possa avvertire un mutamento di temperatura poi che il sensore può registrarlo più rapidamente.

C. Ottimale posizionare la componente funzionale del sensore del anello-terminale è il termistore posizionato dentro il barilotto. Per più grande accuratezza di misura e la risposta più veloce, il barilotto dovrebbe stabilire il contatto termico con la superficie di misura.

D. General Note 1 per le applicazioni dove la risposta e l'accuratezza particolarmente rapide della misura è necessarie, un sensore terminale dell'anello non è adatto, dato che riferimento di questi casi dovrebbe essere fatto alla serie di JC-F di sensori (clip del tubo). Contatti prego i sensori avanzati Amphenol che costruiscono per ulteriori informazioni sui questi il tipo sensori di JC. I sensori terminali dell'anello di E. General Note 2 non sono destinati per essere utilizzati dove saranno immersi in un liquido, l'acqua o olio basato.

Applicazioni potenziali

La batteria del veicolo elettrico dell'ibrido e del veicolo elettrico imballa le domande di funzionalità sicura ed ottimale

Blocco motore, applicazioni della testata di cilindro, ecc. generali.	Gestione di potere: Contenitori del fusibile, di trasformatori, invertitori, dispositivi di commutazione, ecc.
	Gestione di potere: Contenitori del fusibile, di trasformatori, invertitori, dispositivi di commutazione, ecc.
