Collettore integrato a molla G18 Sensore di micro-temperatura della sonda sovramollata per caldaie a gas a condensazione montate a parete
Visualizzazione
Per il controllo della temperatura della caldaia a gas è di solito necessaria una risposta termica molto rapida, per garantire un controllo accurato della temperatura dell'acqua calda per contribuire a fornire quantità sufficienti,massimizzare l'efficienza della caldaia ed evitare anche la possibilità di scottamento.
Abbiamo un certo numero di sensori di temperatura ad immersione e clip-on dove il termistor NTC è situato nella punta stessa del sensore.Questo riduce il percorso termico al termistore e quindi minimizza il tempo di risposta.
Disegni di boss a filettatura a vite, fissaggi di sensori superficiali per tubi e semplici versioni push-fit / clip-in sono tutti disponibili con opzioni di connettore standard del settore o condotti volanti se preferito.
- Non si tratta di un problema di sicurezza.
Scarica________
Specificativi del modello

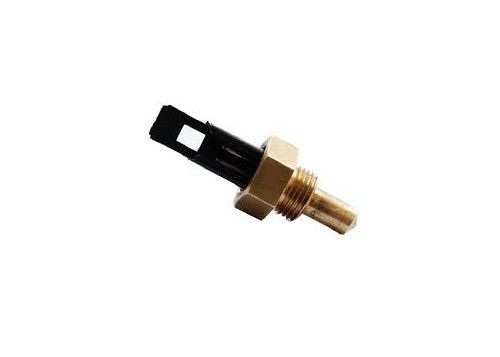

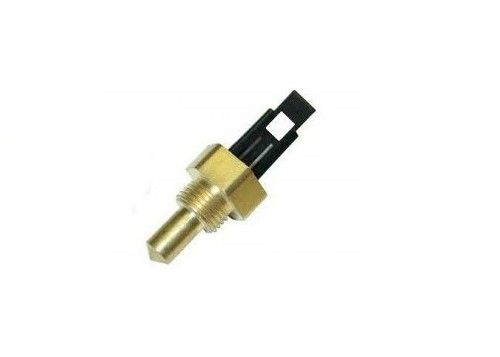

A: P/N: NSAB1103FB-43.5AT
| - No |
Nome del materiale |
Descrizione del modello |
| 2-1 |
Termistore |
R25=10Kohm±1% B25/85=3435±1% MF58R |
| 2-2. |
Tubo di linea |
28AWG Tubo di linea in PVC nero |
| 2-3 |
Tubo |
10L tubo in PTFE L=10mm |
| 2-4 |
Conchiglia |
5.5*25.0+G1/8-28 Conchiglia in ottone ((senza segni di utensili) |
| 2-5. |
Resine epossidica |
G108/GU01/GU-Mz Nero |
| 2-6 |
Wafer |
2.5 MSF (3114) Nero |

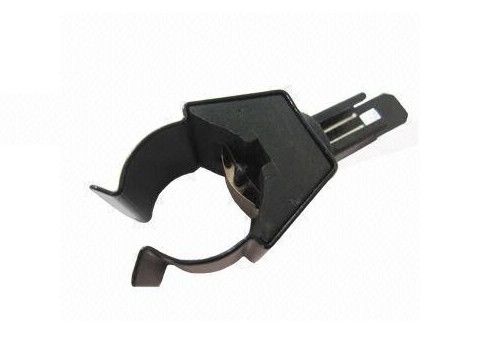

B:P/N: NSAB1103FB-57AC
| - No |
Nome del materiale |
Descrizione del modello |
| 2-1 |
Clampo per tubi |
#18 Chiusura di tubi/Colore zinco blu |
| 2-2. |
Alloggiamento in plastica |
#18 Parti di stampaggio ad iniezione/Nero/Tipo di elevazione |
| 2-3 |
Pezzo di rame |
Fosforo elastico rame T0.1 |
| 2-4 |
Resine epossidica |
GU108/GU01 G108/GU01/GU-Mz Nero |
| 2-5. |
Grassi di silicone |
Conduttività termica grasso di silicio bianco |
| 2-6 |
Termistore |
R25=10Kohm±1% B25/85=3435±1% MF58R |
| 2-7 |
Tubo di linea |
28AWG Tubo di linea in PVC nero |
| 2-8 |
Film di poliammide |
8*15 mm |
| 2-9 |
Gel di silice |
704 Gel di silicio |
| 2-10 |
Wafer |
2.5 MSF (3114) Nero |

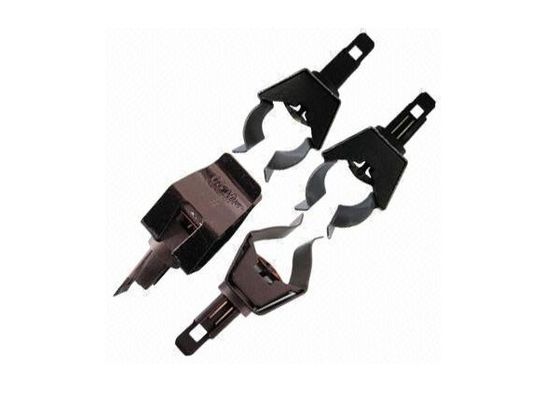

C:P/N: NSAB1103FB54.5AC
| - No |
Nome del materiale |
Descrizione del modello |
| 2-1 |
Clampo per tubi |
#18 Chiusura di tubi/Colore zinco blu |
| 2-2. |
Alloggiamento in plastica |
#14 Parti di stampaggio ad iniezione/Nero/Tipo di elevazione |
| 2-3 |
Pezzo di rame |
Fosforo elastico rame T0.1 |
| 2-4 |
Resine epossidica |
GU108/GU01 G108/GU01/GU-Mz Nero |
| 2-5. |
Grassi di silicone |
Conduttività termica grasso di silicio bianco |
| 2-6 |
Termistore |
R25=10Kohm±2,5% B25/85=3435±2% MF58R |
| 2-7 |
Tubo di linea |
2651#28AWG Tubo di linea in PVC nero |
| 2-8 |
Film di poliammide |
8*15 mm |
| 2-9 |
Wafer |
2.5 MSF (3114) Nero |
Benefici
Adatti per misurare la temperatura dell'acqua in vari sistemi di caldaie
connettore di tipo industriale standard
Disponibile in una varietà di tipi di filo
Tolleranze su richiesta
Disponibile nel range di curve R/T
Intervallo di temperatura da -40°C a +125°C
Altri elementi di RST disponibili (platino, nichel)
Misurazione della temperatura dell'acqua in acqua calda
Sistemi di caldaie
Controllo dei processi industriali
Controllo della caldaia
Caratteristiche
di larghezza uguale o superiore a 50 mm
Elemento centrale di un termistor sigillato a vetro, prodotto a Shibuya, Giappone
L' incapsulazione resiste all' umidità
Utilizzato acciaio molla come supporto di montaggio, in modo che il sensore di temperatura può essere facilmente e comodamente attaccato sui tubi
Durabile
Risposta rapida e resistenza all'umidità
Buona stabilità per l'uso a lungo termine
Ampiamente utilizzati nell'industria delle caldaie a parete e delle stufe a doppio uso
Design robusto e compatto
Miglioramento dell'affidabilità generale
Collegamento integrato
Compatibilità RoHS
Adatti per misurare la temperatura dell'acqua in vari sistemi di caldaie
connettore di tipo industriale standard
Disponibile in una varietà di tipi di filo
Tolleranze su richiesta
Disponibile nel range di curve R/T
Intervallo di temperatura da -40°C a +125°C
Altri elementi di RST disponibili (platino, nichel)
Specificità
Valore della resistenza del resistore: R (25°C): 10kΩ ± 1%B Valore di B (25/85°C): 3435K± 1%
Test di resistenza alla tensione: 1800V AC/3 secondi non dovrebbe essere nessun lampeggiamento o guasto
Prova di resistenza all'isolamento: 500V di corrente continua rispetto a 100mΩ
Temperatura di funzionamento: -30 a 125°C
Tecnologia di imballaggio a chip: imballaggio epoxi impermeabile
Conforme alla direttiva RoHS
Imballaggio: 1 pezzo/buco x 160 punti/piatto x 3 piatti: 48 pezzi/scatola (piccolo numero di confermati)
Adatti per misurare la temperatura dell'acqua in vari sistemi di caldaie
connettore di tipo industriale standard
Disponibile in una varietà di tipi di filo
Tolleranze su richiesta
Disponibile nel range di curve R/T
Intervallo di temperatura da -40°C a +125°C
Altri elementi di RST disponibili (platino, nichel)
Condizioni d'uso
Intervallo di temperatura di funzionamento: (°C) -40 125
T_ref per resistenza (°C): 25
Accuratezza della temperatura (°C): ± 1 su 25 85
Pacchetto: Immersione in ottone
