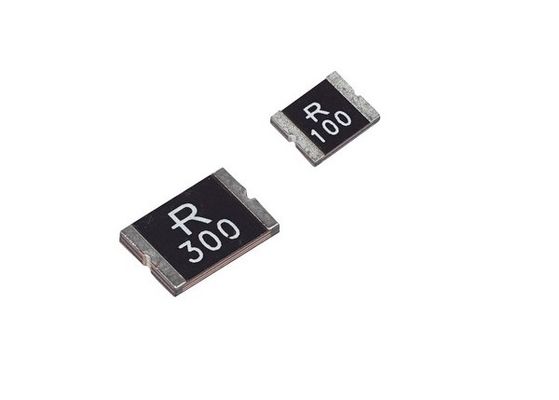

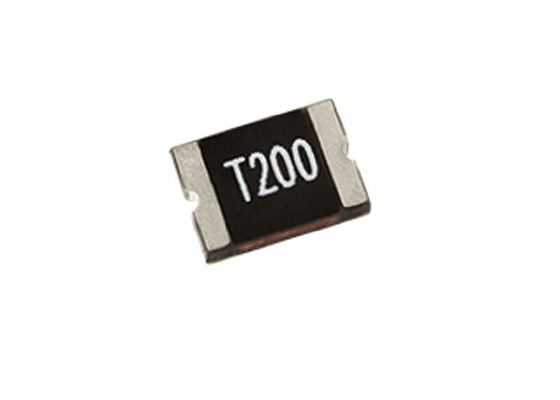

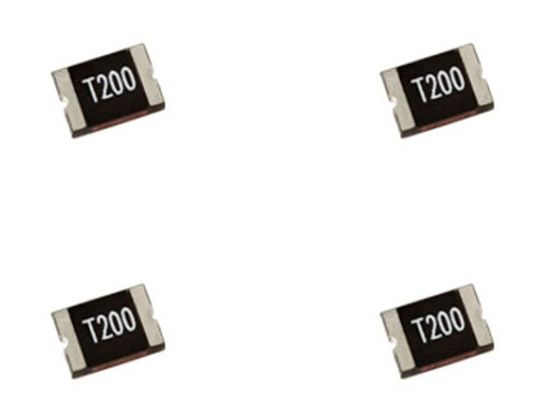

SMD2920P185TF PolyFuse 7351 Fusibili resettabili a montaggio di superficie PPTC 1.85A 33V 2920 Per apparecchiature di telecomunicazione a bassa tensione
Visualizzazione
La serie 2920 fornisce una protezione da sovracorrente resettabile da montaggio in superficie con corrente di tenuta da 0,3A a 5,0A.Questa serie è adatta per applicazioni con correnti di tenuta più elevate e tensione di lavoro superiore fino a 60V.
- Non si tratta di un problema di sicurezza.
Scarica________
Approvazione dell'Agenzia
| - No |
Agenzia |
| 1 |
UL |
| 2 |
VTT |
| 3 |
CSA |
Conformità ambientale
| Regolamento (CE) n. |
Norme |
| RoHS |
2011/65/UE |
| Altri prodotti |
IEC 61249-2-21:2003 |
Dimensione(unità: mm)
| P/N |
Marcatura
|
A |
B |
C |
D |
| Un minuto. |
- Max, ti prego. |
Un minuto. |
- Max, ti prego. |
Un minuto. |
- Max, ti prego. |
Un minuto. |
| LSMD030 |
T030 |
6.73 |
7.98 |
4.80 |
5.44 |
0.75 |
1.15 |
0.30 |
| LSMD050 |
T050 |
6.73 |
7.98 |
4.80 |
5.44 |
0.75 |
1.15 |
0.30 |
| LSMD075 |
T075 |
6.73 |
7.98 |
4.80 |
5.44 |
0.75 |
1.15 |
0.30 |
| LSMD100 |
T100 |
6.73 |
7.98 |
4.80 |
5.44 |
0.65 |
1.05 |
0.30 |
| LSMD125 |
T125 |
6.73 |
7.98 |
4.80 |
5.44 |
0.65 |
1.05 |
0.30 |
| LSMD150 |
T150 |
6.73 |
7.98 |
4.80 |
5.44 |
0.65 |
1.50 |
0.30 |
| LSMD185 |
T185 |
6.73 |
7.98 |
4.80 |
5.44 |
0.65 |
1.50 |
0.30 |
| LSMD200 |
T200 |
6.73 |
7.98 |
4.80 |
5.44 |
0.55 |
0.95 |
0.30 |
| LSMD250 |
T250 |
6.73 |
7.98 |
4.80 |
5.44 |
0.55 |
0.95 |
0.30 |
| LSMD260 |
T260 |
6.73 |
7.98 |
4.80 |
5.44 |
0.45 |
0.85 |
0.30 |
| LSMD300 |
T300 |
6.73 |
7.98 |
4.80 |
5.44 |
0.45 |
0.85 |
0.30 |
| LSMD300D |
T300 |
6.73 |
7.98 |
4.80 |
5.44 |
0.65 |
1.50 |
0.30 |
Caratteristiche elettriche
| P/N |
|
|
|
|
Tempo massimo di marcia |
Potenza |
Resistenza ((Ω) |
| IH, (A) |
IT,(A) |
Vmax, ((v) |
IMAX, |
(A) |
(Sec.) |
Pd tipo ((W) |
Rmin |
R1max |
| LSMD030 |
0.30 |
0.60 |
60 |
10 |
1.5 |
3.0 |
1.5 |
0.600 |
4.800 |
| LSMD050 |
0.50 |
1.00 |
60 |
10 |
2.5 |
4.0 |
1.5 |
0.180 |
1.400 |
| LSMD075 |
0.75 |
1.50 |
33 |
40 |
8.0 |
0.3 |
1.5 |
0.100 |
1.000 |
| LSMD100 |
1.00 |
2.00 |
33 |
40 |
8.0 |
0.5 |
1.5 |
0.065 |
0.410 |
| LSMD125 |
1.25 |
2.50 |
33 |
40 |
8.0 |
2.0 |
1.5 |
0.050 |
0.250 |
| LSMD150 |
1.50 |
3.00 |
33 |
40 |
8.0 |
2.0 |
1.5 |
0.035 |
0.230 |
| LSMD185 |
1.85 |
3.70 |
33 |
40 |
8.0 |
2.5 |
1.5 |
0.030 |
0.150 |
| LSMD200 |
2.00 |
4.00 |
16 |
40 |
8.0 |
4.5 |
1.5 |
0.020 |
0.120 |
| LSMD250 |
2.50 |
5.00 |
16 |
40 |
8.0 |
16.0 |
1.5 |
0.020 |
0.085 |
| LSMD260 |
2.60 |
5.20 |
6 |
40 |
8.0 |
10.0 |
1.5 |
0.014 |
0.075 |
| LSMD300 |
3.00 |
6.00 |
6 |
40 |
8.0 |
20.0 |
1.5 |
0.010 |
0.055 |
| LSMD300D |
3.00 |
5.20 |
24 |
20 |
8.0 |
20.0 |
1.5 |
0.010 |
0.055 |
Nota sulle caratteristiche elettriche
Vocabolario
Ihold = tenuta corrente: la corrente massima del dispositivo passa senza scattare in aria ferma a 23oC.
Itrip = Trip current: corrente minima alla quale il dispositivo si innescherà in aria ferma a 23 oC.
Vmax = tensione massima che il dispositivo può sopportare senza danni alla corrente nominale (I max)
Imax = Corrente massima di guasto che il dispositivo può sopportare senza danni alla tensione nominale (Vmax)
Pd typ = Potenza tipica dissipata dal dispositivo quando è in stato di attivazione a 23 oC.
Rmin = Resistenza minima del dispositivo allo stato iniziale (non saldato).
R1max = Resistenza massima del dispositivo a 23 oC, misurata un'ora dopo l'attivazione o la saldatura a riversamento a 260 oC per 20 secondi. Il valore specificato è determinato utilizzando PWB con tracce di rame da 0,150 ‰*1,5 oz..
Attenzione: il funzionamento al di là del valore specificato può causare danni e possibili arco e fiamma.
Caratteristiche
Conformi alla RoHS e senza piombo
Altri prodotti
Alta tensione
Basso profilo
Risposta rapida alla corrente di guasto
Compatibile con saldature ad alta temperatura
Applicazione
Potenza su Ethernet (POE)
USB alimentato per POS e IPC
Protezione del modulo di controllo dell'elettronica automobilistica
Protezione delle porte IEEE 1394
Apparecchiature di telecomunicazione a bassa tensione
Controllo industriale
Sistemi di sicurezza
Guida alla selezione del PTC polimerico
a.Determinare i seguenti parametri di funzionamento dei circuiti:
*Corrente di funzionamento normale (Ihold) *Corrente di interruzione massima (Imax)
*Tensione massima del circuito (Vmax) *Temperatura di funzionamento normale del dispositivo circostante (minoC/maxoC)
b.Selezionare il fattore di forma e le dimensioni del dispositivo adatti all'applicazione:
* Dispositivo di montaggio superficiale (SMD) * Dispositivo a piombo assiale (ALD) * Altri fattori di forma personalizzati
*Dispositivo a piombo radiale (RLD) *Dispositivo DISC
c.Confrontare il valore massimo di Vmax e Imax del dispositivo PPTC con il circuito in applicazione e assicurarsi che il requisito del circuito non superi il valore massimo del dispositivo.
d.Verificare che il tempo di percorrenza del dispositivo PPTC protegga il circuito.
e. verificare che la temperatura di funzionamento del circuito sia entro il range di temperatura di funzionamento normale del dispositivo PPTC.
f.Verificare le prestazioni e l'idoneità del dispositivo PPTC scelto nell'applicazione.
Grafico di degradazione termica (Amperi)
| P/N |
Temperatura di funzionamento ambientale |
| -40°C |
-20°C |
0°C |
25°C |
40°C |
50°C |
60°C |
70°C |
85°C |
| LSMD030 |
0.45 |
0.40 |
0.35 |
0.30 |
0.25 |
0.23 |
0.20 |
0.17 |
0.14 |
| LSMD050 |
0.76 |
0.67 |
0.59 |
0.50 |
0.42 |
0.38 |
0.33 |
0.29 |
0.23 |
| LSMD075 |
1.13 |
1.01 |
0.88 |
0.75 |
0.62 |
0.56 |
0.50 |
0.44 |
0.34 |
| LSMD100 |
1.66 |
1.47 |
1.29 |
1.10 |
0.91 |
0.83 |
0.73 |
0.64 |
0.50 |
| LSMD125 |
1.89 |
1.68 |
1.46 |
1.25 |
1.04 |
0.94 |
0.83 |
0.73 |
0.56 |
| LSMD150 |
2.27 |
2.01 |
1.76 |
1.50 |
1.25 |
1.13 |
1.00 |
0.87 |
0.74 |
| LSMD185 |
2.80 |
2.47 |
2.17 |
1.85 |
1.54 |
1.39 |
1.22 |
1.07 |
0.85 |
| LSMD200 |
3.02 |
2.68 |
2.34 |
2.00 |
1.66 |
1.50 |
1.32 |
1.16 |
0.90 |
| LSMD250 |
3.78 |
3.35 |
2.93 |
2.50 |
2.08 |
1.88 |
1.65 |
1.45 |
1.13 |
| LSMD260 |
3.64 |
3.25 |
2.91 |
2.60 |
2.26 |
2.08 |
1.95 |
1.74 |
1.13 |
| LSMD300 |
4.53 |
4.02 |
3.51 |
3.00 |
2.52 |
2.26 |
1.99 |
1.75 |
1.34 |
| LSMD300D |
4.53 |
4.02 |
3.51 |
3.00 |
2.52 |
2.26 |
1.99 |
1.75 |
1.34 |
Tempo di marcia tipico a 25°C
Le curve Time to Trip rappresentano le prestazioni tipiche di un dispositivo in un ambiente di applicazione simulato.Le prestazioni effettive in applicazioni specifiche dei clienti possono differire da questi valori a causa dell'influenza di altre variabili.
A=LSMD030
B=LSMD050
C=LSMD075
D=LSMD100
E=LSMD125
F=LSMD150
G=LSMD185
H=LSMD200
I=LSMD250
J=LSMD260
K=LSMD300
Pacco
Modello Q️ty/Roll
LSMD150/185/300D 1000 pcs
LSMD030 ~ LSMD1251500 pezzi
LSMD200- LSMD.3002000 pezzi
Nota: imballaggio del rullo secondo la norma EIA-481-1
