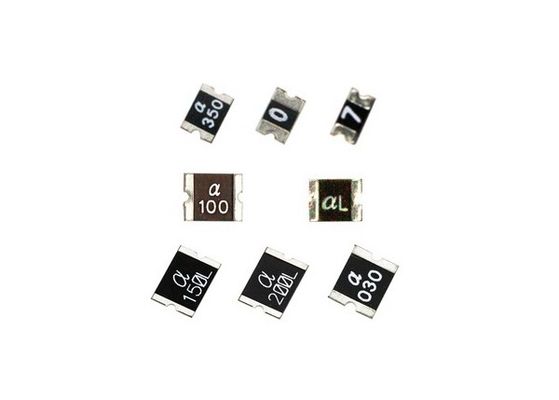

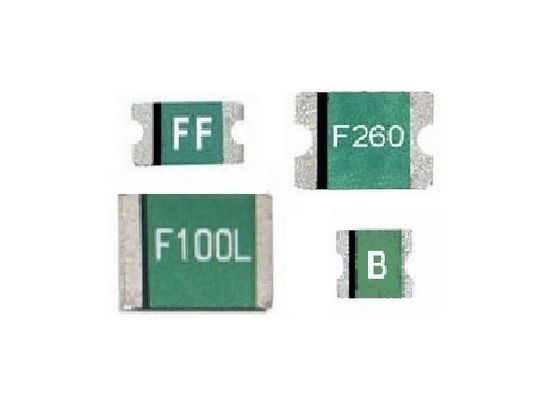

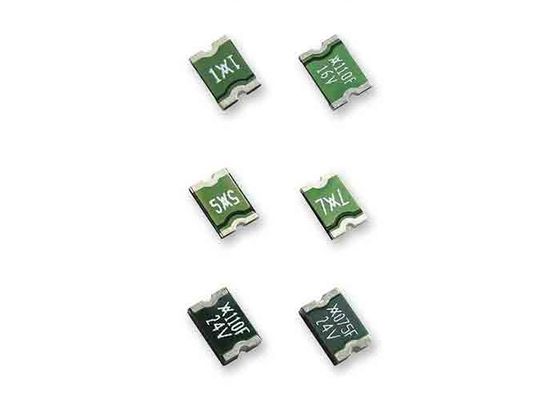

TUV approvato Low Profile 1608 Metric POLY-FUSE SMD Superficie Montabile PTC Fuse resettabile EIA 0603 6V 500mA
Riassunto
a) Conforme alla normativa RoHS e privo di alogeni
b) Applicazioni: tutti i pannelli ad alta densità
(c) Caratteristiche del prodotto: installabile su piccole superfici, a stato solido, tempo di movimento più rapido rispetto ai dispositivi SMD standard, resistenza inferiore rispetto ai dispositivi SMD standard
d) Corrente di funzionamento: 500 mA
e) Tensione massima: 6VDC
(f) Intervallo di temperatura: -40°C a 85°C
Riconoscimento dell'Agenzia
VTT
UL
CSA
- Non si tratta di un problema di sicurezza.
Scarica________
Principio di funzionamento
La serie FSMD PTC fornisce una protezione da sovraccarico di montaggio superficiale per applicazioni in cui lo spazio è limitato e si desidera una protezione resettabile.
Caratteristiche elettriche (23°C)
| P/N |
(A) |
(A) |
(V) |
(A) |
Max, Trip. |
(W) |
(Ω) |
| IH |
IT |
Vmax |
IMAX |
(A) |
(Sec.) |
Pd tipo |
Rmin |
R1max |
| FSMD010 |
0.10 |
0.30 |
15 |
40 |
0.50 |
1.00 |
0.50 |
0.90 |
6.00 |
| FSMD020 |
0.20 |
0.50 |
9 |
40 |
1.00 |
0.60 |
0.50 |
0.55 |
3.50 |
| FSMD035 |
0.35 |
0.75 |
6 |
40 |
8.00 |
0.10 |
0.50 |
0.20 |
1.40 |
| FSMD050 |
0.50 |
1.00 |
6 |
40 |
8.00 |
0.10 |
0.50 |
0.10 |
0.80 |
H=Corrente di tenuta - corrente massima alla quale il dispositivo non si innesca a 23°C in aria stagna.
IT=Trip current-current minima alla quale il dispositivo si attiva sempre a 23°C.
V MAX = tensione massima che il dispositivo può sopportare senza danni alla corrente nominale.
I MAX= la corrente massima di guasto che il dispositivo può sopportare senza danni alla tensione nominale (V MAX).
Pd=Tipico tipo di potenza dissipata quantità di potenza dissipata dal dispositivo quando in stato di attivazione in ambiente ad aria ferma a 23°C.
RMIN = Resistenza minima del dispositivo a 23°C prima del decollo.
R1MAX=Resistenza massima del dispositivo a 23°C misurata 1 ora dopo il tripping o la saldatura a reflow a 260°C per 20 secondi.

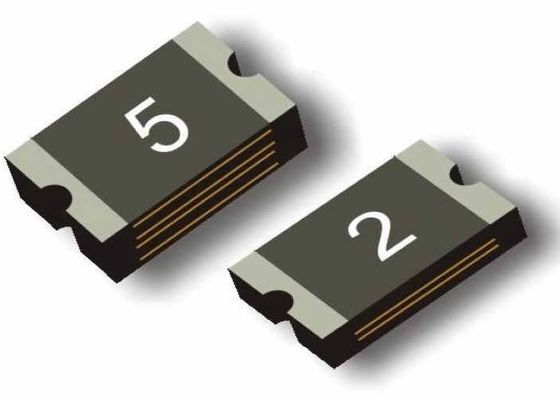

Dimensione (unità: mm)
| P/N |
Marcatura |
A |
B |
C |
D |
| Un minuto. |
- Max, ti prego. |
Un minuto. |
- Max, ti prego. |
Un minuto. |
- Max, ti prego. |
Un minuto. |
| FSMD010 |
1 |
1.45 |
1.85 |
0.65 |
1.05 |
0.30 |
0.65 |
0.20 |
| FSMD020 |
2 |
1.45 |
1.85 |
0.65 |
1.05 |
0.30 |
0.65 |
0.20 |
| FSMD035 |
3 |
1.45 |
1.85 |
0.65 |
1.05 |
0.30 |
0.65 |
0.20 |
| FSMD050 |
5 |
1.45 |
1.85 |
0.65 |
1.05 |
0.65 |
1.00 |
0.20 |
Specificità del materiale
Materiale della piattaforma terminale: stagno puro
Caratteristiche di saldatura: soddisfa le specifiche EIA RS 186-9E, ANSI/J-std-002 Categoria 3
Curva di degradazione termica
Tempo di marcia tipico a 25°C
Le curve Time to Trip rappresentano le prestazioni tipiche di un dispositivo in un ambiente di applicazione simulato.Le prestazioni effettive in applicazioni specifiche dei clienti possono differire da questi valori a causa dell'influenza di altre variabili.
Grafico di degradazione termica (Amperi)
| P/N |
Temperatura di funzionamento ambientale |
| -40°C |
-20°C |
0°C |
25°C |
40°C |
50°C |
60°C |
70°C |
85°C |
| FSMD010 |
0.13 |
0.12 |
0.11 |
0.10 |
0.08 |
0.07 |
0.06 |
0.05 |
0.03 |
| FSMD020 |
0.27 |
0.25 |
0.23 |
0.20 |
0.17 |
0.14 |
0.12 |
0.10 |
0.07 |
| FSMD035 |
0.47 |
0.41 |
0.38 |
0.35 |
0.29 |
0.26 |
0.24 |
0.20 |
0.14 |
| FSMD050 |
0.67 |
0.59 |
0.54 |
0.50 |
0.41 |
0.37 |
0.34 |
0.29 |
0.20 |
