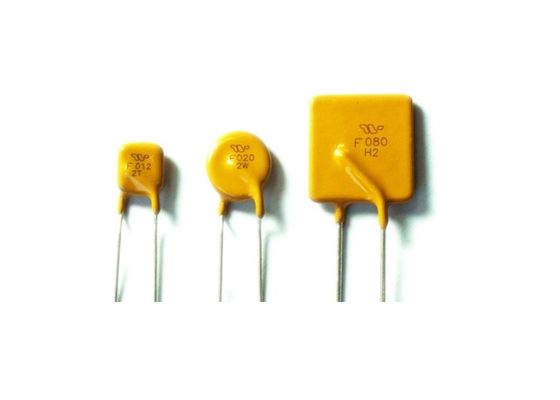

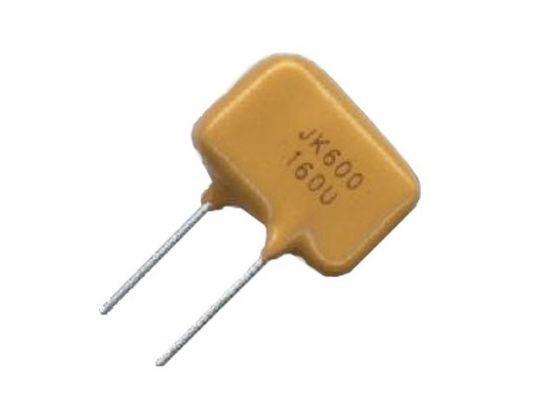

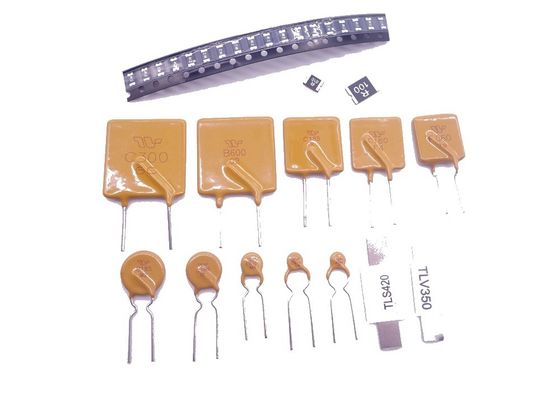

0ZRC0015FF1E Telecom Thermistor PPTC Fuse resettabile TRG015 Con tensione nominale 600V Tenuta corrente 0.15A
Caratteristiche
• Dispositivi a piombo radiale
• Valore di interruzione massimo 600 VAC
• Disponibile in resistenza abbinata ¥bins ¥
• Capacità di resistere alle ondate di fulmine
• conformità RoHS
• Protezione da sovraccarico resettabile
• Tempo di percorrenza veloce
• riconoscimento da parte di agenzie: UL, CSA, TÜV
• Disponibilità di dispositivi di classificazione e abbinamento per resistenza
• bassa capacità parassitaria/impedenza piatta con frequenza
- Non si tratta di un problema di sicurezza.
Scarica________
Prodotti elettrici
| P/N |
Aspetta, Cu. |
Trip Cu. |
Max Volt |
Corrente massima |
Impulso Volt. |
Max.Trip |
Potenza |
Resistenza ((Ω) |
| IH, (A) |
IT,(A) |
Vmax, ((v) |
IMAX, |
Vmax, (V) |
(A) |
(Sec.) |
Pd tipo ((W) |
Rmin |
Rmin |
R1max |
| TRG011 |
0.11 |
0.22 |
250 |
3.0 |
600 |
1.00 |
4.0 |
1.0 |
7.0 |
14.0 |
26.0 |
| TRG015 |
0.15 |
0.30 |
250 |
3.0 |
600 |
1.00 |
5.0 |
1.0 |
6.0 |
12.0 |
22.0 |
| TRG016 |
0.16 |
0.32 |
250 |
3.0 |
600 |
1.00 |
7.5 |
1.7 |
4.0 |
10.0 |
18.0 |
Dimensione (mm)
| P/N |
A |
B |
C |
D |
E |
Caratteristiche fisiche |
| - Max, ti prego. |
- Max, ti prego. |
Tipo. |
Un minuto. |
- Max, ti prego. |
Stile |
Piombo Φ mm |
Materiale |
| TRG011 |
9.0 |
12.5 |
5.1 |
7.6 |
4.6 |
1 |
0.6 |
CU |
| TRG015 |
9.0 |
12.5 |
5.1 |
7.6 |
4.6 |
1 |
0.6 |
CU |
| TRG016 |
9.0 |
12.5 |
5.1 |
7.6 |
4.6 |
1 |
0.6 |
CU |
Grafico di degradazione termica (Amperi)
| P/N |
Temperatura di funzionamento ambientale |
| -40°C |
-20°C |
0°C |
25°C |
40°C |
50°C |
60°C |
70°C |
85°C |
| TRG011 |
0.22 |
0.19 |
0.17 |
0.14 |
0.11 |
0.10 |
0.07 |
0.07 |
0.06 |
| TRG015 |
0.24 |
0.21 |
0.18 |
0.15 |
0.12 |
0.11 |
0.08 |
0.08 |
0.06 |
| TRG016 |
0.25 |
0.22 |
0.19 |
0.16 |
0.13 |
0.12 |
0.08 |
0.09 |
0.07 |
BENEFITTI
• La possibilità di scegliere tra numerose opzioni di prodotto aiuta gli ingegneri a migliorare la flessibilità del progetto
• Compatibile con apparecchiature elettroniche di grandi volumi
• Aiutare a soddisfare i requisiti normativi in materia di attrezzature
• Aiuta a migliorare l'equilibrio delle linee
• applicabile a sistemi POTS tradizionali e a moderne apparecchiature di comunicazione digitale
Applicazioni
• Modem
• Telefoni
• macchine fax
• Prenotazioni telefoniche
• sistemi di allarme
• sistemi PBX
• Moduli in MDF
• schede linee analogiche e digitali
• attrezzature T1/E1
• modem e splitter xDSL
• Sistemi Ethernet
• attrezzature VoIP (Voice over Internet Protocol)
• attrezzature LAN e WAN
• attrezzature locali del cliente
• Accesso all'hardware di rete
Guida all'applicazione dei dispositivi di telecomunicazione e di rete*
Per utilizzare questa guida, seguire i seguenti passaggi:
1. Selezionate il tipo di attrezzatura dalla guida qui sotto.
2Selezionare il tipo di protezione in base alle specifiche dell'agenzia e regionali nella seconda colonna.
3. Selezionare il fattore di forma per la vostra applicazione.
4Utilizzare la specifica dell'agenzia/Guida alla selezione del dispositivo PolySwitch nella pagina successiva per selezionare un numero di parte specifico per ogni applicazione in base ai requisiti dell'agenzia.
5. Sono disponibili parti con tempo di manovra veloce o bassa resistenza. Si prega di consultare un rappresentante PolySwitch.
Caratteristiche ambientali
Temperatura di funzionamento/mantenimento: -40 °C a +85 °C
Temperatura massima della superficie del dispositivo
a 125 °C
Invecchiamento passivo +60 °C, 1000 ore ±15% variazione tipica della resistenza
Umidità Invecchiamento +60 °C, 90% R.H. 1000 ore... ± 15% variazione tipica della resistenza
Resistenza ai solventi MIL-STD-202, metodo 215B Nessuna modifica Piombo
Saldabilità ANSI/J-STD-002
Combustibilità....................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................
Vibrazione... MIL-STD-883C, metodo 2007.1, Condizione A....... Nessuna modifica
Procedure di prova e requisiti per il modello TRG serie
Condizioni di prova Criteri di accettazione/rifusione
Visuale/Meccanico: verificare le dimensioni e i materiali per descrizione fisica MF
Resistenza in aria stazionaria @ 23 °C Rmin ≤ R ≤ Rmax
1 A, Vmax, 23 °C T ≤ tempo massimo di marcia (scondi)
Tenere corrente... 30 minuti a Ihold...
Durata del ciclo di percorrenza Vmax, Itrip, 100 cicli senza arco o bruciore
Durata di viaggio Vmax, 24 ore senza arco o bruciore
