Name: Fusibile Resettable compatto 1812 del supporto ptc della superficie di orma 4.6x3.2mm 4532 SMT di serie di progettazione MSMD 6-60VDC 0.1-3A
Brand: Aolittel Technology Co.,Ltd
SKU: Serie di MSMD
Availability: InStock

Caratteristiche Galleria Descrizione di prodotto Richieda una citazione

Caratteristiche

Specificazioni

nome: Fusibili resettabili PTC montati in superficie

Impronta: 1812 ((4532)

Dimensione: 4.5*3,2 mm

V max: 6.0 - 60.0 VDC

IMAX: 10 - 100 A

Ti tengo.: 0.1 - 3 A

Appendice: PCB, SMT

Temperatura di funzionamento ammissibile: -40 °C a °C 85

Materiale: Terminali: Nickel senza elettro sotto Immerion Gold

Peso: 0.025 g

Solderability: 245 °C / 3 secondi

Resistenza a calore di saldatura: 260 °C / 10 secondi

Evidenziare:

fusibile resettable dello smd ptc

Fusibile Resettable di PPTC

Informazioni di base

Certificazione: UL.RoHS

Numero di modello: Serie di MSMD

Termini di pagamento e spedizione

Imballaggi particolari: 1500pcs per bobina o 2000pcs per bobina

Tempi di consegna: 10 giorni feriali

Termini di pagamento: T/T

Capacità di alimentazione: 100.000.000 pezzi al mese

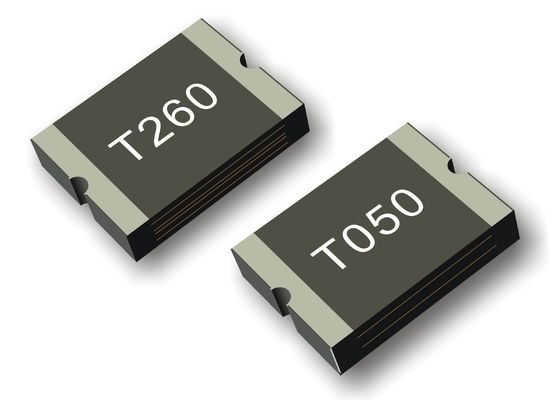

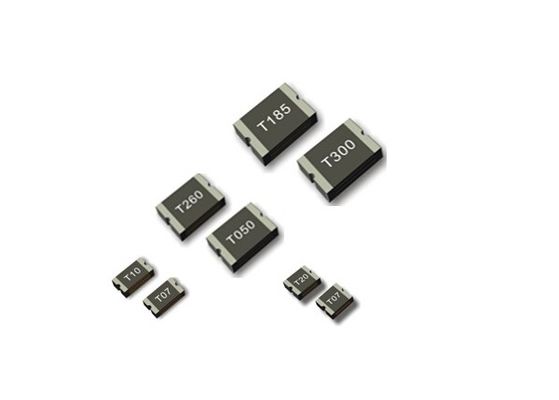

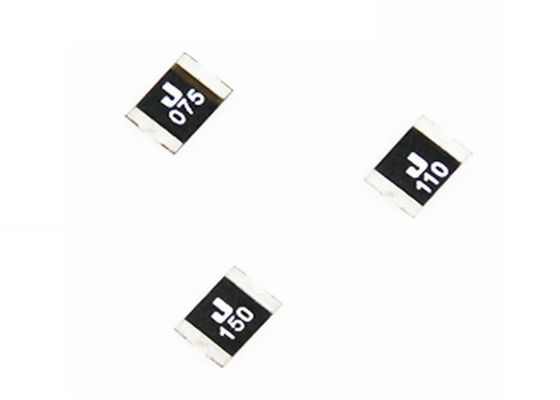

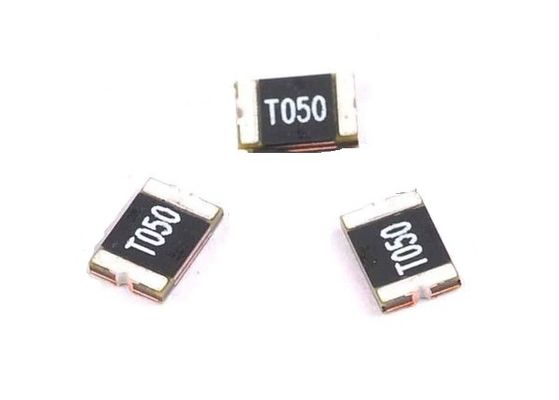

Galleria

Fusibile Resettable compatto 1812 del supporto ptc della superficie di orma 4.6x3.2mm 4532 SMT di serie di progettazione MSMD 6-60VDC 0.1-3A

Descrizione di prodotto

Disegno compatto MSMD Serie 1812 Impressione 4.6x3.2mm 4532 SMT Surface Mount PTC Fuse resettabile 6-60VDC 0.1-3A

Rapidi dettagli

Compatibile al 100% con il tipo MSMDIl PTC della serie 1812 fornisce protezione da sovraccarico di montaggio superficiale per applicazioni in cui è desiderata una protezione resettabile.

Corrente - tenuta (Ih) (massimo):	100mA ~ 3A
Corrente - Max:	10A ~ 100A
Corrente - Viaggio (It):	300mA ~ 5.2A
Tipo di montaggio:	Montaggio superficiale
Temperatura di funzionamento:	-40°C ~ 85°C
Imballaggio / Valigia:	1812 (4532 metri), concavo
Imballaggio:	Nastro e bobina (TR)
Resistenza iniziale (Ri) (min):	12 mOhms ~ 1,6 Ohms
Resistenza - dopo il viaggio (R1) (massimo):	40 mOhms ~ 15 Ohms
Tempo per il viaggio:	20 ms ~ 5 s
Tipo:	Altri materiali
Tensione - Max:	6V ~ 60V

- Non si tratta di un problema di sicurezza. Scarica________

Presentazioni elettroniche

P/N								(Ω)
P/N	IH, (A)	IT, ((A)	Vmax, ((v)	IMAX,	(A)	(Sec.)	Pd tipo ((W)	Rmin	R1max
MSMD010	0.10	0.30	60	10	0.5	1.50	0.8	0.700	15.000
MSMD014	0.14	0.34	60	10	1.5	0.15	0.8	0.400	6.500
MSMD020	0.20	0.40	30	10	8.0	0.02	0.8	0.750	5.00
MSMD020/60	0.20	0.40	60	10	1.5	0.15	0.8	0.400	6.000
MSMD030	0.30	0.60	30	10	8.0	0.10	0.8	0.300	3.000
MSMD035	0.35	0.70	16	10	8.0	0.10	0.8	0.200	1.800
MSMD050	0.50	1.00	16	30	8.0	0.15	0.8	0.150	1.000
MSMD075	0.75	1.50	16	40	8.0	0.20	0.8	0.110	0.450
MSMD075/24	0.75	1.50	24	40	8.0	0.20	0.8	0.110	0.450
MSMD075/33	0.75	1.50	33	40	8.0	0.20	0.8	0.110	0.450
MSMD110	1.10	2.20	6	100	8.0	0.30	0.8	0.040	0.225
MSMD110/16	1.10	2.20	16	100	8.0	0.50	0.8	0.040	0.225
MSMD110/24	1.10	2.20	24	100	8.0	0.50	0.8	0.055	0.180
MSMD125	1.25	2.50	6	40	8.0	0.40	0.8	0.035	0.140
MSMD150	1.50	3.00	6	100	8.0	0.50	0.8	0.030	0.120
MSMD150/12	1.50	3.00	12	100	8.0	0.50	1.0	0.030	0.120
MSMD150/24	1.50	3.00	24	20	8.0	1.50	1.0	0.030	0.140
MSMD160	1.60	3.20	8	100	8.0	0.50	0.8	0.025	0.120
MSMD160/12	1.60	3.20	12	100	8.0	1.00	1.0	0.025	0.120
MSMD160/16	1.60	3.20	16	100	8.0	1.00	1.0	0.025	0.120
MSMD200	2.00	4.00	16	100	8.0	3.00	0.8	0.020	0.080
MSMD250/16	2.50	5.00	16	100	8.0	5.00	1.2	0.015	0.100
MSMD260	2.60	5.20	16	100	8.0	5.00	0.8	0.015	0.080
MSMD300	3.00	6.00	12	100	8.0	5.00	0.8	0.012	0.060

Dimensioni e marcatura del prodotto (unità: mm)

Fusibile Resettable compatto 1812 del supporto ptc della superficie di orma 4.6x3.2mm 4532 SMT di serie di progettazione MSMD 6-60VDC 0.1-3A 1

P/N	Marcatura	A		B		C		D
P/N	Marcatura	Un minuto.	- Max, ti prego.	Un minuto.	- Max, ti prego.	Un minuto.	- Max, ti prego.	Un minuto.
MSMD010	T010	4.37	4.73	3.07	3.41	0.80	1.20	0.30
MSMD014	T014	4.37	4.73	3.07	3.41	0.80	1.20	0.30
MSMD020	T020	4.37	4.73	3.07	3.41	0.80	1.20	0.30
MSMD020/60	T020	4.37	4.73	3.07	3.41	0.80	1.20	0.30
MSMD030	T030	4.37	4.73	3.07	3.41	0.80	1.20	0.30
MSMD035	T035	4.37	4.73	3.07	3.41	0.60	1.00	0.30
MSMD050	T050	4.37	4.73	3.07	3.41	0.60	1.00	0.30
MSMD075	T075	4.37	4.73	3.07	3.41	0.60	1.00	0.30
MSMD075/24	T075	4.37	4.73	3.07	3.41	0.60	1.00	0.30
MSMD075/33	T075	4.37	4.73	3.07	3.41	0.60	1.00	0.30
MSMD110	T110	4.37	4.73	3.07	3.41	0.60	1.00	0.30
MSMD110/16	T110	4.37	4.73	3.07	3.41	0.60	1.00	0.30
MSMD110/24	T110	4.37	4.73	3.07	3.41	0.90	1.30	0.30
MSMD125	T125	4.37	4.73	3.07	3.41	0.60	1.00	0.30
MSMD150	T150	4.37	4.73	3.07	3.41	0.45	0.85	0.30
MSMD150/12	T150	4.37	4.73	3.07	3.41	0.45	0.85	0.30
MSMD150/24	T150	4.37	4.73	3.07	3.41	0.90	1.30	0.30
MSMD160	T160	4.37	4.73	3.07	3.41	0.45	0.85	0.30
MSMD160/12	T160	4.37	4.73	3.07	3.41	0.45	0.85	0.30
MSMD160/16	T160	4.37	4.73	3.07	3.41	0.45	0.85	0.30
MSMD200	T200	4.37	4.73	3.07	3.41	0.70	1.10	0.30
MSMD250/16	T250	4.37	4.73	3.07	3.41	0.70	1.10	0.30
MSMD260	T260	4.37	4.73	3.07	3.41	0.70	1.10	0.30
MSMD300	T300	4.37	4.73	3.07	3.41	0.70	1.10	0.30

Affidabilità

Resistenza al calore di saldatura	260 °C / 10 secondi
L'invecchiamento passa	+85 °C, 1000 ore -> +/- 5% di variazione tipica della resistenza
L'umidità invecchiare	+85 °C, 85% r.h., 1000 ore -> +/- 5% variazione tipica della resistenza
Shock termico	+85 °C a -40 °C, 20 volte -> +/- 10% variazione della resistenza tipica
Vibrazione	MIL-STD-883C, metodo 2007.1, Condizione di prova A
Resistenza ai solventi	MIL-STD-202, metodo 215

Applicazione

Dischi rigidi

Dischi madri per PC

Periferie per PC

Carte PCMCIA

Protezione delle porte USB

Carte PCI

Protezione plug and play per schede madri e periferiche

Protezione delle porte della console di gioco

Caratteristiche

Risposta rapida

Bassa resistenza

Basso profilo

Progettazione compatta

Compatibile con saldature ad alta temperatura
