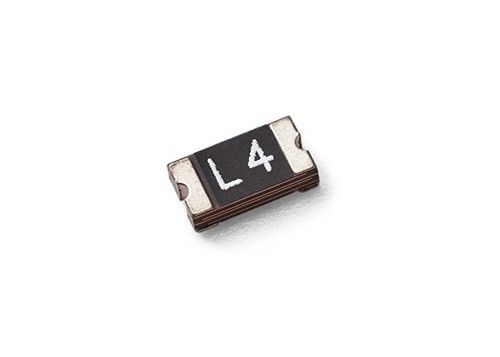

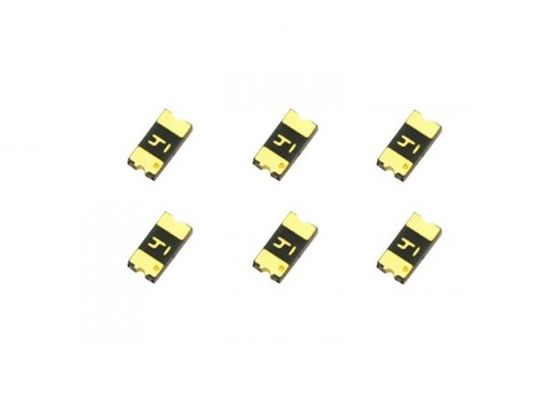

Dispositivi PTC a stato solido SMD ad accensione veloce Fuse di montaggio superficiale 1206 50mA 60V Per assemblaggio automatico
Approvazioni dell'Agenzia
Autorizzazioni dell'Agenzia: UL, CSA, TUV
Regolamento/norma: RoHS 2.0 ((2011/65/CE)
- Non si tratta di un problema di sicurezza.
Scarica________

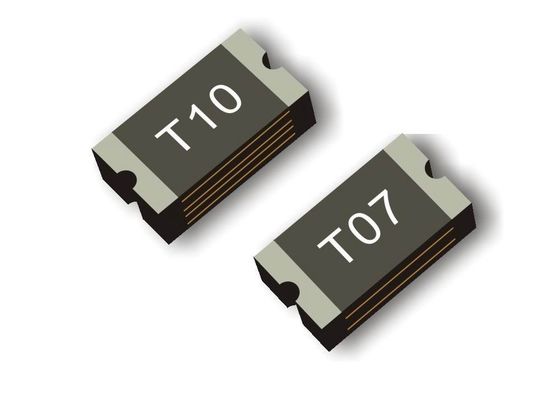

Dimensioni e marcatura del prodotto (unità: mm)
| P/N |
Marcatura
|
A |
B |
C |
D |
| Un minuto. |
- Max, ti prego. |
Un minuto. |
- Max, ti prego. |
Un minuto. |
- Max, ti prego. |
Un minuto. |
| NSMD005 |
T0 |
3.00 |
3.40 |
1.40 |
1.80 |
0.80 |
1.20 |
0.25 |
| NSMD010 |
T1 |
3.00 |
3.40 |
1.40 |
1.80 |
0.80 |
1.20 |
0.25 |
| NSMD012 |
T01 |
3.00 |
3.40 |
1.40 |
1.80 |
0.80 |
1.20 |
0.25 |
| NSMD020 |
T02 |
3.00 |
3.40 |
1.40 |
1.80 |
0.60 |
1.00 |
0.25 |
| NSMD025 |
T03 |
3.00 |
3.40 |
1.40 |
1.80 |
0.60 |
1.00 |
0.25 |
| NSMD035 |
T04 |
3.00 |
3.40 |
1.40 |
1.80 |
0.60 |
1.00 |
0.25 |
| NSMD050 |
T05 |
3.00 |
3.40 |
1.40 |
1.80 |
0.60 |
1.00 |
0.25 |
| NSMD075 |
T07 |
3.00 |
3.40 |
1.40 |
1.80 |
0.45 |
0.85 |
0.25 |
| NSMD100 |
T10 |
3.00 |
3.40 |
1.40 |
1.80 |
0.80 |
1.20 |
0.25 |
| NSMD110 |
T10 |
3.00 |
3.40 |
1.40 |
1.80 |
0.80 |
1.20 |
0.25 |
| NSMD150 |
T15 |
3.00 |
3.40 |
1.40 |
1.80 |
0.80 |
1.20 |
0.25 |
| NSMD175 |
T20 |
3.00 |
3.50 |
1.40 |
1.80 |
0.80 |
1.20 |
0.25 |
| NSMD200 |
T20 |
3.00 |
3.50 |
1.40 |
1.80 |
0.80 |
1.20 |
0.25 |
Caratteristiche elettriche
| P/N |
IH, (A) |
IT,(A) |
Vmax, ((v) |
IMAX, |
(A) |
(Sec.) |
Pd tipo ((W) |
(Ω) |
| Rmin |
R1max |
| NSMD005 |
0.05 |
0.15 |
60 |
10 |
0.25 |
1.50 |
0.40 |
2.500 |
40.00 |
| NSMD010 |
0.10 |
0.25 |
30 |
10 |
0.50 |
1.20 |
0.40 |
1.400 |
15.00 |
| NSMD012 |
0.12 |
0.29 |
30 |
10 |
1.00 |
0.20 |
0.40 |
1.350 |
8.500 |
| NSMD020 |
0.20 |
0.46 |
24 |
10 |
1.00 |
0.60 |
0.60 |
0.600 |
2.600 |
| NSMD025 |
0.25 |
0.55 |
16 |
10 |
1.25 |
0.60 |
0.60 |
0.400 |
2.400 |
| NSMD035 |
0.35 |
0.75 |
6 |
40 |
8.00 |
0.10 |
0.60 |
0.300 |
1.200 |
| NSMD050 |
0.50 |
1.00 |
13.2 |
40 |
8.00 |
0.10 |
0.40 |
0.150 |
0.750 |
| NSMD075 |
0.75 |
1.50 |
6 |
100 |
8.00 |
0.10 |
0.40 |
0.100 |
0.400 |
| NSMD100 |
1.00 |
2.00 |
6 |
100 |
8.00 |
0.10 |
0.60 |
0.060 |
0.280 |
| NSMD110 |
1.10 |
2.20 |
6 |
100 |
8.00 |
0.10 |
0.60 |
0.060 |
0.280 |
| NSMD150 |
1.50 |
3.00 |
6 |
100 |
8.00 |
0.30 |
0.60 |
0.030 |
0.170 |
| NSMD175 |
1.75 |
3.50 |
6 |
100 |
8.00 |
1.00 |
0.70 |
0.020 |
0.12 |
| NSMD200 |
2.00 |
4.00 |
6 |
100 |
8.00 |
1.00 |
0.70 |
0.020 |
0.120 |
IH=corrente di tenuta: corrente massima alla quale il dispositivo non si innesca a 25°C in aria stagna.
IT=corrente di accensione: corrente minima alla quale il dispositivo si accende sempre a 25°C in aria stagna.
Vmax = tensione massima che il dispositivo può sopportare senza danni alla corrente nominale.
Imax=corrente massima di guasto che il dispositivo può sopportare senza danni alla tensione nominale.
Ttrip=Tempo massimo di decollo (s) alla corrente assegnata.
Pdtyp=Disparizione di potenza tipica: quantità tipica di potenza dissipata dal dispositivo quando si trova in ambiente di aria.
Rmin = resistenza minima del dispositivo a 25°C prima del decollo.
R1max=Resistenza massima del dispositivo misurata nello stato non innescato 1 ora dopo il riversamento.
Caratteristiche
Piccole dimensioni di 1206
Protezione del circuito resettabile a scatto rapido
Imballaggi per montaggio automatico
Riconoscimento da parte dell'agenzia: UL,CSA,TUV
Prodotto conforme alla RoHS (senza piombo)
Applicazioni: tutti i pannelli ad alta densità
Caratteristiche del prodotto: installabile su piccole superfici, a stato solido, tempo di movimento più rapido rispetto ai dispositivi SMD standard, resistenza inferiore rispetto ai dispositivi SMD standard
Corrente di funzionamento: 0,05A~2,0A
Tensione massima: 6V~60V
Intervallo di temperatura: da -40°C a 85°C
Curva di degradazione termica
Tempo di marcia tipico a 25°C
Le curve Time to Trip rappresentano le prestazioni tipiche di un dispositivo in un ambiente di applicazione simulato.Le prestazioni effettive in applicazioni specifiche dei clienti possono differire da questi valori a causa dell'influenza di altre variabili.

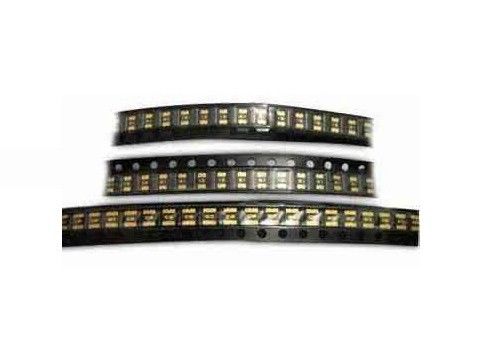

Imballaggio
Modello Q️ty/Roll
NSMD005 ~ NSMD012; NSMD100 ~ NSMD200 3500 pezzi
NSMD020~ NSMD075 4000 pezzi
Grafico di degradazione termica (Amperi)
| P/N |
Temperatura di funzionamento ambientale |
| -40°C |
-20°C |
0°C |
25°C |
40°C |
50°C |
60°C |
70°C |
85°C |
| NSMD005 |
0.08 |
0.07 |
0.06 |
0.05 |
0.05 |
0.04 |
0.04 |
0.03 |
0.03 |
| NSMD010 |
0.16 |
0.14 |
0.13 |
0.10 |
0.09 |
0.08 |
0.08 |
0.07 |
0.06 |
| NSMD012 |
0.19 |
0.17 |
0.15 |
0.12 |
0.11 |
0.10 |
0.09 |
0.08 |
0.07 |
| NSMD020 |
0.30 |
0.27 |
0.24 |
0.20 |
0.18 |
0.16 |
0.14 |
0.12 |
0.11 |
| NSMD025 |
0.38 |
0.34 |
0.30 |
0.25 |
0.23 |
0.20 |
0.18 |
0.15 |
0.14 |
| NSMD035 |
0.51 |
0.46 |
0.40 |
0.35 |
0.30 |
0.27 |
0.24 |
0.22 |
0.18 |
| NSMD050 |
0.76 |
0.68 |
0.59 |
0.50 |
0.44 |
0.40 |
0.35 |
0.32 |
0.26 |
| NSMD075 |
1.11 |
1.00 |
0.85 |
0.75 |
0.67 |
0.61 |
0.52 |
0.50 |
0.42 |
| NSMD100 |
1.60 |
1.40 |
1.30 |
1.00 |
0.90 |
0.80 |
0.75 |
0.70 |
0.60 |
| NSMD110 |
1.64 |
1.46 |
1.30 |
1.10 |
0.92 |
0.83 |
0.80 |
0.65 |
0.52 |
| NSMD150 |
2.20 |
1.99 |
1.77 |
1.50 |
1.34 |
1.23 |
1.10 |
1.01 |
0.84 |
| NSMD175 |
2.57 |
2.32 |
2.07 |
1.75 |
1.56 |
1.44 |
1.28 |
1.18 |
0.98 |
| NSMD200 |
2.88 |
2.61 |
2.28 |
2.00 |
1.80 |
1.66 |
1.51 |
1.39 |
1.19 |
