Name: Fusibile Resettable diretto al piombo radiale veloce 16V 3A del foro PPTC PolySwitch ptc di del tempo viaggio 16R300GPR
Brand: Aolittel Technology Co.,Ltd
SKU: TRA300
Availability: InStock

Caratteristiche Galleria Descrizione di prodotto Richieda una citazione

Caratteristiche

Specificazioni

nome: Fusibile Resettable 16V 3A del ptc

Tensione massima: 16V

Giudichi corrente: 3A

Stile di chiusura: Radicale

Tipo di montaggio: Attraverso il buco

Corrente di viaggio: 6A

Valutazione corrente - mA: 40A

Resistenza: 0,04 ohm

Temperatura minima di funzionamento: -40C

Temperatura massima di funzionamento: +85C

Gioco del cavo: 5.1mm

Tipo: PolyFuse ptc Resettable

Pd - Dissipazione di potenza: 0.9w

Sottocategoria: Fusibili resettabili PPTC

Nome commerciale: FUSO POLY

Diametro massimo: 10.7 mm

Evidenziare:

fusibile positivo di coefficiente di temperatura

Fusibile Resettable di PPTC

Informazioni di base

Luogo di origine: La Cina

Marca: Ao littel

Certificazione: UL,RoHS,CSA,TUV

Numero di modello: TRA300

Termini di pagamento e spedizione

Imballaggi particolari: Massa, 1000pcs/Bag

Tempi di consegna: 10 giorni feriali

Termini di pagamento: T/T

Capacità di alimentazione: 10.000.000 pezzi al mese

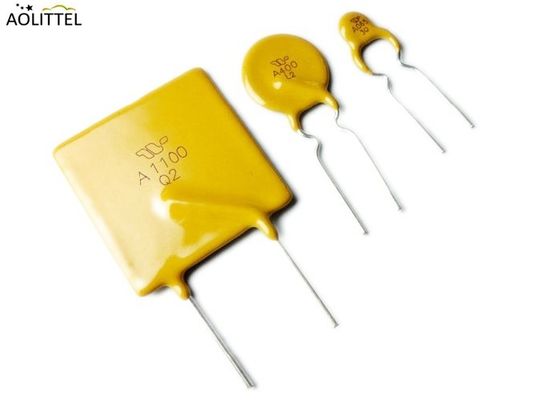

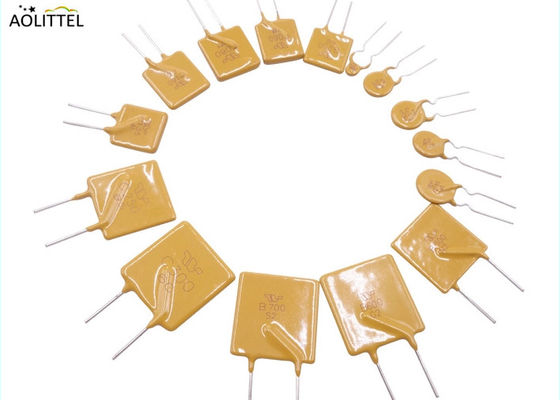

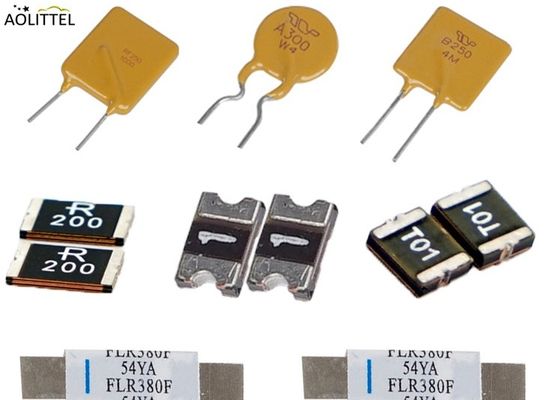

Galleria

Fusibile Resettable diretto al piombo radiale veloce 16V 3A del foro PPTC PolySwitch ptc di del tempo viaggio 16R300GPR

Descrizione di prodotto

Rapido tempo di percorrenza 16R300GPR Radiale guidato attraverso il foro PPTC PolySwitch PTC Fuse resettabile 16V 3A

Perche'ci vuole il microfilo resettabile PTC?

Quando un fusibile si brucia, deve essere sostituito prima che l'apparecchiatura protetta possa essere ripristinata in funzione.
Il progresso tecnologico ci ha fornito un'alternativa: un fusibile resettabile, o più appropriatamente, un fusibile resettabile automaticamente.Il fusibile PTC polimerico tollera la corrente nominale normale con grazia, ma quando la corrente inizia ad aumentare al di là dei livelli "tolerabili" (trip current), si riscalda e combatte furiosamente.ma da molti ordini di grandezzaQuesto riduce la corrente a un livello molto basso. a seconda del design del circuito, questo può richiedere millisecondi a molti secondi. il fusibile si raffredda e torna al suo stato iniziale di tolleranza,o ripristinareSe il sovraccarico di corrente è stato rimosso, il funzionamento dell'apparecchiatura viene ripristinato.
Il fusibile resettabile PTC non è destinato ad alta potenza. Sono fattibili valori di corrente fino a poche decine di amperes e valori di tensione fino a poche decine di volt.
Il termistore PTC in ceramica ha un comportamento simile, ma la variazione della resistenza non è così veloce.

- Non si tratta di un problema di sicurezza. Scarica________

Caratteristiche elettriche

P/N	Tenere Cu	Trip Cu	Max. Vol.	Max Curr.	Tempo di azione massimo		Consumo di energia	Intervallo di resistenzaΩ)
P/N	IH, (A)	IT_,(A)	Vmax, ((v)	IMAX,	(A)	(Sec.)	PDtipo ((W)	Rmin	Rmin	R1max
TRA005	0.05	0.10	16	40	0.25	5.0	0.26	8.00	11.50	17.00
TRA010	0.10	0.20	16	40	0.50	4.0	0.35	2.00	4.50	6.70
TRA017	0.17	0.34	16	40	0.85	3.0	0.36	0.980	1.800	2.700
TRA020	0.20	0.40	16	40	1.00	3.0	0.36	0.780	1.600	2.200
TRA025	0.25	0.50	16	40	1.25	3.0	0.36	0.500	1.100	1.650
TRA030	0.30	0.60	16	40	1.50	3.0	0.36	0.350	0.700	1.050
TRA040	0.40	0.80	16	40	2.00	3.0	0.40	0.230	0.650	0.970
TRA050	0.50	1.00	16	40	2.50	3.0	0.45	0.170	0.400	0.810
TRA065	0.65	1.30	16	40	3.25	3.0	0.45	0.110	0.300	0.450
TRA075	0.75	1.50	16	40	3.75	3.0	0.54	0.080	0.230	0.260
TRA090	0.90	1.80	16	40	4.50	3.2	0.54	0.007	0.180	0.210
TRA110	1.10	2.20	16	40	5.50	4.0	0.54	0.045	0.140	0.170
TRA120	1.20	2.40	16	40	6.00	4.0	0.54	0.004	0.120	0.160
TRA135	1.35	2.70	16	40	6.75	4.0	0.54	0.035	0.100	0.140
TRA160	1.60	3.20	16	40	8.00	4.5	0.54	0.030	0.100	0.110
TRA185	1.85	3.70	16	40	9.25	4.5	0.54	0.030	0.080	0.100
TRA200	2.00	4.00	16	40	10.0	5.0	0.90	0.020	0.065	0.090
TRA250	2.50	5.00	16	40	12.5	5.0	0.90	0.015	0.050	0.070
TRA300	3.00	6.00	16	40	15.0	4.0	0.90	0.010	0.040	0.055
TRA400	4.00	8.00	16	40	20.0	3.0	1.35	0.010	0.030	0.045
TRA500	5.0	10.0	16	100	25.0	5.0	2.6	0.009	0.027	0.033
TRA600	6.0	12.0	16	100	30.0	7.0	2.8	0.007	0.021	0.031
TRA700	7.0	14.0	16	100	35.0	8.0	3.0	0.006	0.015	0.020
TRA800	8.0	16.0	16	100	40.0	9.0	3.0	0.004	0.013	0.018
TRA900	9.0	18.0	16	100	45.0	12.0	3.3	0.003	0.012	0.016
TRA1000	10.0	20.0	16	100	50.0	12.5	3.7	0.002	0.011	0.015
TRA1100	11.0	22.0	16	100	55.0	13.5	3.7	0.002	0.010	0.013
TRA1200	12.0	24.0	16	100	60.0	15.0	4.2	0.002	0.009	0.012
TRA1300	13.0	26.0	16	100	65.0	18.0	4.2	0.002	0.008	0.011
TRA1400	14.0	28.0	16	100	70.0	20.0	4.2	0.002	0.008	0.011

Dimensioni e marcatura del prodotto (unità: mm)


Stile1	Stile 2	Stampa/marcatura

P/N	A	B	C	D	E	Caratteristiche fisiche
P/N	- Max, ti prego.	- Max, ti prego.	Tipo.	Un minuto.	- Max, ti prego.	Stile	Piombo Φ mm	Materiale
TRA005	5.7	10.5	5.1	7.6	3.1	1	0.50	CP
TRA010	5.7	10.5	5.1	7.6	3.1	1	0.50	CP
TRA017	5.7	10.5	5.1	7.6	3.1	1	0.50	CP
TRA020	5.7	10.5	5.1	7.6	3.1	1	0.50	CP
TRA025	5.7	10.5	5.1	7.6	3.1	1	0.50	CP
TRA030	5.7	10.5	5.1	7.6	3.1	1	0.50	CP
TRA040	5.7	10.5	5.1	7.6	3.1	1	0.50	CP
TRA050	5.7	10.5	5.1	7.6	3.1	1	0.50	CP
TRA065	6.5	13.2	5.1	7.6	3.1	1	0.50	CP
TRA075	6.5	13.2	5.1	7.6	3.1	1	0.50	CP
TRA090	7.4	13.0	5.1	7.6	3.1	1	0.50	CP
TRA110	7.4	13.0	5.1	7.6	3.1	1	0.50	CP
TRA120	7.4	13.0	5.1	7.6	3.1	1	0.50	CP
TRA135	9.4	14.5	5.1	7.6	3.1	1	0.50	CP
TRA160	9.4	14.5	5.1	7.6	3.1	1	0.50	CP
TRA185	9.4	14.5	5.1	7.6	3.1	1	0.50	CP
TRA200	10.7	16.7	5.1	7.6	3.1	1	0.60	CU
TRA250	10.7	16.7	5.1	7.6	3.1	1	0.60	CU
TRA300	10.7	16.7	5.1	7.6	3.1	1	0.60	CU
TRA400	11.5	17.9	5.1	7.6	3.1	1	0.60	CU
TRA500	13.0	18.3	5.1	7.6	3.1	2	0.60	CU
TRA600	13.0	18.3	5.1	7.6	3.1	2	0.80	CU
TRA700	16.3	21.3	5.1	7.6	3.1	2	0.80	CU
TRA800	17.8	22.9	5.1	7.6	3.1	2	0.80	CU
TRA900	21.3	26.4	5.1	7.6	3.1	2	0.80	CU
TRA1000	21.3	26.4	5.1	7.6	3.1	2	0.80	CU
TRA1100	20.8	29.8	10.2	7.6	3.1	2	0.80	CU
TRA1200	20.8	29.8	10.2	7.6	3.1	2	0.80	CU
TRA1300	24.2	32.9	10.2	7.6	3.1	2	0.80	CU
TRA1400	24.2	32.9	10.2	7.6	3.1	2	0.80	CU

Grafico di degradazione termica (Amperi)

P/N	Temperatura di funzionamento ambientale
P/N	-40°C	-20°C	0°C	25°C	40°C	50°C	60°C	70°C	85°C
TRA005	0.08	0.07	0.06	0.05	0.04	0.04	0.03	0.03	0.02
TRA010	0.17	0.15	0.13	0.10	0.07	0.06	0.05	0.04	0.03
TRA017	0.27	0.24	0.21	0.17	0.14	0.12	0.09	0.07	0.05
TRA020	0.32	0.28	0.25	0.20	0.16	0.14	0.12	0.10	0.07
TRA025	0.40	0.34	0.29	0.25	0.20	0.17	0.15	0.13	0.09
TRA030	0.47	0.41	0.36	0.30	0.24	0.21	0.18	0.14	0.10
TRA040	0.62	0.53	0.46	0.40	0.31	0.28	0.23	0.20	0.16
TRA050	0.77	0.67	0.58	0.50	0.40	0.34	0.30	0.25	0.19
TRA065	1.00	0.87	0.75	0.65	0.51	0.45	0.40	0.34	0.22
TRA075	1.04	0.94	0.83	0.75	0.61	0.54	0.46	0.41	0.29
TRA090	1.39	1.22	1.07	0.90	0.72	0.63	0.53	0.45	0.33
TRA110	1.61	1.43	1.24	1.10	0.89	0.83	0.74	0.66	0.56
TRA120	1.76	1.56	1.35	1.20	0.97	0.91	0.81	0.72	0.61
TRA135	1.98	1.75	1.54	1.35	1.08	1.01	0.89	0.78	0.67
TRA160	2.30	2.06	1.82	1.60	1.33	1.20	1.05	0.96	0.78
TRA185	2.68	2.41	2.13	1.85	1.53	1.40	1.23	1.13	0.93
TRA200	3.14	2.70	2.28	2.00	1.80	1.72	1.34	1.23	1.03
TRA250	3.63	3.25	2.88	2.50	2.08	1.93	1.70	1.53	1.30
TRA300	4.34	3.87	3.42	3.00	2.49	2.28	2.02	1.82	1.52
TRA400	5.78	5.15	4.58	4.00	3.28	3.04	2.68	2.42	2.07
TRA500	7.23	6.44	5.73	5.00	4.10	3.80	3.35	3.03	2.59
TRA600	10.12	9.01	8.02	7.00	5.74	5.32	5.25	4.24	3.62
TRA700	10.12	9.01	8.02	7.00	5.74	5.32	5.25	4.24	3.62
TRA800	11.56	10.30	9.16	8.00	6.56	6.08	5.36	4.84	4.14
TRA900	13.00	11.58	10.30	9.00	7.38	6.84	5.36	4.84	4.14
TRA1000	14.45	12.88	11.45	10.00	8.20	7.60	6.70	6.05	5.18
TRA1100	15.89	14.16	12.60	11.0	9.02	8.36	7.37	6.66	5.69
TRA1200	17.34	15.45	13.74	12.00	9.84	9.12	8.04	7.26	6.21
TRA1300	18.79	16.74	14.89	13.00	12.66	9.88	8.71	7.87	6.73
TRA1400	20.23	18.03	16.03	14.00	15.31	10.64	9.38	8.47	7.25

Tempo di marcia tipico a 25°C

Fusibile Resettable diretto al piombo radiale veloce 16V 3A del foro PPTC PolySwitch ptc di del tempo viaggio 16R300GPR 4

Informazioni sul pacchetto

Numero della parte	Quantità
TRA005-TRA400	1000 PCS
TRA500-TRA800	500 PCS
TRA900-TRA1400	200 PCS
Specifiche del nastro e del rullo Dispositivi con nastro adesivo utilizzando le norme EIA468B/IEC286-2.

Descrizione

I PTC a piombo radiale della serie TRA sono progettati per fornire una protezione da sovra-corrente resettabile che serve un'ampia gamma di sistemi di protezione da sovra-corrente.
Con una potenza massima di 16 volt e una potenza massima di 100 ampere di cortocircuito, offrono una soluzione ideale per la protezione USB.

Caratteristiche

Classificazione di cortocircuito 100A
16V Voltaggi di funzionamento
Tempo veloce per il viaggio
Risponde a tutti i requisiti di protezione USB
Compatibile con la RoHS, privo di piombo e di alogene

Applicazione

• Computer e periferiche
• Qualsiasi applicazione USB
• Elettronica generale

Parametri di saldatura - saldatura a onde

Zona di pre riscaldamento

Fare riferimento alla condizione raccomandata dal produttore del flusso.

La velocità massima di ramping non deve superare 4°C/ sec.

Zona di saldatura

La temperatura massima della saldatura non deve superare i 260°C.

Temperatura massima della saldatura entro 3 ∼ 5 secondi

Tempo totale da 25°C ambiente a temperatura massima della saldatura entro 5 minuti, compreso il tempo di pre riscaldamento

Zona di raffreddamento

raffreddamento mediante convezione naturale nell'aria, con una velocità massima di scarico non superiore a 6°C/sec.

Specificità fisiche

Materiale di piombo	2.5A: Acciaio placcato in rame placcato in stagno 3.0 - 14.0A: rame placcato
Caratteristiche della saldatura	Soldabilità per MIL STD 202, metodo 208
Materiale isolante	Il polimero epossidico resistente alla fiamma, curato, soddisfa i requisiti UL 94V-0
Etichettatura del dispositivo	Vedi foto di marcatura

Specifiche ambientali

Temperatura di funzionamento/temperatura di stoccaggio	-40°C a +85°C
Temperatura massima della superficie del dispositivo allo stato di attivazione	125°C
Invecchiamento passivo	+85°C, 1000 ore -/+ 5% variazione della resistenza tipica
L'umidità invecchiare	+85°C, 85% R.H., 1000 ore -/+ 5% variazione della resistenza tipica
Shock termico	+85°C a -40°C 10 volte -/+ 5% variazione della resistenza tipica
Resistenza ai solventi	MIL·STD·202, metodo 215 Nessuna modifica
Livello di resistenza all'umidità	Livello 1, J?? STD?? 020
