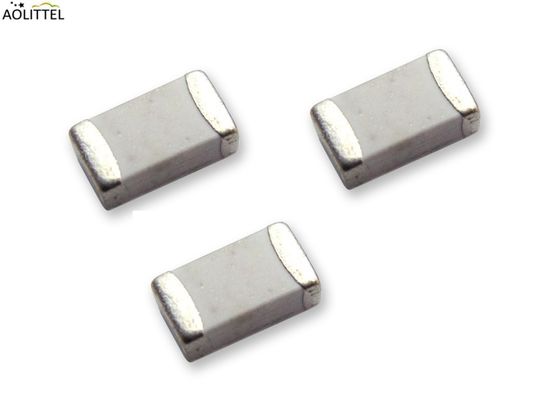

3216FF1.5-R 1206 velocemente soffiano la CC 1.5A dei fusibili 32VAC del supporto della superficie dell'incapsulamento del chip di SMD con la portata dell'UL CSA RoHS approvata

3000 pezzi
MOQ
Negotiable
prezzo
3216FF1.5-R 1206 velocemente soffiano la CC 1.5A dei fusibili 32VAC del supporto della superficie dell'incapsulamento del chip di SMD con la portata dell'UL CSA RoHS approvata
Caratteristiche Galleria Descrizione di prodotto Richieda una citazione
Caratteristiche
Specificazioni
Nome: SMD Chip Encapsulation Surface Mount Fuses
Fuse Type: Fast Blow
Rated Current: 1.5 A
CA di valutazione di tensione: 32VAC
Voltage Rating DC: 63VDC
Fuse Size / Group: 1206 (3216 metric)
Minimum Operating Temperature: - 65 C
Temperatura massima di funzionamento: + 125 C
Qualification: AEC-Q200
Packaging: Reel
Length: 3.2 mm
Width: 1.6 mm
Height: 0.75mm
Interrupt Rating: 50 Amps
Factory Pack Quantity: 3000 Pieces
Unit Weight: 0.002116 oz
Evidenziare:

fusibile resettable del supporto di superficie

,

fusibile termico del supporto di superficie

Informazioni di base
Luogo di origine: La Cina
Marca: Ao littel
Certificazione: UL,CAS,RoHS,Reach
Numero di modello: 12 100 1,5
Termini di pagamento e spedizione
Imballaggi particolari: Nastro in bobina, 3000 fusibili sulla nastro-e-bobina di 8mm su una bobina a 7 pollici (di 178mm) pe
Tempi di consegna: 10 giorni feriali
Termini di pagamento: T/T
Capacità di alimentazione: 8.000.000 pezzi al mese
Descrizione di prodotto


3216FF1.5-R 1206 Fast Blow SMD Chip Encapsulation Surface Mount Fuses 32VAC DC 1.5A con UL CSA RoHS Reach approvato


Benefici

Dimensioni ridotte con elevate correnti nominali
Ottima stabilità a temperatura
Alta affidabilità e resilienza
Caratteristiche di forte soppressione dell'arco


Dati ambientali

• Shock termico: MIL-STD-202, metodo 107, condizione di prova B (-65 °C a +125 °C)
• Vibrazione: MIL-STD-202, metodo 204, condizione di prova C (55 Hz - 2 kHz, 10 G)
• Resistenza all'umidità: MIL-STD-202, metodo 106,10 ciclo giornaliero
• Solderabilità: ANSI/J-STD-002, prova B
• Prova di resistenza aggiuntiva al calore della saldatura: MILSTD-202G Metodo 210F Condizione A
• Temperatura di funzionamento: -55 oC a +125 oC
• AEC-Q200 (250 mA a 7 A)

- Non si tratta di un problema di sicurezza.Epoxy Coated Photocell 11mm Diameter Photoresistor Light Sensor GM11528 With Light Resistance 10-20 KOhm Scarica________


Generale

I fusibili ad azione rapida aiutano a proteggere da sovracorrenti i sistemi che utilizzano fonti di corrente continua fino a 63VDC.La progettazione multilivello fornisce la massima corrente di tenuta nella più piccola impronta, riduce l'invecchiamento dovuto alla diffusione, migliora l'affidabilità e la resistenza del prodotto e migliora le alte temperature
Questo contribuisce a facilitare lo sviluppo di elettronica di consumo più affidabile e ad alte prestazioni come computer portatili, dispositivi multimediali, telefoni cellulari e altri dispositivi elettronici portatili.


Caratteristiche

Struttura monolitica a più strati con corpo in vetro, ceramica e elemento di fusione in argento
con una superficie di 600 mm o più ma non superiore a 600 mm
fornendo un'eccellente solderabilità
AEC-Q200 qualificato (250 mA a 7 A)
Fusibili a superficie ad azione rapida
Con potenza massima di 30 ampere
Ottime caratteristiche di temperatura e di ciclo
Compatibile con la saldatura a reflusso e a onda
RoHS conforme
Performance ad alte temperature
Intervallo di funzionamento da -55°C a +125°C


Metodo di saldatura

• Immersione in onde: 260 °C, massimo 10 secondi.
• Riflusso a infrarossi: 260 °C, 30 secondi al massimo.


Imballaggio


Dati del pacchetto
Numero della parte Descrizione
12 100 X 3000 fusibili su nastro e rullo da 8 mm su un rullo da 7 pollici (178 mm) per EIA Standard RS481



Applicazione

Protezione dei circuiti nei monitor LCD, nelle schede PC, nelle unità a disco, nei prodotti di comunicazione portatili, nei PDA, nelle fotocamere digitali, nei DVD, nei televisori, nei telefoni cellulari, nelle batterie ricaricabili, nei caricabatterie, ecc.


Specificità del materiale


Materiale del corpo di costruzione Fabbricazione a partire da materie tessili
Materiale di chiusura Argento, nichel, stagno
Elemento fusibile Fabbricazione a partire da:
Forza terminale

Prova di sospensione:
0603: 0,5 kg per 30 secondi;
1206 1,5 kg, 30 secondi;
0402 tipi di parti soddisfano il test di spinta da 2 libbre



Test di affidabilità


- No, no, no, no. Esame Requisito Condizione di prova Referenza di prova
1 Resistenza termica alla saldatura

variazione della DCR ≤ ± 10%
Nessun danno meccanico

Una immersione a (260±5) °C per (5±1) sec.

Dati di riferimento:
Metodo 210

2 Soldibilità Copertura minima del 95% Un tuffo a (235±5) °C per (5±1) sec

Dati di riferimento:
Metodo 208

3 Scosse termiche

variazione della DCR ≤ ± 10%
Nessun danno meccanico

1000 cicli tra -45 °C e +125 °C Riferimento a "Ao littel Standard"
4 Resistenza all'umidità

Variazione della DCR ≤ ± 15%
Nessun danno meccanico

10 cicli

Dati di riferimento:
Metodo 106

5 Vibrazioni meccaniche

variazione della DCR ≤ ± 10%
Nessun danno meccanico

0.4" D.A. o 30 G tra 5 e 3000 Hz

Dati di riferimento:
Metodo 204

6 Scosse meccaniche

variazione della DCR ≤ ± 10%
Nessun danno meccanico

Caduta da 1 m di altezza dal pavimento 10 volte Metodo 213
7 Forza terminale

variazione della DCR ≤ ± 10%
Nessun danno meccanico

30 secondi di sospensione per 1206 (1.0kg) e 0603 (0.5KG) Riferimento a "Ao littel Standard"
8 La vita Nessuna "apertura" elettrica durante la prova, la variazione della caduta di tensione deve essere inferiore al ± 20% del valore iniziale 80% Temperatura ambiente corrente nominale da +25 °C a +28 °C,2000 ore Riferimento alla norma Aolittel
9 Piegamento Nessuna "apertura" elettrica durante la prova 2 mm di piegatura, più di 5 secondi Riferimento a "Ao littel Standard"



Precauzioni e avvertimenti:

1La manipolazione del FUSO non deve essere abbandonata. Non devono essere causati frantumi durante la manipolazione dei FUSO. I componenti non devono essere toccati a mani nude. Si raccomandano guanti.Evitare la contaminazione della superficie del fusibile durante la manipolazione.
2"Saldatura Utilizzare flusso di tipo resina o flusso non attivato. Un pre riscaldamento insufficiente può causare crepe ceramiche. Non è raccomandato un raffreddamento rapido tramite immersione in solvente. Si raccomanda la completa rimozione del flusso.
3"L'elettrodo di montaggio non deve essere graffiato prima/durante/dopo il processo di montaggio.la temperatura superficiale del fusibile può essere molto elevata (ICL)- assicurarsi che i componenti adiacenti siano posizionati a una distanza sufficiente dalla fusibile per consentire un adeguato raffreddamento delle fusibili.Assicurarsi che i materiali adiacenti siano progettati per funzionare a temperature comparabili alla temperatura di superficie del fusibile. assicurarsi che le parti e i materiali circostanti resistano a questa temperatura. evitare la contaminazione della superficie del fusibile durante la lavorazione.
4"Operazione Utilizzare fusibili solo entro la gamma di temperatura di funzionamento specificata. Le condizioni ambientali non devono danneggiare i fusibili. Utilizzare i fusibili solo in condizioni atmosferiche normali.È necessario evitare che i fusibili a chip entrino in contatto con liquidi e solventi.. deve essere assicurato che l'acqua non entri nel fusibile del chip (ad es. attraverso i terminali della spina).il componente non deve essere immerso in acqua ma in liquidi idonei (eEvita la rugiada e la condensa.


Avviso:Le specifiche dei prodotti qui riportati sono soggette a modifiche senza preavviso.Le informazioni contenute nel presente documento sono destinate a fornire solo una descrizione del prodotto.Nessuna licenza, espressa o implicita, per estoppel o altro, a diritti di proprietà intellettuale è concessa da questo documento.Salvo quanto previsto nei termini e nelle condizioni di vendita di Aolittel per tali prodotti, Aolittel non si assume alcuna responsabilità e declina ogni garanzia espressa o implicita,relativa alla vendita e/o all'uso dei prodotti Wayon, compresa la responsabilità o le garanzie relative all'idoneità a un determinato scopo, commerciabilità, o violazione di qualsiasi brevetto, diritto d'autore o altro diritto di proprietà intellettuale.
