Casa /Prodotti/Fusibile di superficie del supporto/Fusibile lento metrico 2A 32VDC del supporto della superficie del colpo dell'incrocio 1608 SMD SingleFuse di ruscelli SF-0603SP200-2 per protezione di sovracorrente

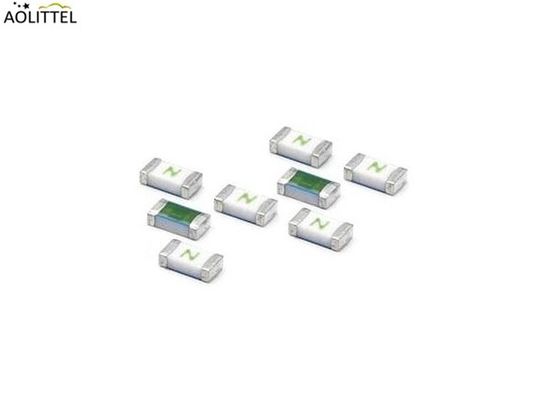

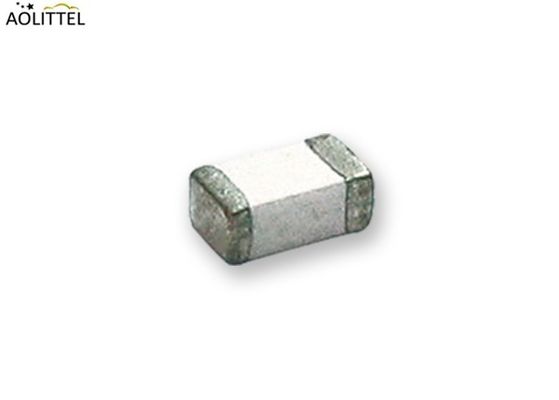

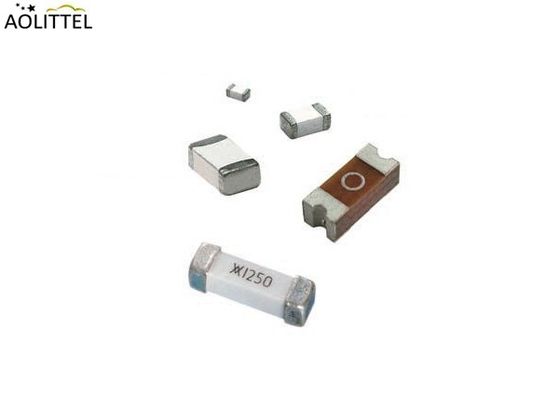

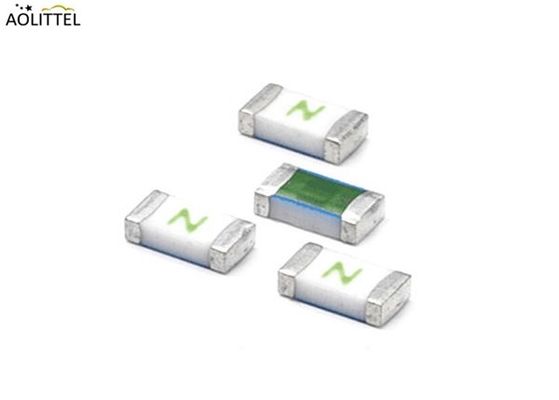

Fusibile lento metrico 2A 32VDC del supporto della superficie del colpo dell'incrocio 1608 SMD SingleFuse di ruscelli SF-0603SP200-2 per protezione di sovracorrente

5000 pezzi
MOQ
Negoziabile
prezzo
Fusibile lento metrico 2A 32VDC del supporto della superficie del colpo dell'incrocio 1608 SMD SingleFuse di ruscelli SF-0603SP200-2 per protezione di sovracorrente
Caratteristiche Galleria Descrizione di prodotto Richieda una citazione
Caratteristiche
Specificazioni
Product Category: Surface Mount Fuses
Fuse Type: Time Delay / Slow Blow
Current Rating: 2 A
Voltage Rating DC: 32 VDC
Fuse Size / Group: EIA 0603 (1608 metric)
Minimum Operating Temperature: - 20 C
Maximum Operating Temperature: + 105 C
Packaging: Reel
Resistance: 72 mOhm
Height: 0.48 mm
Length: 1.6 mm
Width: 0.81 mm
Interrupt Rating: 50 A at 32 VDC
Factory Pack Quantity: 5000 Pieces
Tradename: SinglFuse
Unit Weight: 0.000045 oz (0.12g)
Evidenziare:

fusibile resettable del supporto di superficie

,

fusibile termico del supporto di superficie
Informazioni di base
Marca: Ao littel
Numero di modello: 06.110.2
Termini di pagamento e spedizione
Imballaggi particolari: Nastro, 5000pcs/Reel, peso specifico: 2g/piece
Tempi di consegna: 10 giorni feriali
Termini di pagamento: T/T
Capacità di alimentazione: 800.000.000 pezzi
Descrizione di prodotto

Bourns SF-0603SP200-2 Cross 1608 SMD metrico SingleFuse Slow Blow Surface Mount Fuse 2A 32VDC per la protezione da sovraccarico

Descrizione

06La serie.110 è costituita da fusibili che stabiliscono lo standard del settore per prestazioni, affidabilità e qualità.Il design senza saldatura fornisce eccellenti caratteristiche di ciclo di accensione e spegnimento e temperatura durante l'uso e rende anche i nostri fusibili SMD più resistenti al calore e agli urti rispetto ai tipici fusibili subminiatura.

- Non si tratta di un problema di sicurezza.Fusibile lento metrico 2A 32VDC del supporto della superficie del colpo dell'incrocio 1608 SMD SingleFuse di ruscelli SF-0603SP200-2 per protezione di sovracorrente 0 Scarica________

Fusibile lento metrico 2A 32VDC del supporto della superficie del colpo dell'incrocio 1608 SMD SingleFuse di ruscelli SF-0603SP200-2 per protezione di sovracorrente 1

Caratteristiche

Fusibili a chip a pellicola sottile per la protezione da sovraccarico
1608 (EIA 0603) impronta miniatura
Imballaggi per montaggio automatico
UL elencato (UL 248-14)
Compatibile con la RoHS* e privo di alogeni

Capacità di resistenza ad alta corrente di trazione
Compatibile con la saldatura a reflusso e a onda
Costruzioni in ceramica e vetro
Eccellente integrità ambientale
Disconnessione positiva una volta
Materiale privo di foglie e di alogeni

Certificato AEC-Q200 per il settore automobilistico

Applicazione

Protezione secondaria per applicazioni a spazio limitato:


lettore DVD per cellulare
Unità di disco rigido

Memoria portatile

Dispositivi per il monitoraggio LCD

PDA

Telecamere digitali

Batterie ricaricabili

Carrieri per batterie

Set top box

Controller industriali

Caratteristiche elettriche del tempo chiaro

Caratteristiche elettriche del tempo chiaro
Corrente nominale 1.0In 2.0In 2.5 In
1A~8A Minimo 4 ore 1 ~ 60 sec 5 secondi al massimo

Caratteristiche elettriche

Parte n.

Classificato

Voltaggio

DC

Corrente nominale

(A)

 Capacità di rottura (A)1 Resistenza tipica al freddo (m Ohm)2 Diminuzione tipica della tensione (mV) Tipico pre-arco I2t (A)2Sec)3 Marchio Alfa
06 110 1 32V 1 50A 257.5 295 0.018 B/H
06 110 1.5 1.5 50A 137.5 220 0.065 H
06 110 2 2 50A 72 160 0.115 K.
06 110 2.5 2.5 50A 52 145 0.14 L
06 110 3 3 50A 35 130 0.21 O
06 110 3.5 3.5 50A 23.8 130 0.55 R
06 110 4 4 50A 21 120 0.52 S
06 110 5 5 50A 14 110 1.70 T
06 110 6 6 50A 8 110 2.30 V.
06 110 7 7 50A 5.6 90 3.0 X
06 110 8 8 50A 3.5 80 5.2 Z

* Indice di interruzione di corrente continua (misurato a tensione nominale, costante di tempo inferiore a 50 microsecondi, fonte della batteria)

* La resistenza al freddo a corrente continua è misurata a < 10% della corrente nominale a temperatura ambiente di 25°

* Tipico pre-arco I2t sono misurati a corrente di 10 In

Dimensione (unità: mm/pollice)

Fusibile lento metrico 2A 32VDC del supporto della superficie del colpo dell'incrocio 1608 SMD SingleFuse di ruscelli SF-0603SP200-2 per protezione di sovracorrente 2

Curva temporale chiara

Fusibile lento metrico 2A 32VDC del supporto della superficie del colpo dell'incrocio 1608 SMD SingleFuse di ruscelli SF-0603SP200-2 per protezione di sovracorrente 3

Test di affidabilità

Parametro Requisito Metodo di prova
Capacità di carico Nessuna fusione Corrente nominale, 4 ore
Tempo di fusione Entro 120 secondi 200% della corrente nominale
Capacità di interrompere Nessun danni meccanici Dopo l'interruzione del fusibile, applicare nuovamente la tensione nominale per 30 secondi
Prova di piegatura Niente danni meccanici. Distanza tra i punti di tenuta: 90 mm, piegatura: 3 mm, 1 volta, 30 secondi
Resistenza al calore della saldatura ±20 % 260 °C ± 5 °C, 10 secondi ± 1 secondo
Soldibilità Copertura minima del 95% 235 °C ±5 °C, 2 ±0,5 secondi 245 °C ±5 °C, 2 ±0,5 secondi (senza piombo)
Aumento della temperatura < 75 °C 100 per cento della sua corrente nominale, misura della temperatura superficiale
Resistenza al calore secco ±20 % 105 °C ± 5 °C, 1000 ore
Resistenza ai solventi. Nessun danno evidente sul rivestimento protettivo e sulla marcatura 0,23 °C ± 5 °C di alcol isopropilico, 90 secondi
Resistenza residua di potenza superiore a 10 k ohm Misurare la resistenza a corrente continua dopo la fusione
Shock termico . DR < 10 %... -20 °C / +25 °C / +125 °C / +25 °C, 10 cicli

Caratteristiche ambientali

Temperatura di funzionamento -20 °C a +105 °C
Condizioni di conservazione-temperatura Da +5 °C a +35 °C
Condizioni di conservazione - Durata di conservazione 2 anni dalla data di produzione
Condizioni di conservazione: umidità Da 40 a 75 per cento
Livello di sensibilità all'umidità 1
Classificazione ESD (HBM) Classe 6

Informazioni sul pacchetto

Modello QTY/Roll

06 110 X 5000 pezzi

Nota: imballaggio del rullo secondo la norma EIA-481-1
