Casa /Prodotti/Fusibile di superficie del supporto/0603 fusibili di superficie molto Rapido agenti sottili del supporto del film di dimensione con la valutazione del 250mA-8A 63VDC 32VDC

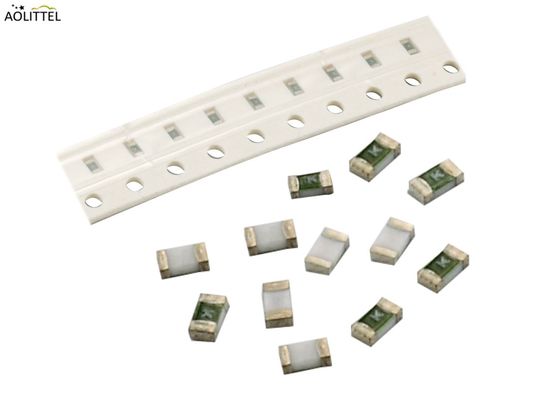

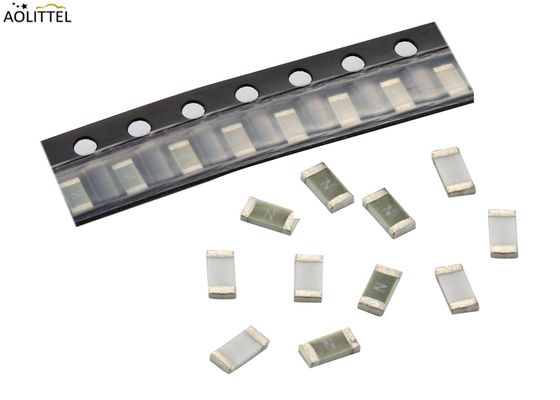

0603 fusibili di superficie molto Rapido agenti sottili del supporto del film di dimensione con la valutazione del 250mA-8A 63VDC 32VDC

5000 pezzi
MOQ
Negoziabile
prezzo
0603 fusibili di superficie molto Rapido agenti sottili del supporto del film di dimensione con la valutazione del 250mA-8A 63VDC 32VDC
Caratteristiche Galleria Descrizione di prodotto Richieda una citazione
Caratteristiche
Specificazioni
Nome del prodotto: Fusibili di superficie molto Rapido agenti del supporto
Dimensione: 0603
Intervallo di corrente: 0.25-8A
Tensione nominale: 32VCC/63VCC
Capacità di rottura: 50A/80A
Imballaggio: Nastro in bobina
Evidenziare:

Fusibile di superficie del chip del supporto

,

fusibile termico del supporto di superficie
Informazioni di base
Marca: Ao littel
Numero di modello: 06,000 serie
Termini di pagamento e spedizione

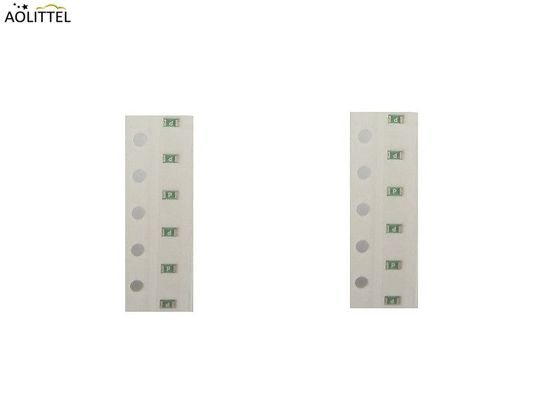

Imballaggi particolari: Nastro, 5Kpcs per bobina
Tempi di consegna: 10 giorni feriali
Termini di pagamento: T/T
Capacità di alimentazione: 500.000.000 pezzi
Descrizione di prodotto

0603 Dimensione Film sottile Fusibili di montaggio superficiale ad azione molto rapida con potenza nominale 250mA-8A 63VDC 32VDC

Caratteristiche

• Compatibile con saldature prive di piombo e profili a temperature più elevate
• I materiali ad alte prestazioni offrono prestazioni migliori nelle applicazioni ad elevate temperature ambientali

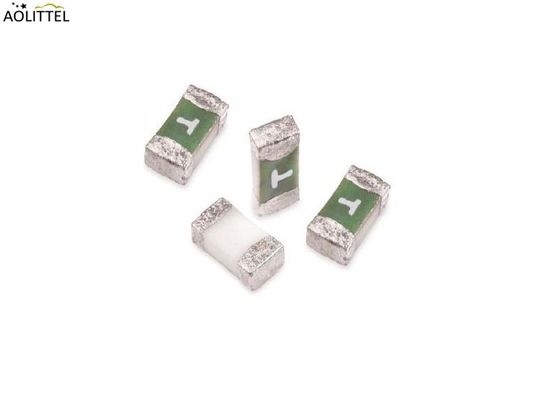

• Marcato sulla superficie superiore con un codice per consentire l'identificazione dell'amplificatore senza test
• Basso profilo per applicazioni sensibili all'altezza
• Superficie piana per le operazioni di pick-and-place
• Il materiale di copertura dell'elemento è resistente alle operazioni di pulizia standard del settore
• Pad di montaggio e prestazioni elettriche
• senza alogeni, senza piombo e conforme alla direttiva RoHS
• Capacità di resistere ad un'elevata corrente d'ingresso

- Non si tratta di un problema di sicurezza.Epoxy Coated Photocell 11mm Diameter Photoresistor Light Sensor GM11528 With Light Resistance 10-20 KOhm Scarica________

Generale

Il 06.100 Series Fast-Acting Surface Mount Fuse (SMF) is an ultra small (0603 size) thin-film device designed for secondary protection of circuits used in space constrained applications such as hand-held portable electronic devices.

Questa serie è al 100% priva di piombo e soddisfa i requisiti della direttiva RoHS.

Applicazioni

Protezione secondaria per applicazioni a spazio limitato:


• Cellulari
• confezioni di batterie
• Fotocamere digitali
• lettori DVD
• Dischi rigidi.

Dimensioni (unità: mm/pollice)

0603 fusibili di superficie molto Rapido agenti sottili del supporto del film di dimensione con la valutazione del 250mA-8A 63VDC 32VDC 1

Disposizione del pad (unità: mm/pollice)

0603 fusibili di superficie molto Rapido agenti sottili del supporto del film di dimensione con la valutazione del 250mA-8A 63VDC 32VDC 2

Specificativi elettrici per articolo

Parte n.

Classificato

Voltaggio

DC

Corrente nominale

(A)

 Capacità di rottura (A)1 Resistenza tipica al freddo (m Ohm)2 Diminuzione tipica della tensione (mV) Tipico pre-arco I2t (A)2Sec)3 Marchio Alfa
06 100 0.25 63V 32 V 0.250 50A 3250 893 0.00042 D
06 100 0.375 0.375 50A 1310 587 0.00093 E
06 100 0.5 0.500 50A 1070 582 0.0020 F
06 100 0.75 0.750 50A 470 427 0.0092 G
06 100 1 1 50A 257.5 295 0.018 B/H
06 100 1.5 1.5 50A 137.5 220 0.065 H
06 100 2 - 2 50A 72 160 0.115 K.
06 100 2.5 2.5 50A 52 145 0.14 L
06 100 3 3 50A 35 130 0.21 O
06 100 3.5 3.5 50A 23.8 130 0.55 R
06 100 4 4 50A 21 120 0.52 S
06 100 5 5 50A 14 110 1.70 T
06 100 6 6 50A 8 110 2.30 V.
06 100 7 7 50A 5.6 80 2.8 X
06 100 8 8 50A 3.5 75 4.96 Z
Caratteristiche del soffio
Caratteristiche elettriche del tempo chiaro
Corrente nominale 1.0In 2.0In
250mA~8A Minimo 4 ore 60 secondi al massimo

Curva temporale chiara

0603 fusibili di superficie molto Rapido agenti sottili del supporto del film di dimensione con la valutazione del 250mA-8A 63VDC 32VDC 3

Caratteristiche del prodotto

Materiale

Corpo: Substrato avanzato ad alta temperatura

Terminazioni: 100% stagno su nichel su rame

Rivestimento di copertura per elementi: rivestimento conforme
Temperatura di funzionamento -55°C a 90°C. Consulta la tabella della curva di variazione della temperatura.
Umidità MIL-STD-202, metodo 103, condizione D
Shock termico Resiste a 5 cicli di ₹ 55C a 125C
Vibrazione Per MIL-STD-202
Resistenza all'isolamento (dopo apertura) Altri dispositivi per il controllo delle emissioni
Resistenza al calore di saldatura MIL-STD-202, metodo 210, condizione D

Imballaggio

Opzione di imballaggio Specifica dell'imballaggio Quantità
Nastro e bobina da 8 mm EIA-481 Rev. D (IEC 60286, parte 3) 5000

Parametri di saldatura

Condizione di riflusso Pb ️ Libera riunione
Temperatura di pre riscaldamento Min (Ts(min)) 150°C
Temperatura massima di pre riscaldamento (Ts ((max)) 200°C
Tempo di pre riscaldamento (min a max) (t) 60 180 secondi
Rapidozza media di accelerazione (Liquidus Temp (TL) fino al picco) 5°C/secondo massimo
TS (max) a TL - Tasso di incremento 5°C/secondo massimo
Flusso di ritorno - Temperatura (TL) (Liquidus) 217°C
Riportamento - Temperatura (tL) 60 150 secondi
Temperatura di picco (TP) 250+0/-5 °C
Tempo entro 5°C dalla temperatura massima effettiva (tp) 20 40 secondi
Tasso di riduzione 5°C/secondo massimo
Tempo 25°C fino alla temperatura massima (TP) 8 minuti al massimo.
Non superare 260°C
Saldatura a onde 260°C, 10 secondi al massimo.
