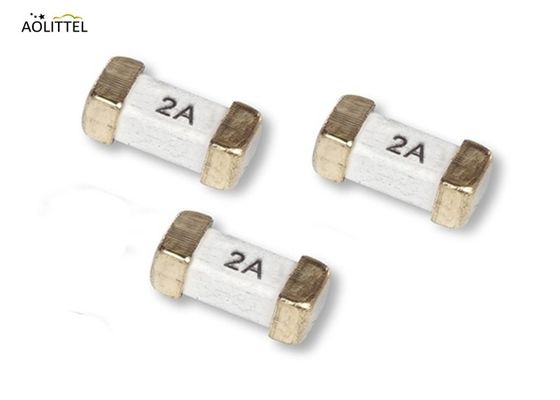

il supporto quadrato Rapido agente della superficie di forma del mattone di 6.3A 300VAC 2410 SMD fonde SSF1630 per l'alimentazione elettrica
Caratteristiche
Agire veloce del , capacità di withstand di afflusso
Dimensione compatta
L'ampia temperatura di funzionamento ha suonato
Vasta gamma della valutazione corrente disponibile
Più alti profili termici
Fino alla valutazione massima di tensione 125V
____________________________________________________________________________Download______

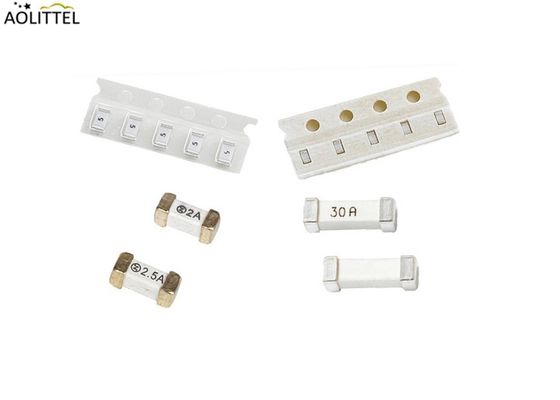

Descrizione
2410 fusibili rapido agenti del supporto della superficie di forma del quadrato di serie di SSF adottano la costruzione dell'Cavo-in-aria (WIR). La piccola orma con vasta gamma della valutazione corrente disponibile fa l'ideale del fusibile per le applicazioni della protezione di sovracorrente, in sia circuiti di CC che di CA facendo uso della tecnologia di superficie del supporto. La serie SMFF2410 è inoltre RoHS compiacente e senza alogeno rispettare la norma ambientale globale.
Applicazione archivata
Pacchetti della batteria
Telefoni cellulari
Lettori DVD
Macchine fotografiche digitali
Attrezzature del gioco
Monitor LCD e moduli
Apparecchio medico
Attrezzature/unità periferiche relative al PC
Alimentazione elettrica
Stazione base senza fili
Approvazione dell'agenzia e conformità ambientale
Agenzia | Gamma di ampère | Numero di archivio dell'agenzia |
50mA ~ 7A | E340427 (JDYX2) | |
50mA ~ 7A | E340427 (JDYX8) | |
50mA ~ 7A | 2011/65/EU | |
50mA ~ 7A | 61249-2-21:2003 di IEC |
Caratteristiche elettriche
Parte No. |
Ampère Valutazione |
Tensione Valutazione |
Rottura Capacità |
Freddo nominale Resistenza (Ohm) |
I2TMelting La totalità (A2. S) |
Approvazioni dell'agenzia | |
SSF0250 | 250mA | 300VAC |
50A@300VAC 50A@250VAC 200A@125VAC |
0,860 | 0,145 | ● | ● |
SSF0300 | 300mA | 0,620 | 0,162 | ● | ● | ||
SSF0315 | 315mA | 0,550 | 0,189 | ● | ● | ||
SSF0375 | 375mA | 0,470 | 0,200 | ● | ● | ||
SSF0400 | 400mA | 0,380 | 0,238 | ● | ● | ||
SSF0500 | 500mA | 0,320 | 0,275 | ● | ● | ||
SSF0600 | 600mA | 0,285 | 0,470 | ● | ● | ||
SSF0630 | 630mA | 0,256 | 0,566 | ● | ● | ||
SSF0700 | 700mA | 0,208 | 0,805 | ● | ● | ||
SSF0750 | 750mA | 0,175 | 1,240 | ● | ● | ||
SSF0800 | 800mA | 0,155 | 1,880 | ● | ● | ||
SSF1100 | 1A | 0,148 | 3,500 | ● | ● | ||
SSF1125 | 1.25A | 0,102 | 4,760 | ● | ● | ||
SSF1150 | 1.5A | 0,085 | 6,305 | ● | ● | ||
SSF1200 | 2A | 0,044 | 8,950 | ● | ● | ||
SSF1250 | 2.5A | 0,043 | 16,025 | ● | ● | ||
SSF1300 | 3A | 0,033 | 21,560 | ● | ● | ||
SSF1315 | 3.15A | 0,029 | 22,750 | ● | ● | ||
SSF1350 | 3.5A | 0,027 | 27,050 | ● | ● | ||
SSF1400 | 4A | 0,025 | 31,808 | ● | ● | ||
SSF1500 | 5A | 0,019 | 40,250 | ● | ● | ||
SSF1600 | 6A | 0,018 | 67,245 | ● | ● | ||
SSF1630 | 6.3A | 0,017 | 73,550 | ● | ● | ||
SSF1700 | 7A | 0,015 | 76,280 | ● | ● |
Dimensione
unità: millimetro
Specifiche fisiche
Materiali |
Substrato: Ceramico Termini: Cappuccio d'ottone placcato Au Elemento: Cavo della lega placcata o di rame dell'argento |
Solderability | MIL-STD-202, metodo 208 |
Parametri di saldatura |
Lega per saldatura di Wave: 260°C, massimo 10 secondi. Lega per saldatura di riflusso: 260°C, lega per saldatura massima della mano da 5 secondi: 300°C, massimo 2 secondi. |
Esempio di applicazione
Sviluppo del prodotto
1. Dimensione & forma del fusibile
La forma e la dimensione del fusibile è determinata dallo spazio disponibile all'interno di progettazione di circuito e dei requisiti del montaggio. Nota: riferisca prego a questo catalogo per le caratteristiche di fusibile e le specifiche fisiche.
2. Approvazioni dell'agenzia di sicurezza
Selezioni il fusibile secondo le approvazioni pertinenti richieste di certificazione di sicurezza del prodotto. Nota: riferisca prego a questo catalogo per le caratteristiche di fusibile e le specifiche fisiche.
3. Valutazione di tensione
Il fusibile selezionato dovrebbe avere una valutazione di tensione superiore o uguale alla tensione applicata del circuito, cioè, la tensione applicata deve essere più piccola di o uguale a tensione nominale. Per esempio, un fusibile 125V può essere utilizzato soltanto in un circuito che è più piccolo di o uguale a 125V, così non può essere utilizzato in un circuito 250V. D'altra parte, un fusibile 250V può essere utilizzato nel circuito che è più piccolo di o uguale a 250V, così comprende la gamma 125V.
4. Valutazione corrente (dentro)
Valutazione corrente (dentro) = il funzionamento costante massimo della corrente/(ratio* di decomposizione del fusibile la temperatura ambiente applicata che riduce le imposte)
