Casa /Prodotti/Fusibile di superficie del supporto/Fusibile ad azione ritardata SST1315 del supporto SMD della superficie approvato UL di serie di 300V 3.15A 2410 per illuminazione del LED

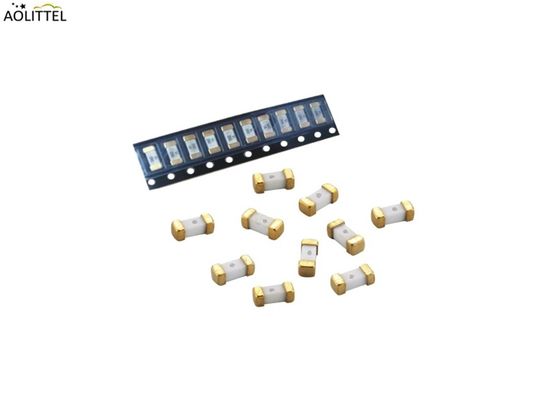

Fusibile ad azione ritardata SST1315 del supporto SMD della superficie approvato UL di serie di 300V 3.15A 2410 per illuminazione del LED

1000 pezzi
MOQ
USD 0.035 to 0.05 Per Pieces
prezzo
Fusibile ad azione ritardata SST1315 del supporto SMD della superficie approvato UL di serie di 300V 3.15A 2410 per illuminazione del LED
Caratteristiche Galleria Descrizione di prodotto Richieda una citazione
Caratteristiche
Specificazioni
Tipo di fusibile: Fusibile SMD a montaggio superficiale
Dimensione: 1808/6125/2410
Tipo di colpo: Colpo lento
Valore corrente: 3.15A (50mA-7A)
Tensione nominale: 300VAC
Approvazioni: UL, cUL
Resistenza: 0,029 ohm
La totalità di I2TMelting (: 22,75 A2.S
Cappucci di fine: Au o cappuccio d'ottone placcato nastro
Corpo: Metropolitana ceramica del quadrato non trasparente
Elemento del fusibile: Cavo della lega Cu-AG
Gamma temporanea di funzionamento: -55°C a 125°C
Evidenziare:

Fusibile di superficie del chip del supporto

,

fusibile termico del supporto di superficie
Informazioni di base
Certificazione: UL,CUL
Numero di modello: SST1315
Termini di pagamento e spedizione
Imballaggi particolari: Leghi & annaspi, 1000pcs per bobina.
Tempi di consegna: 7-10 giorni feriali
Termini di pagamento: T/T
Capacità di alimentazione: 5.000.000 pezzi alla settimana
Descrizione di prodotto

UL approvato 300V 3.15A Ritardo temporale 2410 Serie Surface Mount SMD Fuse SST1315 Per illuminazione LED

Applicazione

Elettronica di consumo
Apparecchi per la casa
Dispositivo di alimentazione
Sistema di telecomunicazioni
Dispositivo per autoveicoli
Apparecchiature industriali
Apparecchiature mediche

Dispositivo di ricarica della batteria

- Non si tratta di un problema di sicurezza.Epoxy Coated Photocell 11mm Diameter Photoresistor Light Sensor GM11528 With Light Resistance 10-20 KOhm Scarica________

Specificità

P/N

Ampere

Classificazione

Voltaggio

Classificazione

Rottura

Capacità

Caldo nominale

Resistenza

(Ohms)

Io...2Fusione

Integrale ((A)2.S)

 Agenzia Approvazioni
UL CUL
SST0250 250 mA 300VAC

50A@300VAC

50A@250VAC

200A@125VAC

 0.860 0.145 ● ●
SST0300 300 mA 0.620 0.162 ● ●
SST0315 315mA 0.550 0.189 ● ●
SST0375 375 mA 0.470 0.200 ● ●
SST0400 400 mA 0.380 0.238 ● ●
SST0500 500 mA 0.320 0.275 ● ●
SST0600 600 mA 0.285 0.470 ● ●
SST0630 630 mA 0.256 0.566 ● ●
SST0700 700 mA 0.208 0.805 ● ●
SST0750 750 mA 0.175 1.240 ● ●
SST0800 800 mA 0.155 1.880 ● ●
SST1100 1A 0.148 3.500 ● ●
SST1125 1.25A 0.102 4.760 ● ●
SST1150 1.5A 0.085 6.305 ● ●
SST1200 2A 0.044 8.950 ● ●
SST1250 2.5A 0.043 16.025 ● ●
SST1300 3A 0.033 21.560 ● ●
SST1315 3.15A 0.029 22.750 ● ●
SST1350 3.5A 0.027 27.050 ● ●
SST1400 4A 0.025 31.808 ● ●
SST1500 5A 0.019 40.250 ● ●
SST1600 6A 0.018 67.245 ● ●
SST1630 6.3A 0.017 73.550 ● ●
SST1700 7A 0.015 76.280 ● ●

Struttura (unità: mm)

Fusibile ad azione ritardata SST1315 del supporto SMD della superficie approvato UL di serie di 300V 3.15A 2410 per illuminazione del LED 1

Materiale

- No, no, no. Nome della parte Materiale
1 Cappucci di fine Cappuccio in ottone placcato
2 Corpo Tubo ceramico quadrato non trasparente
3 Elemento di fusibile Cavi in lega di Cu-Ag

Caratteristiche della corrente di funzionamento

Percentuale di ampere nominali(In) Il tempo di soffiare
100% * In 4 ore Min
200% * 120 secondi Max.

Aspetto e configurazione

Aspetto: nessuna macchia significativa, ruggine o crepa, il segno deve essere facilmente riconoscibile.

Forma: Fuso di montaggio superficiale

Informazioni sulla confezione: MPQ:1000pcs, Tape&Reel

Prova di affidabilità

- No, no, no. Articolo Contenuto Norme di riferimento
1 Marcatura del prodotto Marchio, Ampere Norme di marcatura AOLITEL
2 Temperatura di funzionamento -55°C a 125°C IEC 60068-2-1/2
3 Soldibilità T=240°C±5°C, t=3sec±0.5sec, Copertura ≥95% MIL-STD-202, metodo 208
4 Resistenza al calore di saldatura 10 secondi a 260°C MIL-STD-202, metodo 210, condizione di prova B
5 Resistenza all'isolamento (dopo apertura) 10,000 ohm minimo MIL-STD-202, metodo 302, condizione di prova A
6 Shock termico 5 cicli, -65°C / +125°C, 15 minuti ad ogni estremo MIL-STD-202, metodo 107, condizione di prova B
7 Scosse meccaniche Pico di 100G ̊ per 6 millisecondi, 3 cicli MIL-STD-202, metodo 213, prova I
8 Vibrazione 0Amplitudine, 10-55 Hz in 1 min. 2 ore ciascuna XYZ=6 ore MIL-STD-202, metodo 201
9 Resistenza all'umidità 10 cicli MIL-STD-202, metodo 106

Curve medie di corrente temporale

Fusibile ad azione ritardata SST1315 del supporto SMD della superficie approvato UL di serie di 300V 3.15A 2410 per illuminazione del LED 2

Caratteristica ambientale

Quando si sceglie la specifica del fusibile, se la temperatura ambiente di funzionamento al di là del campo di applicazione

Dalle 20 a 30°C, l'ingegnere deve considerare l'affetto della temperatura ambientale ai fusibili.

Si prega di fare riferimento a: Curva di ripartizione della temperatura:

Fusibile ad azione ritardata SST1315 del supporto SMD della superficie approvato UL di serie di 300V 3.15A 2410 per illuminazione del LED 3
