Casa /Prodotti/Fusibile di superficie del supporto/Il supporto della superficie del centro del cavo di precisione dell'UL 248-14 dell'incrocio di SinglFuse SF-2410FP100W-2 di ruscelli fonde il SEF 1.0A 2410 velocemente agenti

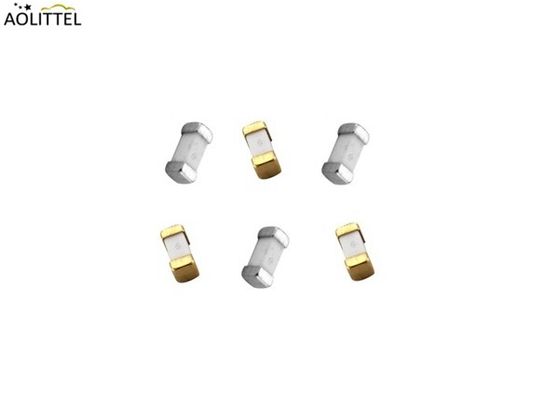

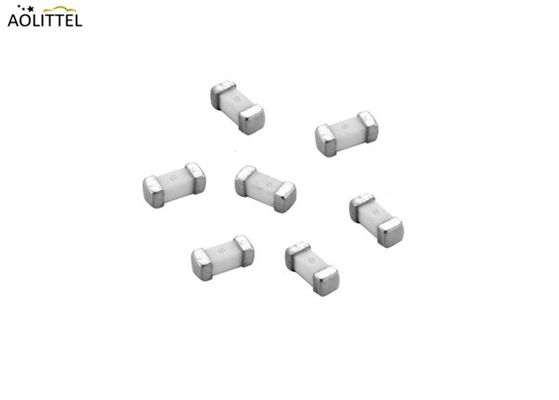

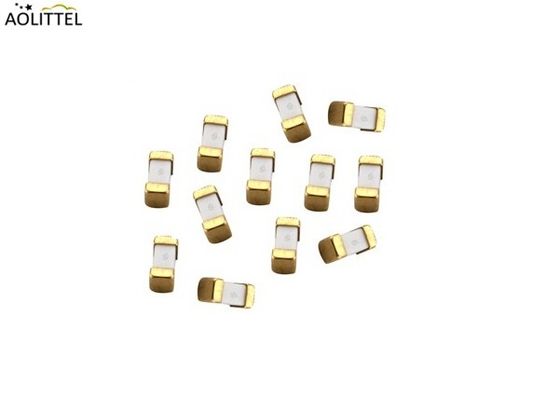

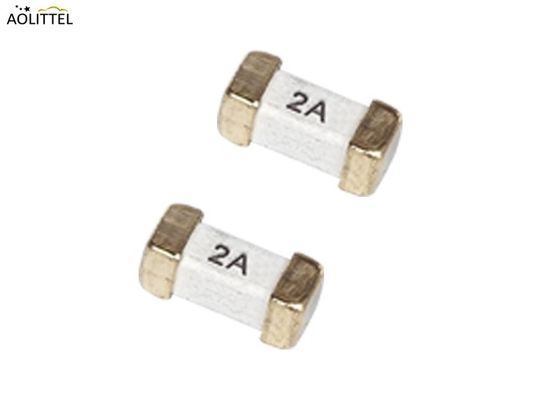

Il supporto della superficie del centro del cavo di precisione dell'UL 248-14 dell'incrocio di SinglFuse SF-2410FP100W-2 di ruscelli fonde il SEF 1.0A 2410 velocemente agenti

1000 pezzi
MOQ
0.035 to 0.06 USD Per Pieces
prezzo
Il supporto della superficie del centro del cavo di precisione dell'UL 248-14 dell'incrocio di SinglFuse SF-2410FP100W-2 di ruscelli fonde il SEF 1.0A 2410 velocemente agenti
Caratteristiche Galleria Descrizione di prodotto Richieda una citazione
Caratteristiche
Specificazioni
Categoria di prodotto: Fusibile di superficie del supporto
Produttore: Aolittel
RoHS: - Sì, sì.
Tipo di fusibile: Colpo veloce
Classificazione attuale: 1A (0.2-7A)
CA di valutazione di tensione: 250 VCA
CC di valutazione di tensione: 125 VCC
Dimensione/gruppo del fusibile: 2410 (6125 metrici)
Temperatura minima di funzionamento: -55C
Temperatura massima di funzionamento: +125C
Imballaggio: Nastro in bobina
Resistenza al freddo nominale: 0,044 ohm
Quantità di imballaggio in fabbrica: 1000
Valutazione di interruzione: 100 A a 250 VCA, 50 A a 125 VCC, 300 A a 32 VCC
Evidenziare:

Fusibile di superficie del chip del supporto

,

fusibile termico del supporto di superficie
Informazioni di base
Luogo di origine: La Cina
Marca: AO LITTEL
Certificazione: UL
Numero di modello: SEF1100
Termini di pagamento e spedizione
Imballaggi particolari: Nastro in bobina, 1.000 pc in una bobina da 7 pollici del diametro, ampio nastro di 12mm, norma 481
Tempi di consegna: 7-10 giorni lavorativi
Termini di pagamento: T / T, unione occidentale
Capacità di alimentazione: 100.000 pezzi alla settimana
Descrizione di prodotto

Bourns SinglFuse SF-2410FP100W-2 Cross UL 248-14 Precision Wire Core Surface Mount Fuses SEF 1.0A Fast acting 2410

Applicazione

Televisioni LCD / LED
Prodotti bianchi
Server per PC

Dispositivi per il monitoraggio LCD
Convertitori di corrente continua
Invertitori a corrente continua
Notebook / ultrabook
Sistemi di telecomunicazione
Caricabatterie

- Non si tratta di un problema di sicurezza.Epoxy Coated Photocell 11mm Diameter Photoresistor Light Sensor GM11528 With Light Resistance 10-20 KOhm Scarica________

Caratteristiche

Fusibili a colpo singolo per la protezione da sovraccarico
6125 (EIA 2410)
Precisione di azione rapida
UL 248-14 elencato
Compatibile con la RoHS* e privo di alogeni
Progettazione SMD del nucleo del filo
Imballaggi per montaggio automatico

Dimensione

Il supporto della superficie del centro del cavo di precisione dell'UL 248-14 dell'incrocio di SinglFuse SF-2410FP100W-2 di ruscelli fonde il SEF 1.0A 2410 velocemente agenti 1

Numerazione delle parti

Catalogo

- No, no, no, no.

Ampere

Classificazione

Voltaggio

Classificazione

Rottura

Capacità

Caldo nominale

Resistenza

(Ohms)

Io...2Fusione

Integrale ((A)2.S)

 Agenzia Approvazioni
UL CUL
SEF0200 200 mA 250 VAC

50A@300VAC

50A@250VAC

200A@125VAC

 0.960 0.148 ● ●
SEF0250 250 mA 0.860 0.145 ● ●
SEF0300 300 mA 0.620 0.162 ● ●
SEF0315 315mA 0.550 0.189 ● ●
SEF0375 375 mA 0.470 0.200 ● ●
SEF0400 400 mA 0.380 0.238 ● ●
SEF0500 500 mA 0.320 0.275 ● ●
SEF0600 600 mA 0.285 0.470 ● ●
SEF0630 630 mA 0.256 0.566 ● ●
SEF0700 700 mA 0.208 0.805 ● ●
SEF0750 750 mA 0.175 1.240 ● ●
SEF0800 800 mA 0.155 1.880 ● ●
SEF1100 1A 0.148 3.500 ● ●
SEF1125 1.25A 0.102 4.760 ● ●
SEF1150 1.5A 0.085 6.305 ● ●
SEF1200 2A 0.044 8.950 ● ●
SEF1250 2.5A 0.043 16.025 ● ●
SEF1300 3A 0.033 21.560 ● ●
SEF1315 3.15A 0.029 22.750 ● ●
SEF1350 3.5A 0.027 27.050 ● ●
SEF1400 4A 0.025 31.808 ● ●
SEF1500 5A 0.019 40.250 ● ●
SEF1600 6A 0.018 67.245 ● ●
SEF1630 6.3A 0.017 73.550 ● ●
SEF1700 7A 0.015 76.280 ● ●

Caratteristiche ambientali

Temperatura di funzionamento -55 °C a +125 °C
Condizioni di conservazione Temperatura Da +5 °C a +35 °C
Umidità Da 40 a 75 per cento
Durata di conservazione 2 anni dalla data di produzione
Livello di sensibilità all'umidità 1
Classificazione ESD (HBM) Classe 6

Prestazioni del Times

Percentuale di ampere nominale(In)

Il tempo di soffiare
100% * In 4 ore Min
200% * 120 secondi Max.
1000% * In 10 ms Min

Curve medie di corrente temporale

Il supporto della superficie del centro del cavo di precisione dell'UL 248-14 dell'incrocio di SinglFuse SF-2410FP100W-2 di ruscelli fonde il SEF 1.0A 2410 velocemente agenti 2

Test di affidabilità

- No, no, no, no. Esame Requisito Condizione di prova Riferimento di prova
1 Rifluenza e piegatura

variazione della DCR ≤ 20% (≤ 10% per ≤ 1 A)

Nessun danno meccanico

 3 ricorrenti a 245 °C seguiti da un
Curvatura di 2 mm		 Riferimento alla STP
documento
2 Soldibilità Copertura minima del 90% Un tuffo a 245 °C per 5 secondi Dati di riferimento:
Metodo 208
3 Calore di saldatura
resistenza		 variazione della DCR ≤ 20% (≤ 10% per ≤ 1 A)
Copertura della nuova saldatura ≤ 75%		 Un tuffo a 260 °C per 10 secondi Dati di riferimento:
Metodo 210
4 Resistenza all'umidità Variazione della DCR ≤ ±15 % Nessuna corrosione eccessiva 10 cicli Dati di riferimento:
Metodo 106
5 Spruzzo di sale Variazione della DCR ≤ ± 10%
Nessuna corrosione eccessiva		 Esposizione di 48 ore, soluzione salina al 5% Dati di riferimento:
Metodo 101
6 Vibrazioni meccaniche Variazione della DCR ≤ ± 10%
Nessun danno meccanico		 0.4 pollici D.A. o 30 G tra
5-3000 Hz		 Dati di riferimento:
Metodo 204
7 Scosse meccaniche Variazione della DCR ≤ ± 10%
Nessun danno meccanico		 1500 G, 0,5 ms, scosse a semisino Dati di riferimento:
Metodo 213
8 Shock termico Variazione della DCR ≤ ± 10%
Nessun danno meccanico		 100 cicli tra -65 °C e +125 °C Dati di riferimento:
Metodo 107
9 La vita Nessuna “apertura” elettrica durante la prova
La variazione della caduta di tensione deve essere inferiore
meno del ± 20% del valore iniziale		 80 per cento di corrente nominale (75 per cento per fusibili < 1 A)
per 2000 ore a temperatura ambiente
+25 °C		 Riferimento alla STP
documento


* Direttiva RoHS 2002/95/CE del 27 gennaio 2003, compreso l'allegato e la nuova versione RoHS 2011/65/UE dell'8 giugno 2011.
** Bourns considera un prodotto come "senza alogeni" se a) il contenuto di Bromo (Br) è pari o inferiore a 900 ppm;
b) il tenore di cloro (Cl) è pari o inferiore a 900 ppm e c) il tenore totale di bromo (Br) e di cloro (Cl) è pari o inferiore a 1500 ppm.
Le specifiche possono essere modificate senza preavviso.
Le caratteristiche e i parametri dei dispositivi indicati nella presente scheda possono variare e variano in base alle diverse applicazioni e le prestazioni effettive dei dispositivi possono variare nel tempo.Gli utenti dovrebbero verificare le prestazioni effettive del dispositivo nelle loro applicazioni specifiche.

Curva di degradazione termica di corrente nominale

Il supporto della superficie del centro del cavo di precisione dell'UL 248-14 dell'incrocio di SinglFuse SF-2410FP100W-2 di ruscelli fonde il SEF 1.0A 2410 velocemente agenti 3

Raccomandazioni per il riflusso della saldatura

Il supporto della superficie del centro del cavo di precisione dell'UL 248-14 dell'incrocio di SinglFuse SF-2410FP100W-2 di ruscelli fonde il SEF 1.0A 2410 velocemente agenti 4

Condizione di riflusso Assemblaggio privo di Pb
Tasso medio di incremento (Ts ((max) a Tp) 5°C/secondo al massimo.
Precalore Temperatura Min (Ts(min)) 150°C
Temperatura massima (Ts ((max)) 200°C
Tempo (min a max) (t) 60-120 secondi
Riportamento Temperatura (T)L) 220°C
Tempo massimo (t)L) 60 secondi
Temperatura di picco ((Tp) 260°C massimo
Tasso di riduzione 5°C/secondo massimo
Tempo da 25°C a temperatura massima (Tp) 8 minuti al massimo

Profili di temperatura raccomandati per la saldatura a onde

Il supporto della superficie del centro del cavo di precisione dell'UL 248-14 dell'incrocio di SinglFuse SF-2410FP100W-2 di ruscelli fonde il SEF 1.0A 2410 velocemente agenti 5

La saldatura a onde è adatta ai modelli di taglia 2410.

Imballaggio

1,000 pcs in 7 pollici di diametro. bobina, nastro largo 12 mm, EIA Standard 481
