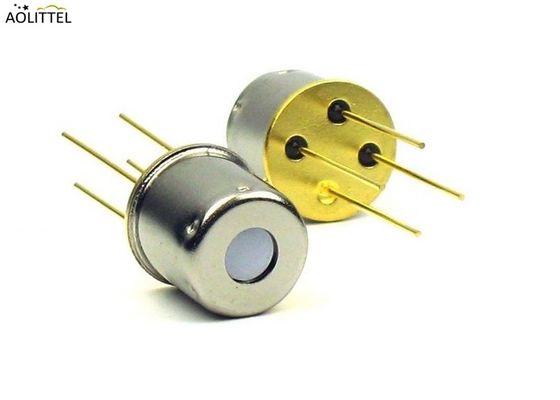

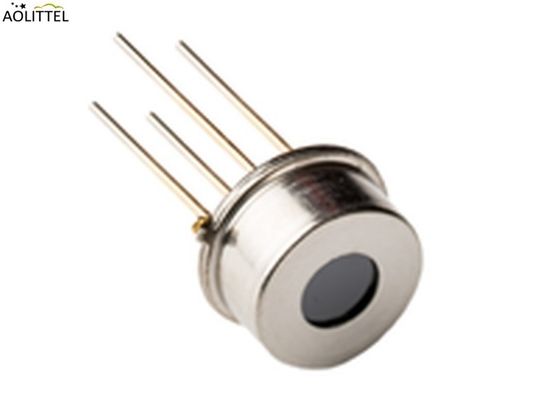

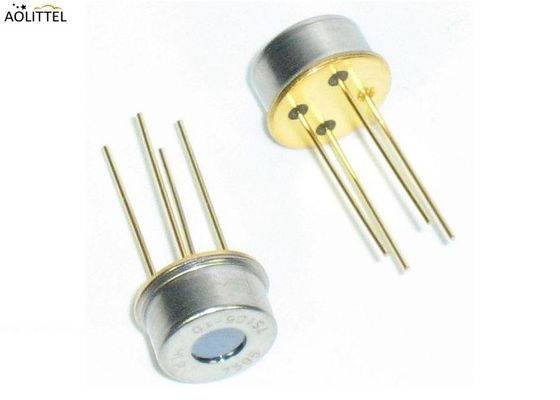

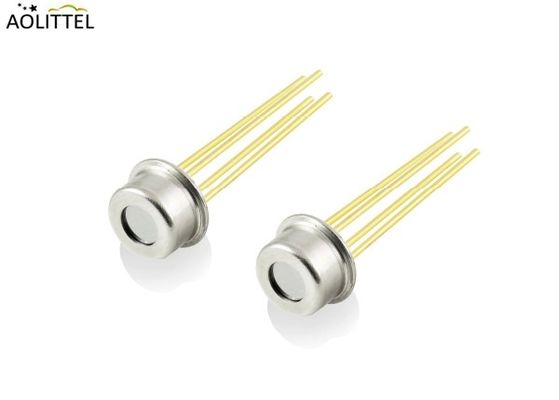

Sensore di temperatura infrarosso del batterio termofilo di IR del pacchetto TO-46 100K 3950 ISB-TS45H per la misura senza contatto di temperatura

TO-46 Pacchetto Sensore di temperatura IR infrarosso per termopile 100K 3950 ISB-TS45H per misurazione della temperatura senza contatto

Presentazioni

- Non si tratta di un problema di sicurezza. Scarica________

Dimensione

unità: mm

Requisiti ambientali

Temperatura di funzionamento: -30°C ≈ +85°C

Temperatura di conservazione: -30°C ̊ +100°C

Condizioni di prova: temperatura ambiente di 25°C, temperatura dell'oggetto misurato e tensione di uscita tipica del reattore corrispondente.

* Nota: questo parametro è testato con il pacchetto TO46 e la condizione del filtro LWP5.0.

Curva spettrale

Tasso di trasmissione in % lunghezza d'onda ((nm)

Applicazione

Controllo del clima

Medicina: termometro dell'orecchio, termometro della testa

Misurazione della temperatura senza contatto

Controllo della temperatura industriale continuo, pirometri industriali

Descrizione

Il sensore di temperatura può misurare la temperatura rilevando l'energia infrarossa di un oggetto fuori da una certa distanza.L'energia a infrarossi prodotta sarebbe più.

Gli elementi di rilevamento della termopile sono costituiti da piccole termocoppie su chip in silicio che assorbono energia e producono segnali di uscita.

Questi vantaggi includono prestazioni e affidabilità migliori, nonché facilità d'uso e semplicità complessiva nell'incorporare il movimento in un progetto.I termopili IR consentono anche di tener conto delle letture della temperatura ambiente, garantendo così una maggiore precisione e controllo della temperatura.

Le termopili sono utilizzate principalmente per la misurazione della temperatura senza contatto in molte applicazioni.Il prodotto è costituito da filtri a infrarossi, termistori e altri componenti, dopo TO-46 Metallo incapsulato, con elevata affidabilità e elevata sensibilità.

Caratteristiche

Sensore IR termopile

Per la misurazione della temperatura senza contatto

Elemento unico

Segnale alto

Sensore di riferimento preciso

TO-46 pacchetto

Alta sensibilità

Compensazione del termistor NTC

Tempo di risposta rapido

Filtro piatto a passaggio lungo di 5 μm

Precauzioni

1Restrizioni di progetto

Il sensore è progettato per l'uso interno.

Quando si utilizza in applicazioni esterne, assicurarsi di utilizzare un filtro ottico supplementare e una struttura a prova di umidità.

Per evitare guasti secondari dovuti a guasti operativi o malfunzionamenti, possono essere aggiunte in anticipo caratteristiche di sicurezza.

2- Limitazioni di utilizzo

Per evitare guasti del sensore, malfunzionamenti operativi o qualsiasi altro malfunzionamento, non utilizzare questo sensore in condizioni simili.

A. Variazioni gravi della temperatura ambiente.

B. Forte vibrazione o vibrazione.

C. Quando attraversano un luogo con un materiale di barriera (vetro, nebbia, ecc.), i raggi infrarossi non possono attraversare l'area di rilevamento.

D. in liquidi, gas corrosivi e acqua di mare.

E. Uso continuo in un'atmosfera ad alta umidità.

F. campo elettrico statico o radiazione elettromagnetica forte.

G. gas corrosivi o brezza marina.

H. Ambiente sporco e polveroso che può contaminare la finestra ottica.

3- Restrizioni di saldatura

A. Saldatura con saldatura. La temperatura di saldatura è di 260°C per 10 secondi.

B. Dopo la saldatura tutto il flusso deve essere lavato e risciacquato con un pennello.

4Restrizioni all'uso del prodotto

Utilizzare e vendere ai sensi di qualsiasi legge o regolamento applicabile.

La manipolazione o la conservazione non corrette dovute all'uso improprio del sensore non sono di responsabilità del fabbricante.
