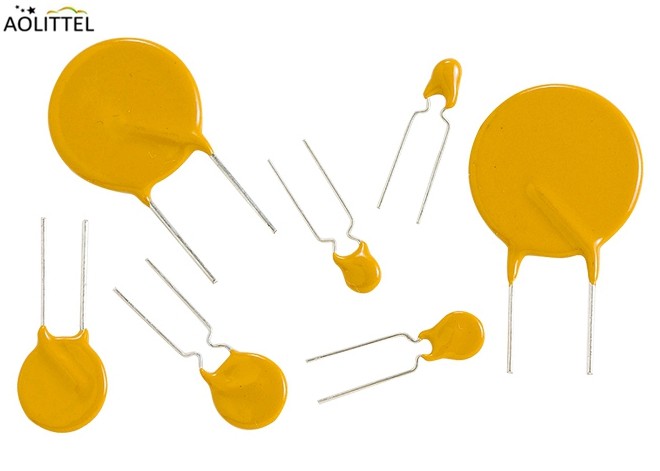

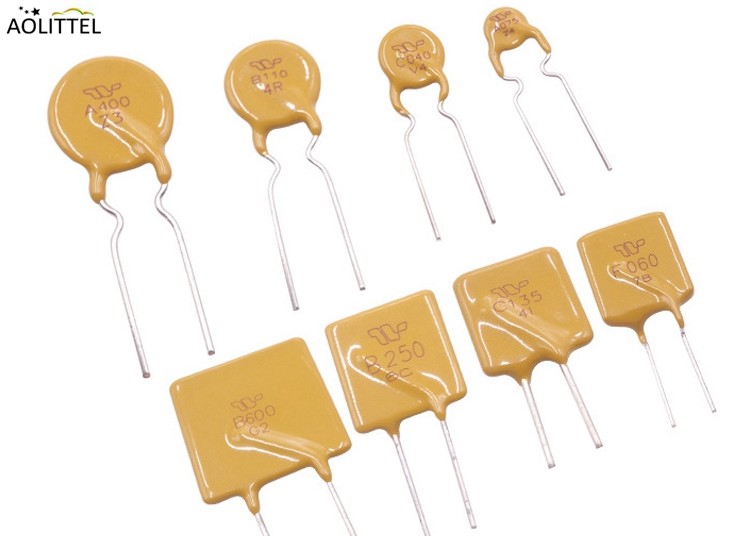

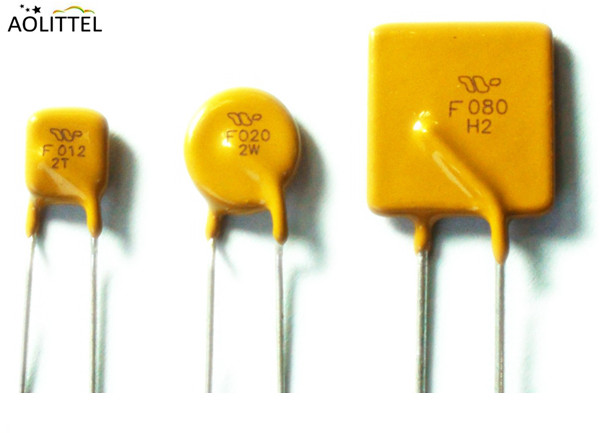

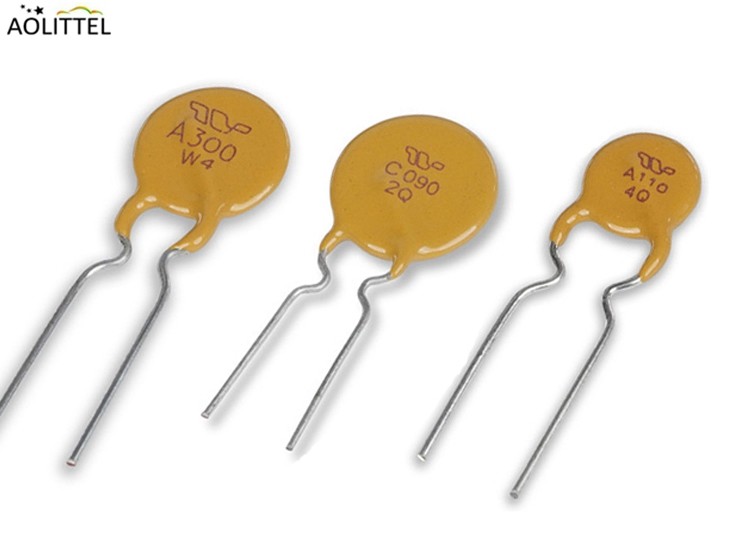

TE Connettività PolySwitch Analogue Radial Leaded PTC Resettable Fuse TRF012 250V 0.12A
Introduzione
La protezione da sovraccorrente è una delle necessità più basilari per i dispositivi elettrici.Ma pochi di loro sono intimamente familiari con i tipi di dispositivi di protezione da sovraccarico-Ao littel PTC resettable Fuse che si trovano in schede elettronicheSebbene non sia un elenco completo, ci sono fondamentalmente tre tipi di dispositivi di protezione da sovraccarico nell'elettronica.
• Fusibili monouso (fusibili monouso, normalmente chiamati SMD Fusibili, Fusibili in vetro, Fusibili in ceramica, Fusibili in miniatura)
• Fusibili resettabili PTC con coefficiente di temperatura positivo
• fusibili elettronici (eFuses)
- Non si tratta di un problema di sicurezza. Scarica________
Membro della famiglia dei fusibili resettabili PTC | ||
- No, no, no, no. | Voltaggio | Serie |
1 | 16V | TRA |
2 | 30 V | TRB |
3 | 60V/72V | TRC |
4 | 90V/120V | TRE |
5 | 240 V/265 V | TRM |
6 | 250 V | TRF |
7 | 600 V | TRG |
Vantaggi
• 0,02 2A di tenuta corrente, 60VDC di tensione di funzionamento
• 250 VAC per l'interruzione
• Tempo di viaggio veloce
• Disponibili intervalli di resistenza stretti a fascia e a classificazione
• Conformi alla RoHS, senza piombo e alogen-F
• Dispositivi a piombo radiale
• Il materiale isolante in poliesido epossidico resistente alla fiamma è conforme ai requisiti UL 94V-0
• Pacco a sfuso, o nastro e bobina disponibili sulla maggior parte dei modelli
• riconoscimento da parte di agenzie: UL,CUL,TUV,ROHS,CTI
• Utilizzato per aiutare le apparecchiature di rete di telecomunicazione a soddisfare i requisiti di protezione specificati nelle norme ITU K.20 e K.21.
• IncontroISO/TS 16949: 2009 / IATF 16949 / AEC-Q200 Sistemi di gestione della qualità
Applicazioni
Quasi ovunque vi è un alimentatore a bassa tensione, fino a DC60V e un carico da proteggere, tra cui:
Caratteristiche elettriche
P/N | IH, (A) | IT,(A) | Vmax, ((v) | IMAX, | Vmax, ((v) | (A) | (Sec.) | Pd tipo ((W) | Rmin | Rmin | R1max |
TRF002 | 0.020 | 0.045 | 60 | 3.0 | 250 | 1.0 | 0.1 | 1.0 | 65 | 145 | 240 |
TRF004 | 0.040 | 0.080 | 60 | 3.0 | 250 | 0.50 | 1.0 | 1.0 | 24.0 | 65.0 | 97.5 |
TRF006 | 0.060 | 0.120 | 60 | 3.0 | 250 | 0.50 | 2.0 | 1.0 | 22.0 | 36.0 | 56.0 |
TRF008 | 0.080 | 0.160 | 60 | 3.0 | 250 | 0.35 | 4.0 | 1.0 | 14.0 | 22.0 | 33.0 |
TRF009 | 0.09 | 0.22 | 60 | 3.0 | 250 | 1.0 | 1.0 | 1.0 | 9.7 | 20.6 | 33.0 |
TRF011 | 0.110 | 0.220 | 60 | 3.0 | 250 | 1.0 | 2.0 | 1.0 | 6.0 | 12.0 | 18.0 |
TRF012 | 0.12 | 0.24 | 60 | 3.0 | 250 | 1.00 | 3.0 | 1.0 | 6.0 | 10.0 | 16.0 |
TRF012U | 0.12 | 0.24 | 60 | 3.0 | 250 | 1.00 | 1.5 | 1.0 | 6.0 | 10.0 | 16.0 |
TRF014 | 0.145 | 0.29 | 60 | 3.0 | 250 | 1.00 | 2.5 | 1.0 | 3.0 | 6.0 | 14.0 |
TRF014U | 0.145 | 0.29 | 60 | 3.0 | 250 | 1.0 | 2.5 | 1.0 | 3.5 | 6.5 | 12.0 |
TRF018 | 0.18 | 0.54 | 60 | 3.0 | 250 | 3.0 | 1.5 | 1.8 | 1.0 | 2.2 | 4.0 |
TRF018U | 0.18 | 0.54 | 60 | 3.0 | 250 | 3.0 | 1.5 | 1.8 | 1.0 | 2.2 | 4.0 |
TRF020 | 0.2 | 0.6 | 60 | 3.0 | 250 | 3.0 | 5.0 | 1.8 | 1.7 | 3.5 | 6.30 |
TRF030 | 0.30 | 0.60 | 60 | 3.0 | 250 | 3.0 | 6.0 | 1.8 | 1.0 | 2.2 | 3.50 |
TRF040 | 0.400 | 0.800 | 60 | 5.5 | 250 | 3.0 | 8 | 1.8 | 0.80 | 1.60 | 3.20 |
TRF050 | 0.50 | 1.00 | 60 | 6.0 | 250 | 3.0 | 10 | 3.0 | 0.56 | 1.40 | 2.52 |
TRF060 | 0.60 | 1.20 | 60 | 7.0 | 250 | 3.0 | 12 | 3.2 | 0.40 | 1.10 | 2.16 |
TRF080 | 0.80 | 1.60 | 60 | 8.0 | 250 | 4.0 | 18 | 3.6 | 0.32 | 0.80 | 1.44 |
TRF100 | 1.00 | 2.00 | 60 | 10.0 | 250 | 5.0 | 21 | 2.9 | 0.22 | 0.50 | 0.90 |
TRF200 | 2.00 | 4.00 | 60 | 10.0 | 250 | 10.0 | 28 | 4.5 | 0.09 | 0.16 | 0.26 |
Il suffisso "U" indica il prodotto senza rivestimento isolante.
Dimensioni e marcatura del prodotto (unità: mm)
P/N | A | B | C | D | E | Caratteristiche fisiche | ||
- Max, ti prego. | - Max, ti prego. | Tipo. | Un minuto. | - Max, ti prego. | Stile | Piombo Φ mm | Materiale | |
TRF002 | 7.4 | 12.7 | 5.1 | 7.6 | 4.5 | 1 | 0.5 | CP |
TRF004 | 5.8 | 9.9 | 5.1 | 7.6 | 4.5 | 1 | 0.5 | CP |
TRF006 | 5.8 | 9.9 | 5.1 | 7.6 | 4.5 | 1 | 0.6 | Sn/Cu |
TRF008 | 7.4 | 12.7 | 5.1 | 7.6 | 4.5 | 1 | 0.6 | Sn/Cu |
TRF009 | 7.4 | 12.7 | 5.1 | 7.6 | 4.5 | 1 | 0.6 | Sn/Cu |
TRF011 | 6.5 | 11.0 | 5.1 | 5.0 | 4.5 | 2 | 0.6 | Sn/Cu |
TRF012 | 6.8 | 12.0 | 5.1 | 7.6 | 4.5 | 2 | 0.6 | Sn/Cu |
TRF012U | 6.8 | 12.0 | 5.1 | 7.6 | 4.5 | 2 | 0.6 | Sn/Cu |
TRF014 | 6.5 | 11.0 | 5.1 | 5.0 | 4.5 | 2 | 0.6 | Sn/Cu |
TRF014U | 6.0 | 10.0 | 5.1 | 4.7 | 4.5 | 2 | 0.6 | Sn/Cu |
TRF018 | 10.2 | 14.5 | 5.1 | 7.6 | 4.5 | 1 | 0.6 | Sn/Cu |
TRF018U | 10.2 | 14.5 | 5.1 | 7.6 | 4.5 | 1 | 0.6 | Sn/Cu |
TRF020 | 10.5 | 17.0 | 5.1 | 7.6 | 4.5 | 1 | 0.6 | Sn/Cu |
TRF030 | 11.0 | 16.8 | 5.1 | 7.6 | 4.5 | 1 | 0.6 | Sn/Cu |
TRF040 | 11.7 | 17.0 | 5.1 | 7.6 | 3.8 | 1 | 0.6 | Sn/Cu |
TRF050 | 13.0 | 18.0 | 5.1 | 7.6 | 3.8 | 2 | 0.6 | Sn/Cu |
TRF060 | 14.0 | 19.5 | 5.1 | 7.6 | 3.8 | 2 | 0.6 | Sn/Cu |
TRF080 | 16.3 | 21.3 | 5.1 | 7.6 | 3.8 | 3 | 0.8 | Sn/Cu |
TRF100 | 17.8 | 22.9 | 5.1 | 7.6 | 3.8 | 3 | 0.8 | Sn/Cu |
TRF200 | 28.4 | 33.5 | 10.2 | 7.6 | 3.8 | 3 | 0.8 | Sn/Cu |
Riservazione della temperatura
P/N | Corrente di tenuta a temperatura di funzionamento ambientale diversa | ||||||||
-40°C | -20°C | 0°C | 25°C | 40°C | 50°C | 60°C | 70°C | 85°C | |
TRF002 | 0.031 | 0.028 | 0.023 | 0.020 | 0.017 | 0.015 | 0.013 | 0.011 | 0.008 |
TRF004 | 0.062 | 0.055 | 0.048 | 0.040 | 0.033 | 0.029 | 0.026 | 0.022 | 0.017 |
TRF006 | 0.093 | 0.075 | 0.071 | 0.06 | 0.05 | 0.044 | 0.038 | 0.033 | 0.025 |
TRF008 | 0.124 | 0.110 | 0.095 | 0.080 | 0.066 | 0.059 | 0.051 | 0.044 | 0.033 |
TRF009 | 0.140 | 0.124 | 0.110 | 0.090 | 0.075 | 0.068 | 0.058 | 0.050 | 0.038 |
TRF011 | 0.171 | 0.151 | 0.131 | 0.110 | 0.091 | 0.081 | 0.071 | 0.061 | 0.046 |
TRF012(U) | 0.186 | 0.165 | 0.143 | 0.120 | 0.099 | 0.088 | 0.077 | 0.066 | 0.050 |
TRF014(U) | 0.225 | 0.199 | 0.172 | 0.145 | 0.119 | 0.106 | 0.093 | 0.080 | 0.060 |
TRF018(U) | 0.269 | 0.240 | 0.211 | 0.180 | 0.153 | 0.138 | 0.123 | 0.109 | 0.087 |
TRF020 | 0.310 | 0.275 | 0.237 | 0.200 | 0.165 | 0.147 | 0.128 | 0.110 | 0.082 |
TRF030 | 0.465 | 0.413 | 0.356 | 0.300 | 0.248 | 0.221 | 0.192 | 0.165 | 0.123 |
TRF040 | 0.620 | 0.550 | 0.475 | 0.400 | 0.33 | 0.295 | 0.255 | 0.220 | 0.165 |
TRF050 | 0.775 | 0.688 | 0.594 | 0.500 | 0.412 | 0.366 | 0.319 | 0.275 | 0.206 |
TRF060 | 0.930 | 0.825 | 0.710 | 0.600 | 0.495 | 0.443 | 0.393 | 0.330 | 0.246 |
TRF080 | 1.240 | 1.100 | 0.950 | 0.800 | 0.660 | 0.590 | 0.510 | 0.440 | 0.330 |
TRF100 | 1.55 | 1.38 | 1.19 | 1.00 | 0.83 | 0.74 | 0.64 | 0.55 | 0.41 |
TRF200 | 3.10 | 2.75 | 2.38 | 2.00 | 1.65 | 1.48 | 1.28 | 1.10 | 0.83 |
Le curve medie di corrente temporale e le performance della curva di variazione della temperatura sono influenzate da un numero o da una variabile, e queste curve sono fornite solo a titolo indicativo.Il cliente deve verificare le prestazioni nella propria applicazione.
Designazione della curva | Tenuto (A) |
A | 0.18 |
B | 0.145 |
C | 0.12 |
D | 0.80 |
Tempo di marcia tipico a 25°C
Le curve Time to Trip rappresentano le prestazioni tipiche di un dispositivo in un ambiente di applicazione simulato.Le prestazioni effettive in applicazioni specifiche dei clienti possono differire da questi valori a causa dell'influenza di altre variabili.
Informazioni sul pacchetto
A: in vrazza
Numero della parte | Q'ty/Bag |
TRF002-TRF040 | 1000 pezzi |
TRF050-TRF100 | 500 pezzi |
TRF200 | 200 pezzi |
TRF012: 20000 pezzi per scatola di cartone, 6,5 kg/scatola di cartone
B: Specifica del nastro e del rullo
Dispositivi con nastro adesivo utilizzando le norme EIA468B/IEC286-2.
Specificità fisiche
Materiale di piombo | CP o Sn/Cu |
Caratteristiche della saldatura | Soldabilità per MIL STD 202, metodo 208 |
Materiale isolante | Il polimero epossidico resistente alla fiamma, curato, soddisfa i requisiti UL94V-0. |
Specifiche ambientali
Temperatura di funzionamento/temperatura di stoccaggio | -40°C a +85°C |
Temperatura massima della superficie del dispositivo allo stato di attivazione | 125°C |
Invecchiamento passivo | 65°C/85°C, 1000 ore |
L'umidità invecchiare | +85°C, 85% R.H.,1000 ore |
Shock termico |
MIL STD 202, metodo 107 +125°C a -55°C 10 volte |
Resistenza ai solventi | MIL STD 202, metodo 215 |
Livello di sensibilità all'umidità | Livello 1, J?? STD?? 020 |
Guida alla selezione delle specifiche dell'agenzia per le applicazioni di telecomunicazioni e di rete
Potenza | Un fulmine | Power Cross |
TRF012 TRF014 |
ITU K.20/21/45 1.5kV 10/700μs ITU K.20/21/45 ️ 4kV 10/700μs* |
ITU K.20/21/45 230Vac, 10Ω ITU K.20/21/45 600Vac, 600Ω |
TRF018 |
ITU K.20/21/45 1.5kV 10/700μs ITU K.20/21/45 ️ 4kV 10/700μs* TELCORDIA GR ¥ 974 ¥ 1,0 kV 10/1000μs |
ITU K.20/21/45 230Vac, 10Ω ITU K.20/21/45 600Vac, 600Ω Telcordia GR ¥ 974- 283Vac, 10A |
*I dispositivi devono essere valutati e testati in modo indipendente per l'uso in qualsiasi applicazione specifica
Guida all'applicazione della protezione
Regione/specificazione | Applicazione | Selezione del dispositivo |
Sud America/Asia/Europa UIT K.45 |
*Apparecchiatura di rete di accesso Terminale remoto Repetitori Equipaggiamento WAN Cross connect |
TRF018 TRF018U TRF014 TRF014U TRF012 TRF012U |
Sud America/Asia/Europa UIT K.21 |
Clienti e attrezzature informatiche Modem analogici ADSL, xDSL Telefoni, sistemi PBX Apparecchi per Internet terminali POS |
TRF018 TRF018U TRF014 TRF014U TRF012 TRF012U |
Sud America/Asia/Europa UIT K.20 |
Ufficio centrale Cartoline POTS/ISDN Cartelle di linea T1/E1/J1 Splitter ADSL/VDSL SU/DSU |
TRF018 TRF018U TRF014 TRF014U TRF012 TRF012U |
Nord America Telcordia GR-974 |
*Moduli di protezione primaria Moduli DF Interfaccia di rete |
TRF018 TRF018U TRF014 TRF014U TRF012 TRF012U
|
Sud America/Asia/Europa UIT K.20 | ||
Nord America Telcordia GR-1089 |
*Introduzione di sistemi di comunicazione LAN, carte VOIP Telefoni a circuito locale |
TRF018 TRF018U TRF014 TRF014U TRF012 TRF012U
|
Sud America/Asia/Europa ITU K.20 e K.21 | ||
LAN Intrabuilding power cross Protezione Apparecchiature LAN, telefono IP |
TRF018 TRF018U TRF014 TRF014U TRF012 TRF012U |
Confronto delle tecnologie
Fusibili monouso ((Fusibili monouso, normalmente chiamati fusibili SMD, fusibili di vetro, fusibili ceramici, fusibili in miniatura, fusibili termici ecc.), basati sulla fusione di un collegamento metallico,deve essere sostituito dopo un singolo evento di alta correnteSono comunemente visti in applicazioni come lampadine a LED dove un semplice dispositivo ha senso.E'una piccola spesa e il guasto che porta al fusibile aperto probabilmente richiede la sostituzione della lampadina comunque. I fusibili resettabili PTC sono un passo avanti rispetto ai fusibili a colpo unico. Quando si verifica un corto circuito, si riscaldano e passano da uno stato di bassa resistenza a uno stato di alta resistenza.Permettere loro di raffreddarsi (in genere rimuovendo la potenza) li ripristina allo stato di bassa resistenza.
I fusibili PTC resettabili sono disponibili sia in ceramica (CPTC) che in polimero (PPTC).I tipi di ceramica sono utilizzati in spazi di applicazione sensibili come le telecomunicazioni dove la resistenza non deve cambiare molto dopo il inciampoIl tipo polimerico è utilizzato in molte applicazioni elettroniche generali e a volte viene chiamato alternativamente fusibile resettabile o polyswitch. In questo caso, un tipo di polimero è confrontato con un eFuse. gli eFuse utilizzano un principio di funzionamento completamente diverso da quello dei fusibili a colpo unico o PTC.Gli eFuse misurano effettivamente la corrente e spengono un interruttore interno se la corrente supera un limite specificato.
Inoltre, poiché gli eFuse sono dispositivi di circuito integrato a semiconduttori, hanno una risposta rapida (tipicamente inferiore a 10 s) ai cortocircuiti e una pletora di caratteristiche che possono essere incluse:
• Capacità di funzionare a temperature elevate con minime variazioni dei parametri
• Nessun degrado dopo un guasto; la resistenza non dipende dal numero di guasti
• Limite di corrente programmabile
• Abilitare il pin, per accendere o spegnere il dispositivo
• Pin di guasto, per segnalare che qualcosa è andato storto per controllare la logica o altri binari di alimentazione
• Avvio morbido, per limitare la corrente di entrata
•Clampo di tensione, per evitare che i picchi di tensione raggiungano il carico
• Scegliere se spegnere o riprovare automaticamente, in modo che se il carico si ripristina tutto si ripristini, ma senza dover spegnere l'alimentazione
• Blocco di corrente inversa
Tuttavia, l'eFuse ha probabilmente anche alcuni svantaggi come avere più terminali e richiedere corrente di bias per funzionare.
Al livello più elementare, un eFuse richiede almeno tre terminali a causa della sua architettura.In alcuni casi sarebbe meglio avere un dispositivo a due terminali per rendere più facile il layout routingPer esempio, non è necessario collegare un PTC al piano di terra.
Inoltre, poiché il fusibile resettabile PTC non richiede un perno di terra, la corrente scorre solo dall'ingresso all'uscita.Questo è un vantaggio evidente per le applicazioni a batteriaTuttavia, gli ultimi eFuse hanno ridotto considerevolmente la corrente di bias.il NIS5135 ha una corrente di bias circa 10 volte superioreMentre è vero che l'eFuse è più complicato a causa della sua architettura semiconduttrice, i progressi nella tecnologia dei semiconduttori hanno significativamente ridotto le dimensioni e quindi le spese degli eFuse..Ad esempio, uno dei primi eFuse di ON Semiconductor è il NIS5112 con 30 m RDS ((on) nel pacchetto SOIC−8 (5 × 4 × 1.75 mm).0 mm) pacchetto DFN10 e ha la metà del RDS ((on).
