Stock 0.5$ IOT AP 1x1 MIMO WLAN Alta velocità 150 Mbps USB WiFi Modulo HR6022 ODM Soluzioni con AltoBeam ATBM6022 802.11n
1Introduzione
HR6022 è un dispositivo di interfaccia di rete USB2.0 wireless LAN (WLAN) altamente integrato ed eccellente.
1.1 Una panoramica

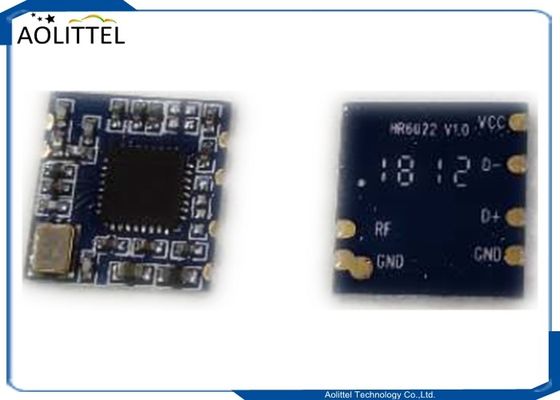

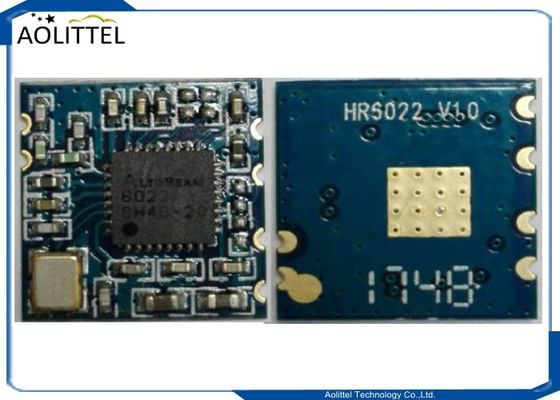

L'hardware generale del modulo è mostrato nella Figura 1. Questo modulo WLAN è basato su AltoBeam ATBM6022.È un single-chip altamente integrato 1 * 1 MIMO (Multiple In Multiple Out) Wireless LAN (WLAN) USB2.0 controllore di interfaccia di rete conforme alla norma 802.11n
Combina un MAC, una banda base capace di 1T1R e RF in un unico chip.È progettato per fornire prestazioni eccellenti con basso consumo energetico e migliorare i vantaggi di un sistema robusto e conveniente.
1.2 REFERENZA AL DECRETO
Questa specifica si basa su ulteriori riferimenti elencati di seguito.
IEEE 802.11b
iEEE 802.11g
iEEE 802.11n
1.3 Caratteristiche del sistema
| Chipset principale |
AltoBeam ATBM6022 |
| Frequenza di funzionamento |
2.412 ∙ 2.484 GHz |
| Standard WIFI |
iEEE802.11b/g/n 1*1 |
| Modulazione |
802.11b: CCK ((11, 5,5 Mbps), QPSK ((2 Mbps), BPSK ((1 Mbps)
802.11 g/n: OFDM |
| Fiscalità |
802.11b: 11,5.5,2,1 Mbps
802.11g: 54,48,36,24,18,12,9,6 Mbps
802.11n: fino a 150 Mbps |
| Sensibilità del ricevitore |
130 M: -70 dBm@10% PER; 108 M: -70 dBm@10% PER; 54 M:
-70dBm@10% PER; 11M:-87dBm@8% PER; 6M:-92dBm@10%
PER; 1M:-95dBm@8% PER |
| Interfaccia dell'host |
USB 2.0 |
| Distanze operative |
Fino a 150 metri in spazio aperto |
| Potenza RF |
< 14dBm@11n,< 18dBm@11b,< 15dBm@11g |
| Antenna RF |
Antenna esterna (resistenza di 2,4 GHz 50 Ohm) |
| Supporto OS |
Android / Linux |
| Sicurezza |
WEP,TKIP,AES,WPA,WPA2 |
| Consumo di energia |
3.3Vdc 300mA@11n Max |
| Temperatura di funzionamento |
-20~+70°C Temperatura ambiente |
| Temperatura di conservazione |
-40°C - +70°C Temperatura ambiente |
| Umidità |
5% a 90% massimo (non condensante) |
| Dimensione |
Tipico L13.00*W12.20*H2.00mm |
2. Specifica meccanica
2.1 Disegno di contorno L13mm*W12.2mm
2.2 Definizione del perno del connettore
| # Pin # |
Nome |
Descrizione |
| 1 |
Vbus |
3.3V di alimentazione continua |
| 2 |
D- |
DN dei dati USB |
| 3 |
D+ |
USB Data DP |
| 4 |
GND |
Terreno |
| 5 |
RF GND |
Radiofrequenza a terra |
| 6 |
ANT 1 |
Antenna esterna (2,4 GHz 50 Ohm) |
Di noi
Aolittel Technology Co., Ltd. nuovo progetto
Principali progetti: produzione di circuiti stampati PCB; elaborazione di chip SMT, collaudo di assemblaggi DIP, progettazione di generazioni, OEM e altri servizi di produzione e di elaborazione a scalo unico.
Aolittel Technology Co., Ltd. è un produttore professionale di tutti i tipi di prodotti elettronici.DIP plug-in, assemblaggio, collaudo, progettazione di generazione, servizi di produzione e lavorazione a scalo unico quali materiali di fonderia.
Fabbrica di schede di circuito PCB - con linea di produzione automatica, superficie di fabbrica di oltre 10.000 metri quadrati, può essere fabbricata: schede mono-panel, doppia-panel multi-livello, ecc. ...capacità di produzione mensile di 60.000 metri quadrati.

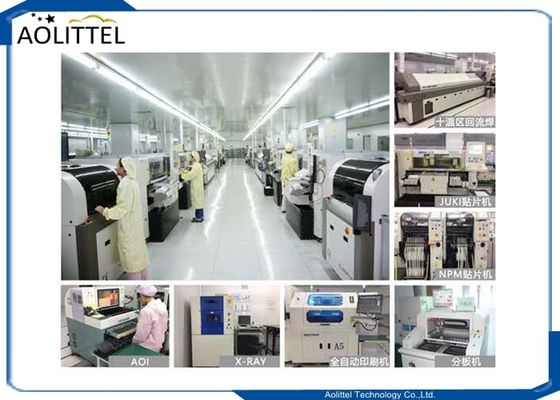

SMT SMT lavorazione 5 linee di produzione automatiche ad alta velocità di patch SMT, superficie di fabbrica di oltre 6.000 metri quadrati, attrezzature AOI, raggi X, macchina di stampa automatica,Panasonic NPM / JUK macchina di collocazione 20La fabbrica ha la certificazione ISO, 300, 300, 300, 300, 300, 300, 300, 300, 300, 300, 300, 300, 300, 300, 300, 300.Laboratorio antistatico senza polvere di classe 000, fornendo una garanzia affidabile per la qualità della produzione; fornendo prodotti di alta qualità per i clienti nazionali ed esteri.
I prodotti dell'azienda sono: set-top box, telefoni cellulari, GPS, router, tablet, console da gioco, schede video, schede madri elettriche, schede madri LCD TV, pannelli di controllo delle apparecchiature, ecc...
Aziende aderenti alla filosofia aziendale "integrità professionale, soddisfazione del cliente, sviluppo comune, reciproco beneficio e win-win", con eccellente qualità, servizio premuroso,prezzi preferenziali per ogni cliente di ritorno.
2.3 Riferimento del layout
