F7110*3 Soluzioni ODM Alta potenza Full Voltage Costante Potenza Lineare LED Driver Chips 260V
Caratteristiche principali
Prodotto con processo ad alta pressione di 500 V
Corrente di uscita MOS di potenza esterna fino a 350 mA
Tensione AC di ingresso 110V~260V/50~60HZ modalità di funzionamento a piena tensione
di altezza superiore a 1000 mm
Con funzione di ripetizione della temperatura -10% / °C
Protezione da sovratensione e sovratemperatura
Protezione da sovratensione (regolabile)
Inizia la protezione corrente
Funzione di avvio a bassa tensione

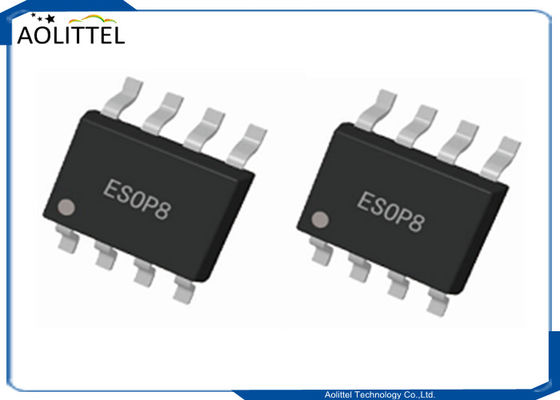

Modulo di confezione SOP-8
Applicazione presentata

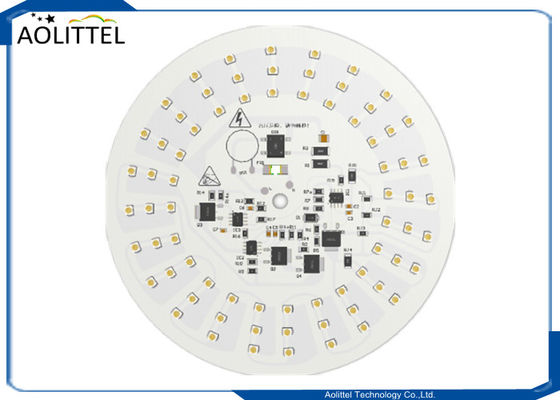

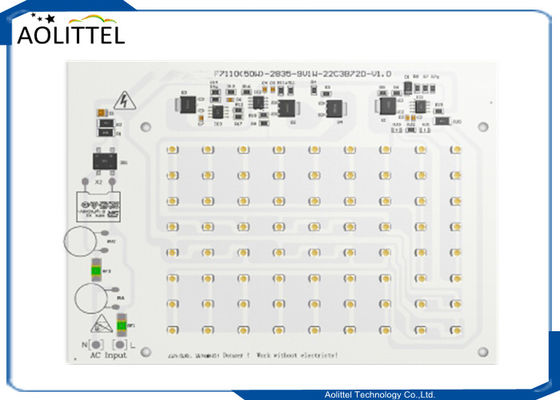

Adatto a tutti i tipi di lampade integrate a LED che richiedono l'ingresso di piena tensione, lampadine ad alta portata, lampadine ad alta potenza
Immagine delle specifiche del prodotto
F Tabella di selezione dei chip della serie lineare
| - No, no, no. |
P/N |
Funzione e caratteristiche |
MOSFET |
I (mA) |
Valore VF LED |
Pacco |
| 1 |
F5111 |
Temperatura di rientro di corrente costante, può progettare alto P ondulazione e basso P ondulazione libera, può essere utilizzato in parallelo con alta potenza |
Interno |
60 |
120/252V |
SOT-89 |
| 2 |
F5112 |
100 |
TP-252 |
| 3 |
F7112 |
Potenza costante, ripetizione della temperatura, attenuazione PWM, PFC alto e basso |
100 |
ESOP-8 |
| 4 |
F7110 |
Azionamento lineare ad alta potenza, attenuazione analogica della corrente continua, foldback della temperatura, protezione della tensione, può essere utilizzato per progettare la modalità di funzionamento a piena tensione |
Servizi esterni |
350 |
SOP-8 |
| 5 |
F7722 |
Dimming SCR, può progettare luci a pannello piatto, lampadine, lampade a incandescenza E14, E27 e altri 12W dimming tiristor |
Interno |
100 |
ESOP-8 |
| 6 |
F7522 |
1.VF progettazione a mezza pressione, larghezza di ingresso (160-270VAC) lavoro 2.110/220VAC progettazione alta P senza ondulazioni |
100 |
100-150V |
| 7 |
F2552 |
1. con F7112 a piena tensione 12W progettazione 2.VF a mezza tensione rippleless progettazione 3.110/220VAC alto P ripple free progettazione |
100 |
120-252 |
PDFN-8 |
| 8 |
F2722/1 |
Il tipo di potenza costante può essere utilizzato in parallelo |
100 |
ESOP-8 |
Cos'è un driver LED lineare?
Un driver a LED lineare è un regolatore lineare che spesso esiste in circuiti integrati (IC) che hanno bisogno solo di una fonte di tensione rettificata, ad esempio,un rettore di ponte per rettificare una tensione di corrente alternata (AC) per generare una tensione di azionamentoA causa delle loro piccole dimensioni e del basso costo, i semplici circuiti di guida lineare hanno generato un ampio interesse nel campo dell'illuminazione a LED.Le sorgenti di alimentazione in modalità commutata (SMPS) possono essere configurate per funzionare in modo più efficiente delle sorgenti di alimentazione lineari.Tuttavia, l'SMPS crea la grandezza predeterminata di corrente continua attraverso un'operazione di commutazione ad alta velocità per provocare molto rumore, producendo così interferenze,che colpisce negativamente gli elementi di circuito adiacentiI driver lineari hanno un contenuto di frequenza intrinsecamente basso, eliminando quindi la necessità di elementi filtri EMI/EMC reattivi (ad esempio, induttivi e/o capacitivi).I driver a LED lineari non utilizzano condensatori elettrolitici che immagazzinano energia sufficiente per azionare i circuiti durante i periodi di tempo in cui non è disponibile potenza di tensione della linea, e quindi prolunga la vita del driver LED e non ha problemi di lampeggiamento.i driver LED lineari facilitano una progettazione di driver LED conveniente, eliminando al contempo l'anello più debole (condensatore elettrolitico a breve durata) di una catena e riducendo il costo totale di proprietà (TOC)I motori di luce a LED nelle progettazioni driver-on-board (DOB) incorporano IC di driver lineari e moduli LED che riducono drasticamente il fattore di forma degli apparecchi a LED.
