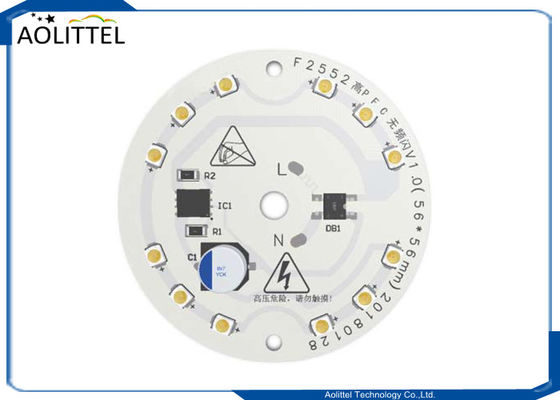

F2552 PDFN-8 Capsulato multifunzionale ad alta tensione lineare a corrente costante LED driver non dimmabile Soluzioni ODM
I nostri partner
AOLITTEL TECHNOLOGY CO., LTD. ha creato un team di ricerca e sviluppo vigoroso, proattivo e innovativo e un team di gestione per la progettazione professionale di chip driver LED, concentrandosi sullo sviluppo,progettazione e applicazione di chip driver a LEDAbbiamo due centri di ricerca e sviluppo nella Cina orientale e nella Cina meridionale.Aolittel ha creato un'alleanza strategica di cooperazione e industria con il 13° Istituto di Ricerca della China Electronics Technology Group Corporation, l'Istituto di ricerca sul software dell'Accademia cinese delle scienze, il National Semiconductor Lighting Engineering R&D, hanno anche mantenuto una stretta cooperazione nello sviluppo di chip,Applicazioni di progettazione e tecnologia. comunicazione.
Presentazioni
Prodotto con processo ad alta pressione di 500 V
Corrente di uscita fino a 60 mA
tensione di ingresso AC 110/220V
Raggiungere un ampio intervallo di tensione di ingresso
Realizzare PDF≥0,9 e senza stroboscopia (P.A.M≤2%)
Valore di VF di uscita 60V/120V
Con funzione di ripetizione della temperatura -10% / °C
Immediato di protezione da cortocircuito
Circuito semplice, facile da debuggare, adatto a piccole dimensioni
Modulo di pacchetto PDFN-8
Adatto per tutti i tipi di lampade integrate a LED come lampade a incandescenza, lampade a lampadina, lampade a penna, lampade a mais, ecc.
F Tabella di selezione dei chip della serie lineare
| - No, no, no. |
P/N |
Funzione e caratteristiche |
MOSFET |
I (mA) |
Valore VF LED |
Pacco |
| 1 |
F5111 |
Temperatura di rientro di corrente costante, può progettare alto P ondulazione e basso P ondulazione libera, può essere utilizzato in parallelo con alta potenza |
Interno |
60 |
120/252V |
SOT-89 |
| 2 |
F5112 |
100 |
TP-252 |
| 3 |
F7112 |
Potenza costante, ripetizione della temperatura, attenuazione PWM, PFC alto e basso |
100 |
ESOP-8 |
| 4 |
F7110 |
Azionamento lineare ad alta potenza, attenuazione analogica della corrente continua, foldback della temperatura, protezione della tensione, può essere utilizzato per progettare la modalità di funzionamento a piena tensione |
Servizi esterni |
350 |
SOP-8 |
| 5 |
F7722 |
Dimming SCR, può progettare luci a pannello piatto, lampadine, lampade a incandescenza E14, E27 e altri 12W dimming tiristor |
Interno |
100 |
ESOP-8 |
| 6 |
F7522 |
1.VF progettazione a mezza pressione, larghezza di ingresso (160-270VAC) lavoro 2.110/220VAC progettazione alta P senza ondulazioni |
100 |
100-150V |
| 7 |
F2552 |
1. con F7112 a piena tensione 12W progettazione 2.VF a mezza tensione rippleless progettazione 3.110/220VAC alto P ripple free progettazione |
100 |
120-252 |
PDFN-8 |
| 8 |
F2722/1 |
Il tipo di potenza costante può essere utilizzato in parallelo |
100 |
ESOP-8 |
Corrispondenza
| - No, no, no. |
P/N |
Funzione e caratteristiche |
MOSFET |
I (mA) |
Valore VF LED |
Pacco |
| 1 |
3*F7112 |
Lampade a piena tensione inferiore a 15 W, potenza costante, rientrata di temperatura |
Interno |
60-100 |
126/126 |
ESOP-8 |
| 2 |
3*F7110 |
Schema lineare ad alta potenza a tensione completa a potenza costante ad alta tensione |
Servizi esterni |
350 |
126/126 |
ESOP-8 |
| 3 |
F7110+F5111/2 |
Soluzione lineare ad alta potenza conforme ai requisiti di certificazione |
Servizi esterni |
350 |
252 |
SOP-8+TO-252 |
| 4 |
F7111/2+F2552 |
Lampade a piena tensione inferiori a 10 W, senza potenza costante, rientrata di temperatura |
Interno |
60-100 |
126/126 |
PDFN+ESOP+8 |
