ODM F7722 60mA 110VAC SCR Rettificatore a controllo silicio Soluzioni lineari di attenuazione con ispezione BLEEDER
Caratteristiche
Prodotto con processo ad alta pressione di 500 V
Corrente di uscita fino a 60 mA
tensione di ingresso AC 110/220V
Determinazione BLEEDER (corrente di picco massima BLEEDER 60mA) compatibile con i dimmer anteriori e posteriori
La compatibilità con il dimmer è buona (relazionata all'efficienza)
Intervallo di attenuazione da 1 a 100% (intervallo di corrente)
Sistema di attenuazione senza rumore
Protezione da sovratensione di avvio e sovratensione di corrente
Con funzione di ripetizione della temperatura -10% / °C
Immediato di protezione da cortocircuito

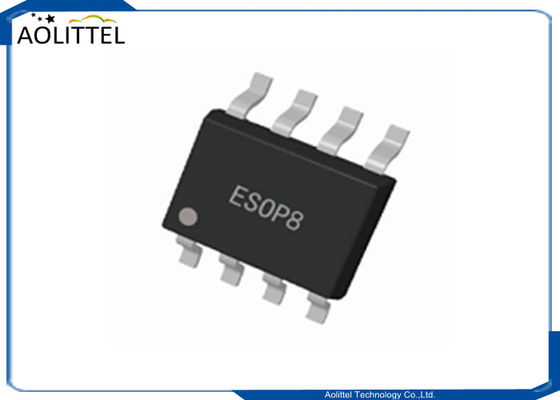

Modulo di pacchetto ESOP-8
Adatti a tutti i tipi di lampade a incandescenza, lampadine, luci a discesa, ecc., con esigenze di attenuazione del tiristor
Descrizione
F Tabella di selezione dei chip della serie lineare
| - No, no, no. |
P/N |
Funzione e caratteristiche |
MOSFET |
I (mA) |
Valore VF LED |
Pacco |
| 1 |
F5111 |
Temperatura di rientro di corrente costante, può progettare alto P ondulazione e basso P ondulazione libera, può essere utilizzato in parallelo con alta potenza |
Interno |
60 |
120/252V |
SOT-89 |
| 2 |
F5112 |
100 |
TP-252 |
| 3 |
F7112 |
Potenza costante, ripetizione della temperatura, attenuazione PWM, PFC alto e basso |
100 |
ESOP-8 |
| 4 |
F7110 |
Azionamento lineare ad alta potenza, attenuazione analogica della corrente continua, foldback della temperatura, protezione della tensione, può essere utilizzato per progettare la modalità di funzionamento a piena tensione |
Servizi esterni |
350 |
SOP-8 |
| 5 |
F7722 |
Dimming SCR, può progettare luci a pannello piatto, lampadine, lampade a incandescenza E14, E27 e altri 12W dimming tiristor |
Interno |
100 |
ESOP-8 |
| 6 |
F7522 |
1.VF progettazione a mezza pressione, larghezza di ingresso (160-270VAC) lavoro 2.110/220VAC progettazione alta P senza ondulazioni |
100 |
100-150V |
| 7 |
F2552 |
1. con F7112 a piena tensione 12W progettazione 2.VF a mezza tensione rippleless progettazione 3.110/220VAC alto P ripple free progettazione |
100 |
120-252 |
PDFN-8 |
| 8 |
F2722/1 |
Il tipo di potenza costante può essere utilizzato in parallelo |
100 |
ESOP-8 |
F Tabella di selezione della serie lineare di chip di abbinamento
| - No, no, no. |
P/N |
Funzione e caratteristiche |
MOSFET |
I (mA) |
Valore VF LED |
Pacco |
| 1 |
3*F7112 |
Lampade a piena tensione inferiore a 15 W, potenza costante, rientrata di temperatura |
Interno |
60-100 |
126/126 |
ESOP-8 |
| 2 |
3*F7110 |
Schema lineare ad alta potenza a tensione completa a potenza costante ad alta tensione |
Servizi esterni |
350 |
126/126 |
ESOP-8 |
| 3 |
F7110+F5111/2 |
Soluzione lineare ad alta potenza conforme ai requisiti di certificazione |
Servizi esterni |
350 |
252 |
SOP-8+TO-252 |
| 4 |
F7111/2+F2552 |
Lampade a piena tensione inferiori a 10 W, senza potenza costante, rientrata di temperatura |
Interno |
60-100 |
126/126 |
PDFN+ESOP+8 |

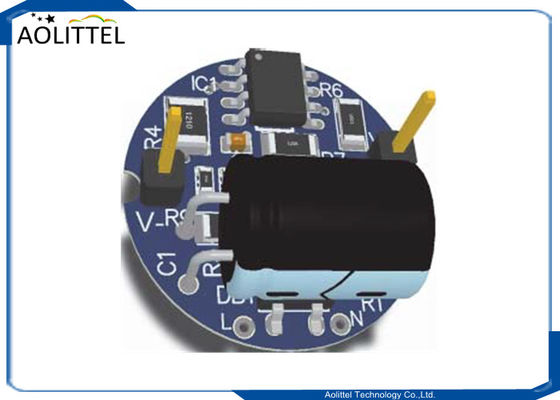

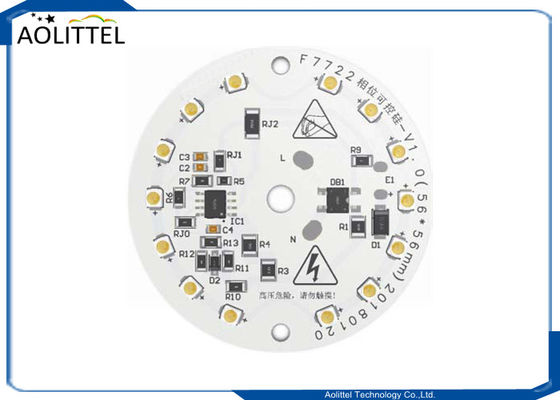

Utilizzare il circuito
Informazioni sul fabbricante
AOLITTEL TECHNOLOGY CO., LTD. ha creato un team di ricerca e sviluppo vigoroso, proattivo e innovativo e un team di gestione per la progettazione professionale di chip driver LED, concentrandosi sullo sviluppo,progettazione e applicazione di chip driver a LEDAbbiamo due centri di ricerca e sviluppo nella Cina orientale e nella Cina meridionale.Aolittel ha creato un'alleanza strategica di cooperazione e industria con il 13° Istituto di Ricerca della China Electronics Technology Group Corporation, l'Istituto di ricerca sul software dell'Accademia cinese delle scienze, il National Semiconductor Lighting Engineering R&D, hanno anche mantenuto una stretta cooperazione nello sviluppo di chip,Applicazioni di progettazione e tecnologia. comunicazione.
I nostri prodotti si concentrano su una combinazione di alta affidabilità ed efficienza economica, rompendo le barriere tecniche della soluzione lineare tradizionale,aprendo la strada allo sviluppo di driver LED lineari in futuroIn particolare, sono state realizzate nuove scoperte nel campo dei driver LED di fascia alta.in modo che le soluzioni che dovevano essere risolte con alimentatori di commutazione complessi possano ora essere sostituite con soluzioni lineari altamente affidabili ed economicheLa soluzione tecnica alla contraddizione tra fattore di potenza elevata e non stroboscopica.schema di azionamento della lampada a incandescenza a basso volume e basso valore VF, sistema di azionamento ad alta tensione di ingresso, sistema di azionamento di attenuazione del tiristor ad alta efficienza energetica 110Vac/220Vac, sistema di azionamento di attenuazione intelligente e così via.e può anche essere personalizzato per le esigenze speciali dei clienti.
Aolittel aderisce ai valori fondamentali di integrità, professionalità, innovazione, servizio e qualità,e si impegna a fornire prodotti di alta qualità e soluzioni globali per l'industria dell'illuminazione a LED.
