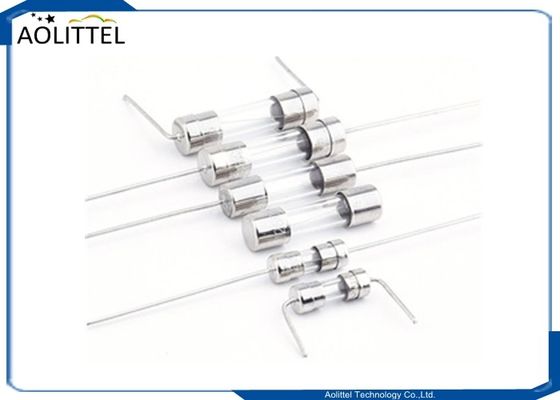

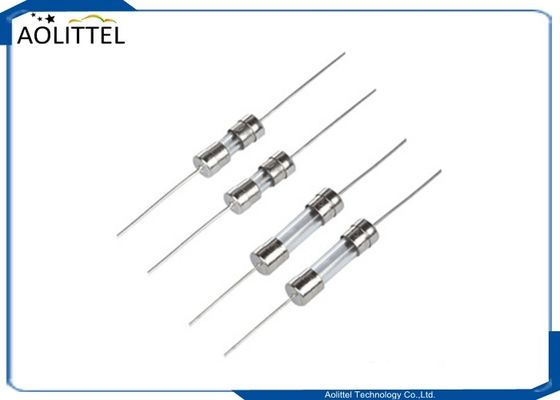

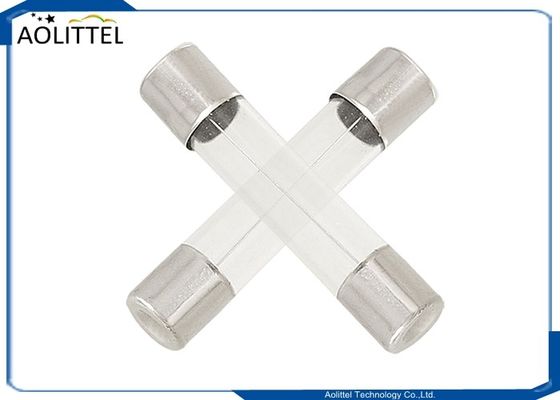

UL cUL Listed 3AB 3AG 6.3x32mm Fusibili a cartuccia ad azione rapida 5A AC 250V 125V Fusibili a tubo di vetro 6.250MFC1500A
Descrizione
Il fusibile ad azione rapida 6.250MFC risolve una vasta gamma di esigenze applicative, offrendo prestazioni affidabili e una protezione del circuito conveniente.
Caratteristiche
Conformemente alla norma UL 248-14
Disponibile in formato cartuccia e piombo assiale e con varie dimensioni di formazione
Conformi alla RoHS e privi di piombo
Certificazioni
| Numero di tensione |
Agenzia |
Intervallo di ampere |
Numero del fascicolo dell'Agenzia |
| 125V/250V |
UL |
100mA ~ 30A |
E340427 |
| C-UL |
100mA ~ 30A |
E340427 |
Specificità
A significa 250V; B significa 125V.
| Catalogo |
Ampere |
Voltaggio |
Rottura |
Fusione |
| - No, no, no, no. |
Classificazione |
Classificazione |
Capacità |
Integrale (A2.S) |
| 6.250MFC0100A/B |
100 mA |
250V/125V |
10000A@125 V AC (100mA~10A);
35A@250V AC (100mA~1A);
100A@250V AC (1,25A~3,5A);
200A@250V AC (4A~10A).
|
0.003 |
| 6.250MFC0160A/B |
160 mA |
250V/125V |
0.008 |
| 6.250MFC0200A/B |
200 mA |
250V/125V |
0.02 |
| 6.250MFC0250A/B |
250 mA |
250V/125V |
0.026 |
| 6.250MFC0300A/B |
300 mA |
250V/125V |
0.047 |
| 6.250MFC0315A/B |
315mA |
250V/125V |
0.055 |
| 6.250MFC0350A/B |
350 mA |
250V/125V |
0.072 |
| 6.250MFC0400A/B |
400 mA |
250V/125V |
0.1 |
| 6.250MFC0500A/B |
500 mA |
250V/125V |
0.16 |
| 6.250MFC0600A/B |
600 mA |
250V/125V |
0.25 |
| 6.250MFC0630A/B |
630 mA |
250V/125V |
0.28 |
| 6.250MFC0750A/B |
750 mA |
250V/125V |
0.49 |
| 6.250MFC0800A/B |
800 mA |
250V/125V |
0.6 |
| 6.250MFC1100A/B |
1A |
250V/125V |
0.8 |
| 6.250MFC1125A/B |
1.25A |
250V/125V |
1.6 |
| 6.250MFC1150A/B |
1.5A |
250V/125V |
2.5 |
| 6.250MFC1160A/B |
1.6A |
250V/125V |
3.2 |
| 6.250MFC1200A/B |
2A |
250V/125V |
5.6 |
| 6.250MFC1250A/B |
2.5A |
250V/125V |
7.6 |
| 6.250MFC1300A/B |
3A |
250V/125V |
14 |
| 6.250MFC1315A/B |
3.15A |
250V/125V |
19 |
| 6.250MFC1350A/B |
3.5A |
250V/125V |
20 |
| 6.250MFC1400A/B |
4A |
250V/125V |
25 |
| 6.250MFC1500A/B |
5A |
250V/125V |
42 |
| 6.250MFC1600A/B |
6A |
250V/125V |
80 |
| 6.250MFC1630A/B |
6.3A |
250V/125V |
96 |
| 6.250MFC1800A/B |
8A |
250V/125V |
200 |
| 6.250MFC2100A/B |
10A |
250V/125V |
320 |
| 6.250MFC2120A/B |
12A |
250V/125V |
470 |
| 6.250MFC2150A/B |
15A |
250V/125V |
650 |
| 6.250MFC2200A/B |
20A |
250V/125V |
870 |
| 6.250MFC2250A/B |
25A |
250V/125V |
1320 |
| 6.250MFC2300A/B |
30A |
250V/125V |
1820 |
Dimensione e materiale
Unità: mm
| - No, no, no. |
Nome della parte |
Materiale |
| 1 |
Cap |
Altri prodotti di acciaio |
| 2 |
Corpo |
Tubo di vetro |
| 3 |
Elemento di fusibile |
Leghe |
Caratteristiche operative
| Percentuale di Ampere (in) |
Il tempo di soffiare |
| 100%* In |
4 ore Min |
| 135%* In |
1 ora Max |
| 200%* In |
60 secondi Max. |
Rating di interruzione
capacità di rottura:
10000A a 125 V AC (6,250MFC nell'intervallo 100mA~10A);
35A a 250V AC (6,250MFC nel range 100mA~1A);
100 A a 250 V CA (6,250 MFC nell'intervallo 1,25 A~3,5 A);
200 A a 250 V CA (6,250 MFC nel range 4A~10A).
Parametri di saldatura raccomandati
Parametri dell' onda:
Temperatura della saldatura: 260°C Max
Tempo di permanenza della saldatura: 2~5 s
B Parametri della saldatura a mano:
Temperatura del ferro di saldatura: 350±5°C
Tempo di riscaldamento: 5 s Max
Imballaggio Quantità
200 pezzi per sacchetto poliesteri;10 sacchetti poliesteri per scatola interna;4 scatole interne per cartone esterno
Casella: L240±2 * W170±2 * H110±2 mm
Cartone esterno: L390±5 * W240±5 * H250±5 mm
