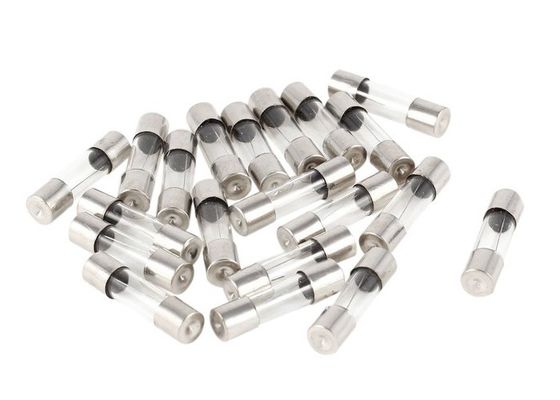

L'UL americana ha elencato il fusibile miniatura 3,15 della metropolitana di vetro un 250V 5 il millimetro x che ad azione ritardata medi di 20 millimetri rallentano le valvole a cartuccia del colpo T

L'UL americana ha elencato il fusibile miniatura 3,15 della metropolitana di vetro un 250V 5 il millimetro x che ad azione ritardata medi di 20 millimetri rallentano le valvole a cartuccia del colpo T

Applicazioni

Utilizzato come protezione supplementare in apparecchio o nell'attrezzatura di utilizzazione per assicurare protezione individuale per le componenti o i circuiti interni.

________________________________________________________________________Download______

Descrizione

la valvola a cartuccia del corpo di vetro di withstand dell'impulso di intervallo di 5×20mm ha progettato alla specificazione di IEC.

Caratteristiche

• Progettato alle norme internazionali di (IEC) per uso globalmente

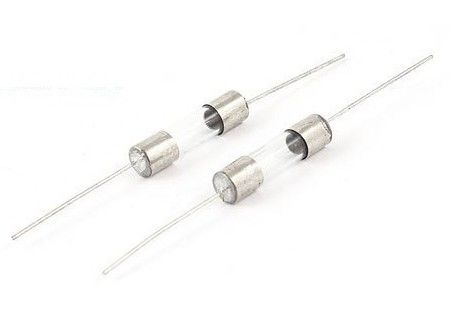

• Disponibile in cartuccia e nella forma a terminale assiale

• Incontra l'IEC 60127-2, rivestono la specificazione 3 per i fusibili di intervallo

• RoHS compiacente e senza piombo.

• Capacità di rottura ad azione ritardata e bassa media

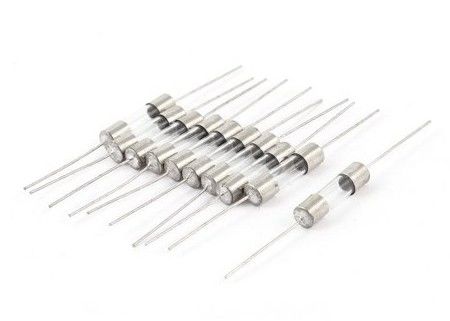

• Disponibile con i terminali assiali facoltativi

• 5 millimetri x dimensione di fisico medica di 20 millimetri

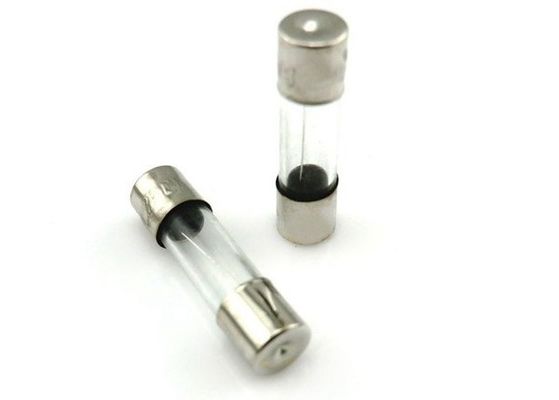

• Tubo di vetro, costruzione d'ottone nichelata del endcap

• Progettato a UL/CSA 248-14

Approvazioni dell'agenzia

Dimensione (millimetri)

Specifiche (A=125V/B=250V)

Caratteristiche di funzionamento

Curve medie della corrente di tempo

COME IDENTIFICARE E SOSTITUIRE FUSIBILE SOFFIATO A

Un fusibile è una componente della sicurezza in elettronico ed il dispositivo elettrico e soffieranno se c'è qualunque eccessiva corrente.
Il cortocircuito, sovraccaricare o il guasto del dispositivo sono le ragioni principali per l'eccessiva corrente.
Mettendo male il fusibile in dispositivo può provocare la ferita personale, infornare ed aumentare il danno del vostro dispositivo rotto.
Non sostituisca mai un fusibile con un'più alta valutazione di amperaggio perché il vostro dispositivo può disegnare più corrente del suo presunto a e l'intero affare può soffiare aggressivo.
Inoltre non metta il fusibile parallelamente o la pubblicazione periodica
A volte potete mettere il più piccolo fusibile corrente di valutazione se per esempio il vostro dispositivo è valutato per disegnare 300 mA ma il fusibile è di 500 mA poi che potete mettere il fusibile che è vicino a 300 mA ma non al di sotto di 300 mA
I fusibili sono identificati con l'amperaggio (A), la tensione (v), la velocità bruciante (Rapido colpo, Lento-colpo, ad azione ritardata), la dimensione ed il materiale (ceramico, di vetro, di plastica, vetroresina)
C'è assiale o i fusibili della treccia con cavo sull'estremità ed essi sono fatti per la saldatura sul PWB
Il colpo lento può trattare più corrente poi essi è segnato per la piccola quantità di tempo e sono T segnato e l'amperaggio (T2A, T1A, T0,25A) ed il colpo veloce stanno soffiando alla profonda corrente, essi sono F segnata (F2A, F1A)
Le valutazioni di tensione non sono segnate nel CA o nella CC
I fusibili ceramici sono più stabili, alcuni ceramici sono inoltre riempiti di sabbia per la protezione extra e possono trattare la valutazione più a corrente forte (più di 15A) a
Il vetro è vede attraverso e soffiano più velocemente perché non hanno sabbia che assorba il calore
Esempi: La maggior parte dei multimetri usano 10A 250V e 250 mA - 500 il fusibile veloce 5x20 millimetro del colpo di mA 250V

Punto 1: Stacchi il dispositivo

A questo punto dovrete staccare il dispositivo che non sta funzionando
Non è così duro voi appena necessità di disinserire la spina che va all'incavo principale
Inoltre raccomanderei al dispositivo spento in primo luogo
NON APRA MAI IL DISPOSITIVO CHE ANCORA SIA COLLEGATO ALLA CONDUTTURA!

Punto 2: Individuazione del fusibile

I fusibili sono solitamente al dispositivo introdotto in modo da sembri l'incavo di potere vicino
Quando che tirate il fusibile fuori lo tirate delicatamente in modo da non danneggierete il fusibile o alcune componenti

Punto 3: Fusibile difficile

Se avete fusibile di vetro potete vedere facilmente se il fusibile è bruciato oppure no
Per i tipi ceramici avrete bisogno del controllore/multimetro/ohmmetro di continuità
Per il controllore di continuità
Il fusibile messo sul nero e sul minio e se sentite il segnale acustico che il vostro fusibile è giusto, se non c'è fusibile del segnale acustico è bruciato
Per il multimetro/ohmmetro
Metta il multimetro alla regolazione di ohm (il più vicino a 1Ω) e quello messo ingannano ogni estremità del fusibile ed esaminano l'esposizione
Se il metro mostra che di meno che 1Ω poi il fusibile dovrebbe essere giusto, se manifestazione che non c'è il collegamento (sul mio multimetro è 1 dalla parte di sinistra) poi fonde è bruciato

Punto 4: Fusibile nuovo d'acquisto

Controlli un cappuccio sul fusibile, sul PWB o sul manuale per vedere se ci sono valutazioni del fusibile
Là dovrebbe essere scritto qualcosa come: T2A250V, F1A250V che è valutazione del fusibile
T è per il fusibile lento del colpo e la F per il fusibile veloce del colpo
2A o 1A è amperaggio che valuta il suoi solitamente appena numero ed A
250V è tensione che valuta il suoi numero e V
E poi misuri appena la dimensione del fusibile
In piccolo dispositivo elettrico sono solitamente 5x20mm
Ci sono 5x20mm, 5x15mm, 6.3x32mm, 3.6x10mm, 5x25mm e 10x38mm
