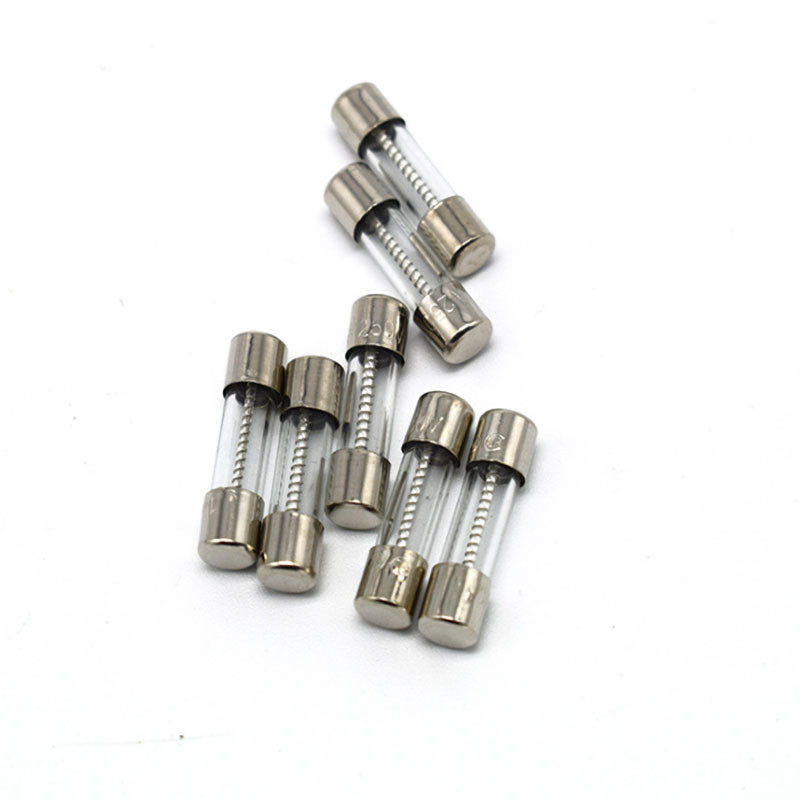

4D fusibile di vetro sostituto veloce di serie 4.6x15mm

Fusibili di vetro a soffio lento di serie 4E 4.6x15 mm

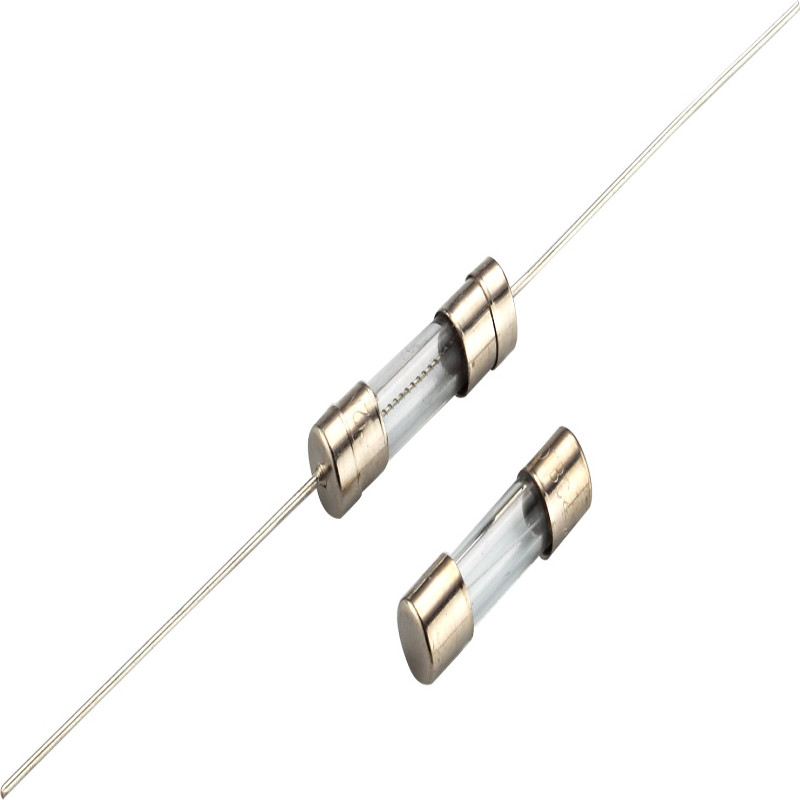

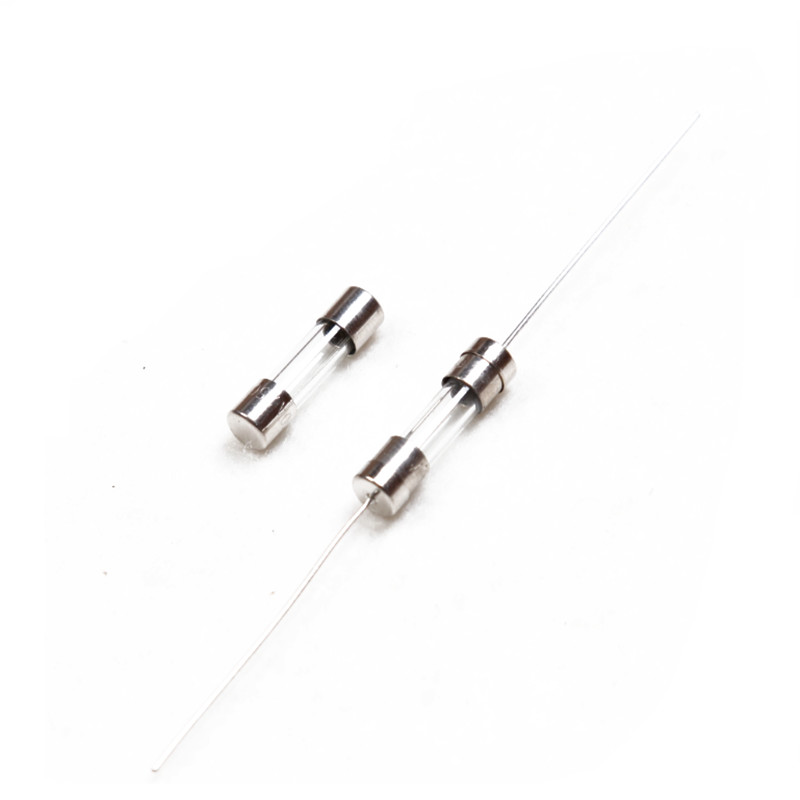

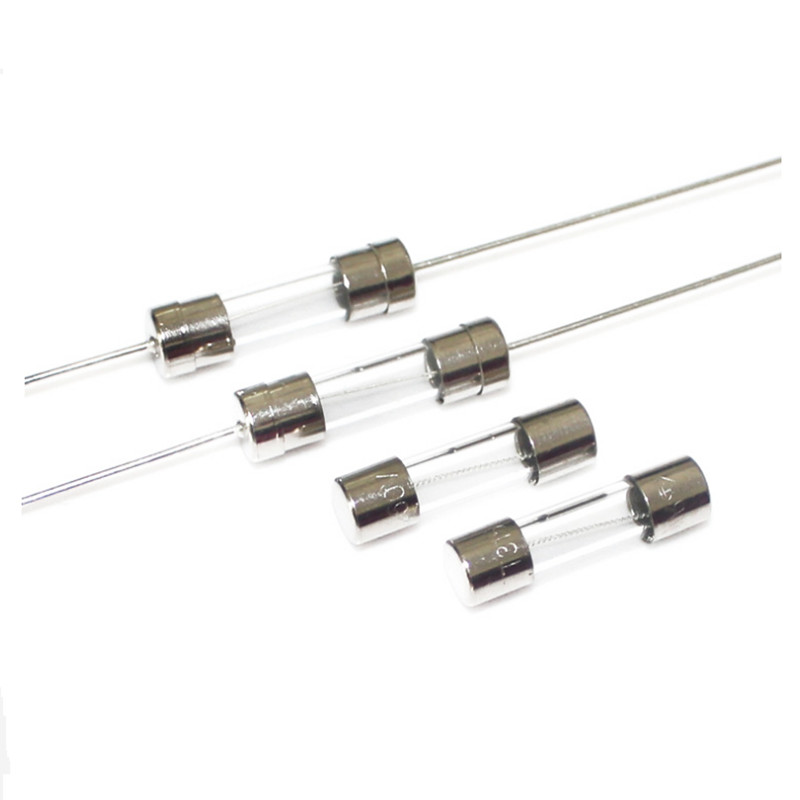

Specifica della fusibile di vetro a soffio lento a piombo assiale

Standard di prova: UL248-1 UL248-14 Indice di interruzione:

10000 Ampere a 125 V CA

35 Ampere a 250 V CA (100mA-1A)

100 Ampere a 250 V AC (da 1,25 A a 6,3 A)

Temperatura di funzionamento: -55°C - +125°C Materiali:Tappo di chiusura: ottone placcato al nichel

tubo di vetro: vetro filo di piombo: filo di rame in scatola

Capo interno: ottone nichellato

Metodo di saldatura: saldatura a onde: 260 °C, massimo 10 secondi

Saldatura manuale: 350C, 5s max.

Caratteristiche del fusibile di vetro a soffio lento a piombo assiale

• Progettato secondo la norma UL/CSA 248.

• Slo-Blo, fusibile in vetro in confezione compatta.

• Questo fusibile a risparmio di spazio è ideale per applicazioni di illuminazione, alimentazione e adattamento.

Parametri principali di fusibile di vetro a soffio lento a piombo assiale

Disegno dimensionale del fusibile di vetro a soffio lento a piombo assiale (mm)

Numerazione delle parti di fusibili di vetro a soffio lento a piombo assiale

Caratteristiche di funzionamento di un fusibile di vetro a soffio lento a piombo assiale

Raccomandazioni per l'installazione di fusibili di vetro a soffio lento a piombo assiale

Proporre il modo di installazione come nella figura seguente.

A. Installazione orizzontale

B. Installazione verticale

C. Installazione verticale

Fusibili per tubi in vetro e in ceramica

Automotive

Utilizzati nelle auto di vecchi modelli, i fusibili per tubi di vetro oggi si trovano principalmente nelle applicazioni di accessori automobilistici.L'ampia linea di fusibili in vetro Cooper Bussmann comprende molti tipi e dimensioni oltre a quelli elencati in questo catalogoChiamate Cooper Bussmann per ulteriori dettagli sul prodotto se avete esigenze che non sono trattate qui.

Apparecchi e elettronica di consumo

L'uso di tubi in vetro e in ceramica è spesso utilizzato per proteggere elettrodomestici e elettronica di consumo..I fusibili sono il metodo di protezione preferito a causa della loro precisione, piccole dimensioni e affidabilità.si trovano due dimensioni di fusibili intercambiabili dall'utente: 1/4 x 11/4 ′′ e 5 x 20 mm. Ognuno è disponibile in una varietà di volti e ampere.

Tipi di fusibili

I dispositivi elettrici e gli elettronici di consumo sono dotati di due tipi di fusibili: quelli ad azione rapida o quelli a ritardo.le fusibili ad azione rapida sono un singolo filo di filo o striscia di metalloI fusibili a ritardo di tempo hanno solitamente un filo avvolto, un elemento spesso avvolto in filo o una molla.Il tipo di fusibile può generalmente essere identificato visivamenteInoltre, il manuale del proprietario indicherà genericamente il fusibile di sostituzione corretto.

Fusibili per tubi di vetro e di ceramica variano per diametro e lunghezza:

Fusibili AGU: 13/32 x 11/2

Fusibili ABC, AGC, GBB, MDA, MDL e MDQ: 1/4 x 11/4

Fusibili AGX: 1/4 x 1

Fusibili GBC: 1/4 x 31/32

Fusibili AGW: 1/4 ′′ x 7/8"

Fusibili AGA: 1/4 x 5/8

I fusibili SFE hanno un diametro di 1/4 ′′ e cambiano di lunghezza con l'aumento dei valori di amplificazione

Fusibili GDA, GDB, GDC, GMA, GMC e GMD: 5 x 20 mm

Criteri di selezione dei fusibili

Per le applicazioni elettroniche/elettriche, il fusibile deve avere una potenza nominale pari o superiore a 125 V.

La tensione deve corrispondere o superare quella del fusibile da sostituire (125 V per la corrente domestica; 12 V per l'auto; 24 V per il lavoro pesante).

Il fusibile deve corrispondere alle caratteristiche richieste del fusibile o ad azione rapida o a ritardo.

L'amplificatore deve corrispondere a quello del fusibile originale.

Nota sulla tensione nominale

Tutti i fusibili hanno una tensione nominale. Per mantenere la sicurezza, questa tensione nominale non dovrebbe essere superata in applicazione, anche se è accettabile utilizzare un fusibile con una tensione nominale più elevata in un'applicazione a bassa tensione.Per esempio:: Un fusibile a 125 volt è adatto per la casa (110V) o per l'automobile (12V), mentre un fusibile a 32 volt è adatto per l'automobile (12V), ma non per la casa (125V).Sostituire sempre un fusibile con uno della stessa o più alta tensione nominale.
