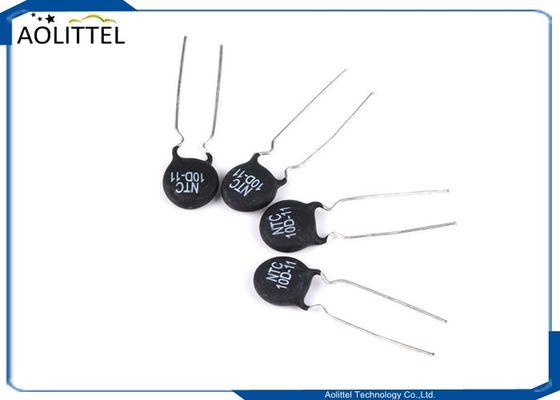

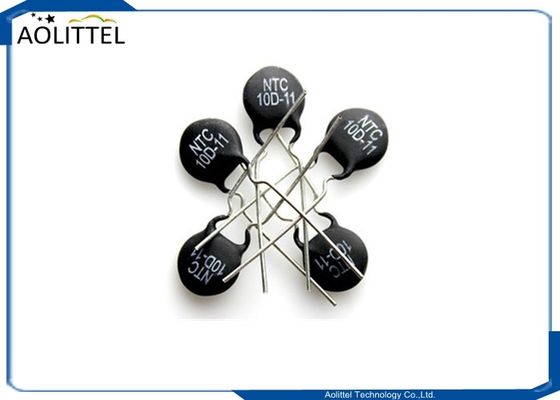

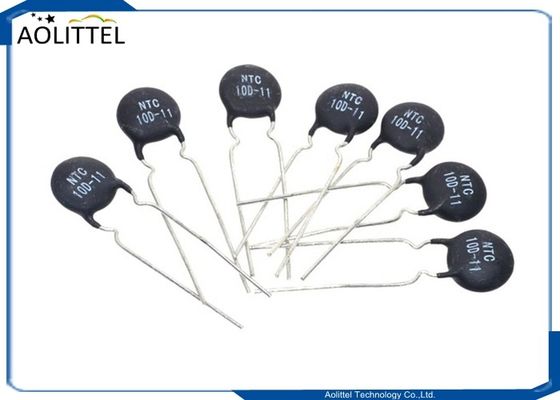

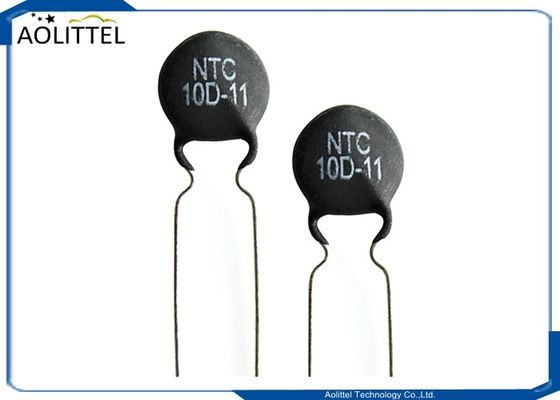

Soppressori della corrente di spunto 10D-11 Termistore NTC a disco 11 mm 3 A 10 Ohm +/-20% 10D11 P7,5 mm
Parametri del termistore limitatore di corrente di spunto serie MF 72 NTC
| Codice prodotto |
R25(Ω) |
Tolleranza R |
Imax(A) |
IB(A) |
RS(Ω) |
δ(Mw/℃) |
τ(Sec) |
| 5D |
|
|
|
|
|
|
|
| 5D-5 |
5 |
±20% |
1 |
2 |
0,353 |
6 |
20 |
| 10D-5 |
10 |
±20% |
0,7 |
1.4 |
0,771 |
6 |
20 |
| 15D-5 |
15 |
±20% |
0,6 |
1.2 |
0.9 |
6 |
20 |
| 22D-5 |
22 |
±20% |
0,6 |
1.2 |
0.9 |
6 |
20 |
| 33D-5 |
33 |
±20% |
0,5 |
1 |
1.2 |
6 |
20 |
| 47D-5 |
47 |
±20% |
0.4 |
0,8 |
1.5 |
6 |
20 |
| 68D-5 |
58 |
±20% |
0.4 |
0,8 |
2.1 |
6 |
20 |
| 200D-5 |
200 |
±20% |
0,1 |
0,2 |
6.259 |
6 |
20 |
| 9D |
|
|
|
|
|
|
|
| 3D-9 |
3 |
±20% |
4 |
8 |
0,12 |
11 |
35 |
| 4D-9 |
4 |
±20% |
3 |
6 |
0,19 |
11 |
35 |
| 5D-9 |
5 |
±20% |
3 |
6 |
0,21 |
11 |
34 |
| 6D-9 |
6 |
±20% |
2 |
4 |
0,315 |
11 |
34 |
| 8D-9 |
8 |
±20% |
2 |
4 |
0.4 |
11 |
32 |
| 10D-9 |
10 |
±20% |
2 |
4 |
0,458 |
11 |
32 |
| 12D-9 |
1 |
±20% |
1 |
2 |
0,652 |
11 |
31 |
| 16D-9 |
16 |
±20% |
1 |
2 |
0,802 |
11 |
30 |
| 20D-9 |
20 |
±20% |
1 |
2 |
0,864 |
11 |
30 |
| 22D-9 |
22 |
±20% |
1 |
2 |
0,95 |
11 |
30 |
| 30D-9 |
30 |
±20% |
1 |
2 |
1.022 |
11 |
30 |
| 33D-9 |
33 |
±20% |
1 |
2 |
1.124 |
11 |
30 |
| 50D-9 |
50 |
±20% |
1 |
2 |
1.252 |
11 |
30 |
| 60D-9 |
60 |
±20% |
0,8 |
1.6 |
1.502 |
11 |
30 |
| 80D-9 |
80 |
±20% |
0,8 |
1.6 |
2.01 |
11 |
30 |
| 120D-9 |
120 |
±20% |
0,8 |
1.6 |
3.015 |
11 |
30 |
| 200D-9 |
200 |
±20% |
0,5 |
1 |
5.007 |
11 |
32 |
| 400D-9 |
400 |
±20% |
0,2 |
0.4 |
9.852 |
11 |
32 |
| 11D |
|
|
|
|
|
|
|
| 2.5D-11 |
2.5 |
±20% |
5 |
10 |
0,095 |
13 |
43 |
| 3D-11 |
3 |
±20% |
5 |
10 |
0,1 |
13 |
43 |
| 4D-11 |
4 |
±20% |
4 |
8 |
0,15 |
13 |
44 |
| 5D-11 |
5 |
±20% |
4 |
8 |
0,156 |
13 |
45 |
| 6D-11 |
6 |
±20% |
3 |
6 |
0,24 |
13 |
45 |
| 8D-11 |
8 |
±20% |
3 |
6 |
0,255 |
14 |
47 |
| 10D-11 |
10 |
±20% |
3 |
6 |
0,275 |
14 |
47 |
| 12D-11 |
12 |
±20% |
2 |
4 |
0,462 |
14 |
48 |
| 16D-11 |
16 |
±20% |
2 |
4 |
0,47 |
14 |
50 |
| 20D-11 |
20 |
±20% |
2 |
4 |
0,512 |
15 |
52 |
| 22D-11 |
22 |
±20% |
2 |
4 |
0,563 |
15 |
52 |
| 30D-11 |
30 |
±20% |
1.5 |
3 |
0,667 |
15 |
2 |
| 33D-11 |
33 |
±20% |
1.5 |
3 |
0,734 |
15 |
52 |
| 50D-11 |
50 |
±20% |
1.5 |
3 |
1.021 |
15 |
52 |
| 60D-11 |
60 |
±20% |
1.5 |
3 |
1.212 |
15 |
52 |
| 80D-11 |
80 |
±20% |
1.2 |
2.4 |
1.656 |
15 |
52 |
| 13D |
|
|
|
|
|
|
|
| 1.3D-13 |
1.3 |
±20% |
7 |
14 |
0,062 |
13 |
60 |
| 1.5D-13 |
1.5 |
±20% |
7 |
14 |
0,073 |
13 |
60 |
| 2.5D-13 |
2.5 |
±20% |
6 |
12 |
0,088 |
13 |
60 |
| 3D-13 |
3 |
±20% |
6 |
12 |
0,092 |
14 |
60 |
| 4D-13 |
4 |
±20% |
5 |
10 |
0,12 |
15 |
67 |
| 5D-13 |
5 |
±20% |
5 |
10 |
0,125 |
15 |
68 |
| 6D-13 |
6 |
±20% |
4 |
8 |
0,17 |
15 |
65 |
| 7D-13 |
7 |
±20% |
4 |
8 |
0,188 |
15 |
65 |
| 8D-13 |
8 |
±20% |
4 |
8 |
0,194 |
15 |
60 |
| 10D-13 |
10 |
±20% |
4 |
8 |
0,206 |
15 |
62 |
| 12D-13 |
12 |
±20% |
3 |
6 |
0,316 |
16 |
62 |
| 15D-13 |
15 |
±20% |
3 |
6 |
0,335 |
16 |
60 |
| 16D-13 |
16 |
±20% |
3 |
6 |
0,338 |
16 |
60 |
| 20D-13 |
20 |
±20% |
3 |
6 |
0,372 |
16 |
65 |
| 30D-13 |
30 |
±20% |
2.5 |
5 |
0,517 |
16 |
65 |
| 47D-13 |
47 |
±20% |
2 |
4 |
0,81 |
17 |
65 |
| 120D-13 |
120 |
±20% |
1.5 |
3 |
2.124 |
16 |
65 |
| 15D |
|
|
|
|
|
|
|
| 1.5D-15 |
1.3 |
±20% |
8 |
16 |
0,048 |
18 |
68 |
| 1.5D-15 |
1.5 |
±20% |
8 |
16 |
0,052 |
19 |
69 |
| 3D-15 |
3 |
±20% |
7 |
14 |
0,075 |
18 |
76 |
| 5D-15 |
5 |
±20% |
6 |
12 |
0,112 |
20 |
76 |
| 6D-15 |
6 |
±20% |
5 |
10 |
0,155 |
20 |
80 |
| 7D-15 |
7 |
±20% |
5 |
10 |
0,173 |
20 |
80 |
| 8D-15 |
8 |
±20% |
5 |
10 |
0,178 |
20 |
80 |
| 10D-15 |
10 |
±20% |
5 |
10 |
0,18 |
20 |
75 |
| 12D-15 |
12 |
±20% |
4 |
8 |
0,25 |
20 |
75 |
| 15D-15 |
15 |
±20% |
4 |
8 |
0,268 |
21 |
85 |
| 16D-15 |
16 |
±20% |
4 |
8 |
0,276 |
21 |
70 |
| 20D-15 |
20 |
±20% |
4 |
8 |
0,288 |
17 |
86 |
| 30D-15 |
30 |
±20% |
3.5 |
7 |
0,438 |
18 |
75 |
| 47D-15 |
47 |
±20% |
3 |
6 |
0,68 |
21 |
86 |
| 120D-15 |
120 |
±20% |
2.5 |
5 |
1.652 |
22 |
87 |
| 20D |
|
|
|
|
|
|
|
| 0,7D-20 |
0,7 |
±20% |
12 |
24 |
0,018 |
25 |
89 |
| 1.3D-20 |
1.3 |
±20% |
9 |
18 |
0,037 |
24 |
88 |
| 3D-20 |
3 |
±20% |
8 |
16 |
0,055 |
24 |
88 |
| 5D-20 |
5 |
±20% |
7 |
14 |
0,087 |
23 |
87 |
| 6D-20 |
6 |
±20% |
6 |
12 |
0,113 |
25 |
103 |
| 8D-20 |
8 |
±20% |
6 |
12 |
0,142 |
25 |
105 |
| 10D-20 |
10 |
±20% |
6 |
12 |
0,162 |
24 |
102 |
| 12D-20 |
12 |
±20% |
5 |
10 |
0,195 |
24 |
100 |
| 16D-20 |
16 |
±20% |
5 |
10 |
0,212 |
25 |
100 |
Introduzione
I termistori di potenza, noti anche come soppressori di corrente di spunto, sono una sottocategoria di termistori NTC (coefficiente di temperatura negativo). I termistori di potenza utilizzano le proprietà di autoriscaldamento dei termistori NTC che si autoriscaldano con il flusso di corrente, diminuendo drasticamente la resistenza.
I termistori di potenza utilizzano le caratteristiche dei termistori NTC in cui un dispositivo si riscalda quando la corrente lo attraversa e questo autoriscaldamento provoca una drastica diminuzione della resistenza. I termistori di potenza di Aolittel sono meno costosi rispetto ai termistori di potenza convenzionali, grazie ai minori costi di produzione raggiunti
Specifiche per termistore limitatore di corrente di spunto MF72 NTC 10D11
| Resistenza alla potenza zero a 25 ℃ |
10Ω±20% |
| ca. Resistenza alla corrente massima |
3A |
| Coefficiente di tempo di recupero termico |
14 |
| Costante di dissipazione termica |
47 |
| Temperatura operativa |
-55~+200 gradi |
| Valore B |
2800k±10% |
Applicazione
Viene utilizzato per controllare la corrente del motore, vari riscaldatori, stabilizzatore di tensione della lampadina, lampada elettronica a risparmio energetico, raddrizzatore elettronico e altre installazioni elettroniche.
Sicuro, affidabile, stabile, con un'ampia gamma di controllo della sovracorrente.
Piccole dimensioni, grande potenza, con forte capacità di inibire la sovracorrente.
Grande costante del materiale (valore B), con piccola resistenza residua.
Resistenza agli shock termici, con ampio intervallo di temperature di esercizio.
Alimentatori a commutazione, adattatori, TV LCD, TV al plasma, condizionatori d'aria, lettori DVD, apparecchiature audio, proiettori LCD, fotocopiatrici, PC, stampanti, apparecchiature per l'automazione dell'ufficio, alimentatori per macchine da gioco, ecc.
Termistore NTC di potenza limitatrice della corrente di spunto di nuova concezione aumentato max. corrente operativa.
| Parte n. |
R25(ohm) |
Corrente massima stabile (A) |
ca. Valore di resistenza alla corrente massima (Ω) |
Potenza nominale massima Pmax.(W) |
Fattore di dissipazione (mW/oC) |
Costante di tempo termica (s) |
Dimensioni (mm) |
| Dmax |
Tmax |
H |
H0 |
D |
Modulo perno |
| D15mm 2,5ohm/9,5A |
2,5 ohm |
9,5 A |
0,044 |
3,5 W |
22 minuti |
75 massimo |
17.5 |
6 |
19.5 |
26.5 |
7.5 |
interiore attorcigliato |
| D15 mm 5 ohm/8 A |
5 ohm |
8A |
0,058 |
3,5 W |
22 minuti |
75 massimo |
17.5 |
6 |
19.5 |
26.5 |
7.5 |
interiore attorcigliato |
| D15 mm, 10 ohm/7 A |
10 ohm |
7A |
0,098 |
3,5 W |
22 minuti |
75 massimo |
17.5 |
6 |
19.5 |
26.5 |
7.5 |
interiore attorcigliato |
| D20mm 1ohm/16A |
1 ohm |
16A |
0,027 |
5 W |
28 minuti |
110 massimo |
22.5 |
7 |
24.7 |
/ |
10 |
Dritto |
| D20mm 5ohm/12A |
5 ohm |
12A |
0,047 |
5 W |
28 minuti |
110 massimo |
22.5 |
7 |
24.7 |
/ |
10 |
Dritto |
| D20 mm, 10 ohm/8 A |
10 ohm |
8A |
0,085 |
5 W |
28 minuti |
110 massimo |
22.5 |
7 |
24.7 |
/ |
10 |
Dritto |
| D25 mm, 1 ohm/20 A |
1 ohm |
20A |
0,021 |
7 W |
30 minuti |
130 massimo |
29 |
8 |
33 |
/ |
10 |
Dritto |
| D25 mm, 5 ohm/14 A |
5 ohm |
14A |
0,047 |
7 W |
30 minuti |
130 massimo |
29 |
8 |
33 |
/ |
10 |
Dritto |
| D25 mm, 10 ohm/10 A |
10 ohm |
10A |
0,084 |
7 W |
30 minuti |
130 massimo |
29 |
8 |
33 |
/ |
10 |
Dritto |
| D30 mm, 1 ohm/30 A |
1ohm |
30A |
0,014 |
8 W |
40 minuti |
190 massimo |
36 |
8.5 |
40 |
/ |
18 |
Dritto |
| D30 mm, 10 ohm/13 A |
10 ohm |
13A |
0,056 |
8 W |
40 minuti |
190 massimo |
36 |
8.5 |
40 |
/ |
18 |
Dritto |
Attenzione
• Quando si applica forza al cavo, i collegamenti delle gambe potrebbero rompersi o scheggiarsi.
• Potrebbe surriscaldarsi durante l'uso. Quando si progetta l'ambiente attorno al termistore di potenza, prestare particolare attenzione ai collegamenti dei cavi, ai materiali utilizzati nelle immediate vicinanze e alla disposizione degli altri componenti elettrici.
• Non utilizzare due o più termistori di potenza in fila.
Domande frequenti
Q1: sei una fabbrica o una società commerciale?
Siamo una fabbrica fondata nel 2002.
Q2: Posso ottenere campioni gratuiti di condensatori?
Ovviamente! I campioni sono disponibili.
Q3: Aolittel può OEM o ODM per me?
Certo, OEM e ODM sono disponibili. Quello che devi fare è darci l'autorizzazione,
criteri di accettazione della qualità e requisiti di progettazione dei condensatori.
Q4: Come posso identificare se il termistore NTC è buono o cattivo?
Resistenza a 25°C, diametro, tempo termico, max. corrente di stato stazionario
Q5: Aolittel ha mai esportato tali condensatori elettronici nel mio paese?
Abbiamo esportato con successo in Asia, Europa, Sud America, Medio Oriente, ecc.
Q6: Dove si trova la vostra fabbrica? Come posso visitare?
Abbiamo cinque fabbriche. Il nostro centro di vendita si trova nella città di Donggaun, nella provincia del Guangdong.
Dati sull'affidabilità del termistore NTC di alimentazione del limitatore di corrente di spunto
|
Test
|
Standard
|
Condizioni di prova
|
ΔR25/R25 (tipico)
|
Osservazioni
|
| Conservazione in calore secco |
CEI 60068-2-2 |
Conservazione a temperatura di categoria superiore Temperatura: 125°C Tempo: 1000 ore |
<10%
|
Nessun danno visibile |
| Conservazione in calore umido, stato stazionario |
CEI 60068-2-3 |
Temperatura dell'aria: 40°C Umidità relativa dell'aria: 93% Durata: 21 giorni |
<5%
|
Nessun danno visibile |
| Ciclaggio rapido della temperatura |
CEI 60068-2-14 |
Temperatura di prova inferiore: -55oC Temperatura di prova superiore: 125oC Numero di cicli: 10 |
<10%
|
Nessun danno visibile |
| Resistenza |
|
I=Imax t: 1000h |
<10%
|
Nessun danno visibile |
| Resistenza ciclica |
|
I=Imax, 1000 cicli Tempo di accensione=1 min Tempo di raffreddamento=6 min |
<10%
|
|
| Carico transitorio |
|
Capacità=CT Numero di cicli: 1000 |
<5%
|
Nessun danno visibile |
Precauzioni per l'applicazione del termistore NTC di potenza per la limitazione della corrente di spunto
1) Per la limitazione della corrente di spunto, il termistore NTC deve essere collegato in serie al circuito di carico. È inoltre possibile collegare in serie più limitatori di corrente di spunto per ottenere uno smorzamento maggiore. I limitatori di corrente di spunto non devono essere collegati in parallelo.
2) In generale, i limitatori di corrente di spunto richiedono tempo per tornare allo stato freddo, in cui possono fornire un'adeguata limitazione della corrente di spunto grazie alla loro elevata resistenza. Il tempo di raffreddamento dipende dalle condizioni ambientali.
3) Va considerato che l'area circostante il termistore NTC potrebbe diventare piuttosto calda. Assicurarsi che i componenti adiacenti siano posizionati a una distanza sufficiente da un termistore per consentire un tempo di raffreddamento adeguato del termistore.
4) Assicurarsi che i materiali adiacenti siano progettati per il funzionamento a temperature paragonabili alla temperatura superficiale del termistore. Assicurarsi che le parti e i materiali circostanti possano resistere a questa temperatura.
5) Assicurarsi che i termistori siano adeguatamente ventilati per evitare il surriscaldamento.
6) Evitare la contaminazione della superficie del termistore.
7) Evitare il contatto dei termistori NTC con liquidi e solventi. Assicurarsi che l'acqua non penetri nel termistore NTC.
Il tuo messaggio deve contenere da 20 a 3000 caratteri!
