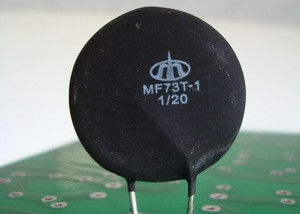

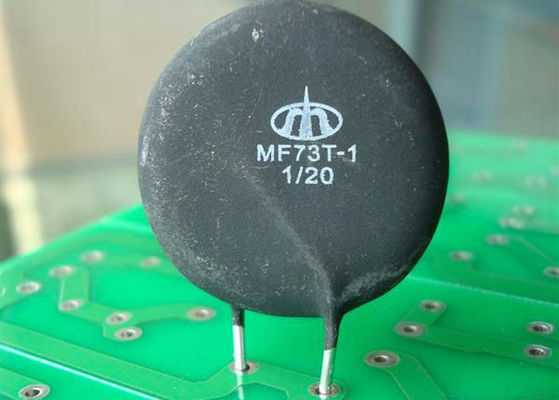

Ameterm SL322R025 Cross High Power Inrush Current Limiter MF73T-1 2/25 NTC Termistor 2Ohm 25A 3300uF 5W 35mm Dia
Descrizione
Il termistore Power NTC della serie MF73T-1 fornisce la soppressione della corrente di corsa per elettronica sensibile come alimentatori, UPS, inverter, ecc.Collegare un MF73T-1 in serie con la fonte di alimentazione limiterà le surge di corrente generalmente creati al momento dell'accensione.
- Non è un problema.
Scarica_______
Applicazione
• Forniture di alimentazione a commutazione ad alta potenza, conversione di potenza, alimentazione UPS.
• caricabatterie ad alta potenza, caricabatterie per veicoli elettrici.
• luci a LED ad alta potenza, lampade elettroniche ad alta potenza e altre lampade.
Specifica per MF73T-1 2/25
| Nome del prodotto |
Limitatore di corrente di ingresso ad alta potenza termistor NTC |
| Numero della parte |
MF73T-1 2/25 |
| Dimensione |
| D=41 mm massimo |
F: 18±1,5 mm |
| L1:min.25mm |
T: 12 mm al massimo. |
| d: 2,0±0.05 |
|
|
| Materiale di piombo |
Filtro di rame placcato con stagno |
| Rivestimento |
Resine di silicone |
| Resistenza di potenza zero a 25°C |
2Ω±20% |
| B Valore 25/50 |
2600 ± 10% |
| Corrente massima a stato stazionario |
25A |
| Capacità massima 240Vac |
3300 uF |
| Coefficiente di dissipazione termica |
45 mW/°C |
| Costante di tempo termico |
280 Sec. |
| Resistere alla tensione 500V/AC 1min |
Nessun guasto o flashover |
| Resistenza di isolamento 500V/DC 1min |
≥ 500MΩ |
| Temperatura di funzionamento |
-40°C 200°C |
| Potenza nominale massima |
5.0W |
Le cose hanno bisogno di attenzione.
1 USI DI QUESTO PRODOTTO: inibizione della corrente di sovraccarico;
2 Quando si salda il ferro di saldatura, il punto di saldatura deve essere a almeno 2 mm di distanza dallo strato di rivestimento e la temperatura di saldatura deve essere inferiore a 360 °C, il tempo di saldatura < 3 ses
3Temperatura di stoccaggio: -10°C - 40°C;umidità di stoccaggio: ≤ 75% RH;
4 Evita la corrosione dell'aria o la luce solare
Conservare sigillato dopo aver aperto la confezione.
6 Durata di conservazione: 1 anno
Caratteristiche
• Piccole dimensioni, elevata potenza, affidabile protezione contro le sovratensioni.
• Costante di materiale elevata (valore B),
• Bassa resistenza residua
• Alta corrente stazionaria, durata lunga, alta affidabilità
• Conveniente per l'installazione di PCB, ampia gamma di funzionamento

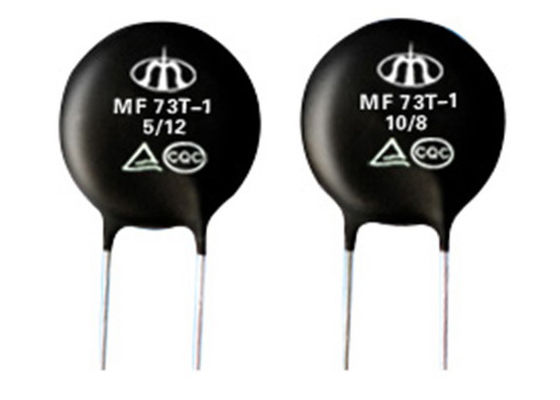

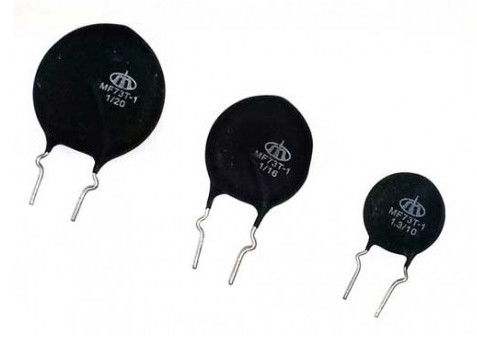

Numerazione delle parti del termistor NTC della serie MF73T-1
Dimensione del termistore NTC della serie MF73T-1(mm)
| |
D15 |
D20 |
D25 |
D30 |
D35 |
| Dimensioni del chip |
ø 15 |
ø 20 |
ø 25 |
ø 30 |
ø 35 |
| (Dmax) |
17.5 |
22.5 |
29 |
36 |
41 |
| Diametro complessivo (mm) |
| (Tmax) |
6 |
7 |
8 |
8.5 |
10 |
| Spessore (mm) |
| (F ± 1,5) |
7.5 |
10 |
10 |
10 |
* 18 |
18 |
| Pistola (mm) |
| (d ± 0,05) |
0.8 |
1 |
1 |
1.2 |
* 1.6 |
1.8 |
* 2.0 |
| Dia di piombo (mm) |
| (L) min |
25 |
25 |
25 |
25 |
25 |
| Lunghezza dei condotti (mm) |
| (L1) min |
17 |
17 |
17 |
|
|
| Lunghezza dei condotti (mm) |
| Guida standard |
(I) |
(II) |
(II) |
(II) |
(II) |
| Figura |
C'e' un'inclinazione interna. |
Diritta. |
Diritta. |
Diritta. |
Diritta. |
| Conduci facoltativi |
(II) |
(III) |
(III) |
|
|
| Figura |
Diritta. |
Fuori di qui. |
Fuori di qui. |
|
|
| Peso (g). |
3.1 |
6.2 |
8.8 |
20.5 |
28.8 |
| Approximato |
Illustrato:In genere si utilizza il filo di piombo lungo piegato, cfr. figura II * Standard
Specificativi tecnici del termistor NTC della serie MF73T-1
Temperatura di lavoro: -55~200°C
Parte N.O.
MF73T-1 |
Res +20%
(Ω) |
Max, calma.
Corrente di stato
Lmax (A) |
Approx. R
di MaxCurrent
Rmax (Ω) |
Ø15 mm di diametro di chip MF73T-1 Serie NTC Termistor
Potenza nominale massima Pmax (W): 3.5
Coefficiente di dissipazione (mW/†C): ≥ 22
Costante di tempo termico (S): ≤ 75 |
| 1.3/10 |
1.3 |
10 |
0.034 |
| 1.5/10 |
1.5 |
10 |
0.036 |
| 2.5/9.5 |
2.5 |
9.5 |
0.044 |
| 5/8 |
5 |
8 |
0.058 |
| 6/7 |
6 |
7 |
0.069 |
| 7/7 |
7 |
7 |
0.078 |
| 8/7 |
8 |
7 |
0.084 |
| 10/7 |
10 |
7 |
0.098 |
| 12/6 |
12 |
6 |
0.116 |
| Il mondo, 15/6 |
16 |
6 |
0.129 |
| 20/6 |
20 |
6 |
0.136 |
| 30/5 |
30 |
5 |
0.165 |
| 47/4 |
47 |
4 |
0.257 |
| 120/2.5 |
120 |
2.5 |
0.652 |
Parte N.O.
MF73T-1 |
Res +20%
(Ω) |
Max, calma.
Corrente di stato
Lmax (A) |
Approx. R
di MaxCurrent
Rmax (Ω) |
Ø20 mm di diametro di chip MF73T-1 serie NTC termistor
Potenza nominale massima Pmax (W): 5.0
Coefficiente di dissipazione (mW/†C): ≥ 28
Costante di tempo termico (S): ≤ 110 |
| 0.7/16 |
0.7 |
16 |
0.026 |
| Fratellanza, 1/16 |
1 |
16 |
0.027 |
| 1.5/15 |
1.5 |
15 |
0.030 |
| 2/14 |
2 |
14 |
0.035 |
| 2.5/13 |
2.5 |
13 |
0.038 |
| 3/12 |
3 |
12 |
0.040 |
| 4/12 |
4 |
12 |
0.043 |
| 4.7/12 |
4.7 |
12 |
0.046 |
| 5/12 |
5 |
12 |
0.047 |
| 6/11 |
6 |
11 |
0.052 |
| 6.8/10 |
6.8 |
10 |
0.055 |
| 7/9 |
7 |
9 |
0.056 |
| 10/8 |
10 |
8 |
0.085 |
| 12/7.5 |
12 |
7.5 |
0.098 |
| Lavorare, 15/7 |
15 |
7 |
0.112 |
| 18/7 |
18 |
7 |
0.123 |
| 20/7 |
20 |
7 |
0.132 |
Parte N.O.
MF73T-1 |
Res +20%
(Ω) |
Max, calma.
Corrente di stato
Lmax (A) |
Approx. R
di MaxCurrent
Rmax (Ω) |
Ø25 mm di diametro del chip MF73T-1 Serie NTC Termistor
Potenza nominale massima Pmax (W): 7.0
Coefficiente di dissipazione (mW/†C): ≥ 30
Costante di tempo termico (S): ≤ 130 |
| 0.5/22 |
0.5 |
22 |
0.017 |
| 0.7/22 |
0.7 |
22 |
0.017 |
| 1/20 |
1 |
20 |
0.021 |
| 1.5/19 |
1.5 |
19 |
0.024 |
| 2/18 |
2 |
18 |
0.026 |
| 2.5/16 |
2.5 |
16 |
0.029 |
| 3/15.5 |
3 |
15.5 |
0.032 |
| Il Signore, 15/4 |
4 |
15 |
0.039 |
| 4.7/14 |
4.7 |
14 |
0.044 |
| 5/14 |
5 |
14 |
0.047 |
| 6.8/12 |
6.8 |
12 |
0.061 |
| 7/11 |
7 |
11 |
0.064 |
| 8/10 |
8 |
10 |
0.079 |
| 10/10 |
10 |
10 |
0.084 |
| 12/9 |
12 |
9 |
0.102 |
| Il mondo, 15/8 |
15 |
8 |
0.117 |
| 18/8 |
18 |
8 |
0.132 |
| 20/8 |
20 |
8 |
0.132 |
Parte N.O.
MF73T-1 |
Res +20%
(Ω) |
Max, calma.
Corrente di stato
Lmax (A) |
Approx. R
di MaxCurrent
Rmax (Ω) |
Ø30 mm di diametro di chip MF73T-1 serie NTC termistor
Potenza nominale massima Pmax (W): 8.0
Coefficiente di dissipazione (mW/†C): ≥ 40
Costante di tempo termico (S): ≤ 190 |
| 0.5/30 |
0.5 |
30 |
0.013 |
| 1/30 |
1 |
30 |
0.014 |
| 1.5/25 |
1.5 |
25 |
0.016 |
| 2/23 |
2 |
23 |
0.019 |
| 2.5/20 |
2.5 |
20 |
0.023 |
| 3/19.5 |
3 |
19.5 |
0.026 |
| 4/19 |
4 |
19 |
0.031 |
| 4.7/18 |
4.7 |
18 |
0.035 |
| 5/17 |
5 |
17 |
0.037 |
| 6.8/16 |
6.8 |
16 |
0.043 |
| "Così è", 15/7 |
7 |
15 |
0.044 |
| 8/14 |
8 |
14 |
0.049 |
| 10/13 |
10 |
13 |
0.056 |
| 12/12 |
12 |
12 |
0.067 |
| La nostra vita, 15/11 |
15 |
11 |
0.078 |
| 18/10 |
18 |
10 |
0.092 |
| 29/9 |
20 |
9 |
0.113 |
Parte N.O.
MF73T-1 |
Res +20%
(Ω) |
Max, calma.
Corrente di stato
Lmax (A) |
Approx. R
di MaxCurrent
Rmax (Ω) |
Ø35 mm di diametro del chip MF73T-1 serie NTC termistor
Potenza nominale massima Pmax (W): 9.0
Coefficiente di dissipazione (mW/†C): ≥ 55
Costante di tempo termico (S): ≤ 280 |
| 0.5/32 |
0.5 |
32 |
0.01 |
| 1/32 |
1 |
32 |
0.011 |
| 1.5/28 |
1.5 |
28 |
0.013 |
| 2/25 |
2 |
25 |
0.017 |
| 2.5/23 |
2.5 |
23 |
0.020 |
| 3/22 |
3 |
22 |
0.023 |
| 4/21 |
4 |
21 |
0.026 |
| 4.7/20 |
4.7 |
20 |
0.029 |
| 5/19 |
5 |
19 |
0.030 |
| 6.8/18 |
6.8 |
18 |
0.035 |
| 7/17 |
7 |
17 |
0.037 |
| 8/16 |
8 |
16 |
0.041 |
| "Così è la vita", 15/10 |
10 |
15 |
0.045 |
| 12/14 |
12 |
14 |
0.051 |
| 15/13 |
15 |
13 |
0.060 |
| 18/11 |
18 |
11 |
0.072 |
| 20/10 |
20 |
10 |
0.089 |
