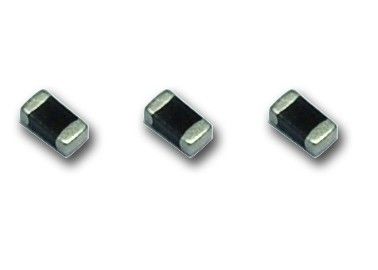

Termistore 0402 0603 0805 SMD del chip NTC del pacchetto per montaggio superficiale per smartphone Tablet Automotive xEV Wearables Medical
Descrizione

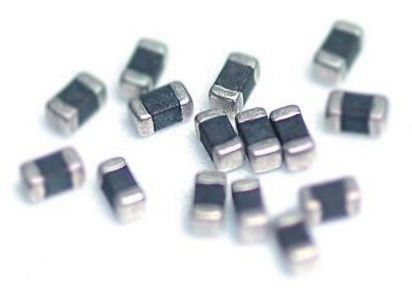

I termistori NTC in chip sono resistori semiconduttivi termicamente sensibili progettati per la misurazione e la compensazione della temperatura. Il portafoglio comprende termistori NTC con eccellente stabilità a lungo termine in ambienti ad alta temperatura e umidità elevata, ad esempio per smartphone, tablet con case di piccole dimensioni, applicazioni automobilistiche, moduli LED e applicazioni industriali. Tolleranze strette di resistenza e valore B consentono capacità di rilevamento della temperatura estremamente precise.
__________________________________________________________________________
Scaricamento_______
Aspetto
Costruzione
Caratteristiche principali
Elettrodi terminali con struttura a tre strati Ag-Ni-Sn aventi ottima saldabilità, resistenza alla saldatura;
Tecnologia della struttura monostrato, capacità di distribuzione bassa (meno di 3PF), può essere utilizzata in campi ad alta frequenza; Superficie del vetro che utilizza la tecnologia di incapsulamento (10 μm), con buona resistenza meccanica, resistenza all'umidità e resistenza alla corrosione. L'intervallo di temperatura operativa è - 40~+125℃.

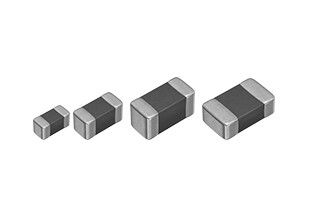

Dimensione: mm (pollici)
| 0402(1005) |
|
| 0603(1608) |
|
| 0805(2012) |
|
Specifica
| Specifiche della serie 0402 |
| Modello del prodotto |
Valore di resistenza a 25°C (KΩ) |
Valore B °C 25/50(K) |
| SNC101B12700□0402E |
0,1 |
2700 |
| SNC221B12750□0402E |
0,22 |
2750 |
| SNC331B12800□0402E |
0,33 |
2800 |
| SNC471B13850□0402E |
0,47 |
2850 |
| SNC681B12900□0402E |
0,68 |
2900 |
| SNC102B13000□0402E |
1 |
3000 |
| SNC202B13000□0402E |
2.2 |
3000 |
| SNC222B13000□0402E |
2.2 |
3000 |
| SNC222B13850□0402E |
2.2 |
3850 |
| SNC332B13200□0402E |
3.3 |
3200 |
| SNC472B13200□0402E |
4.7 |
3250 |
| SNC682B13200□0402E |
6.8 |
3350 |
| SNC103B13370□0402E |
10 |
3370 |
| SNC103B13434□0402E |
10 |
3435 |
| SNC103B13900□0402E |
10 |
3900 |
| SNC153B13500□0402E |
15 |
3500 |
| SNC153B13900□0402E |
15 |
3900 |
| SNC223B13600□0402E |
22 |
3600 |
| SNC223B13900□0402E |
22 |
3900 |
| SNC333B13950□0402E |
33 |
3950 |
| SNC473B13900□0402E |
47 |
3900 |
| SNC473B13900□0402E |
47 |
4050 |
| SNC503B14050□0402E |
50 |
4050 |
| SNC683B13950□0402E |
68 |
3950 |
| SNC104B14100□0402E |
100 |
4100 |
| SNC104B14360□0402E |
100 |
4360 |
| SNC224B14200□0402E |
220 |
4200 |
| SNC334B14300□0402E |
330 |
4300 |
| SNC474B14500□0402E |
470 |
4500 |
| SNC564B14500□0402E |
560 |
4500 |
| Specifiche della serie 0603 |
| Modello del prodotto |
Valore di resistenza a 25°C (KΩ) |
Valore B °C 25/50(K) |
| SNC101B12700□0603E |
0,1 |
2700 |
| SNC221B12750□0603E |
0,22 |
2750 |
| SNC331B12800□0603E |
0,33 |
2800 |
| SNC471B12850□0603E |
0,47 |
2850 |
| SNC681B12900□0603E |
0,68 |
2900 |
| SNC102B13000□0603E |
1 |
3000 |
| SNC202B13000□0603E |
2.2 |
3000 |
| SNC222B13000□0603E |
2.2 |
3000 |
| SNC222B13850□0603E |
2.2 |
3850 |
| SNC332B13200□0603E |
3.3 |
3200 |
| SNC472B13200□0603E |
4.7 |
3200 |
| SNC502B13400□0603E |
5 |
3400 |
| SNC682B13400□0603E |
6.8 |
3400 |
| SNC103B13370□0603E |
10 |
3370 |
| SNC103B13435□0603E |
10 |
3435 |
| SNC103B13900□0603E |
10 |
3900 |
| SNC153B13500□0603E |
15 |
3500 |
| SNC153B13900□0603E |
15 |
3900 |
| SNC223B13600□0603E |
22 |
3600 |
| SNC223B13900□0603E |
22 |
3900 |
| SNC333B13950□0603E |
33 |
3950 |
| SNC473B13900□0603E |
47 |
3900 |
| SNC473B14050□0603E |
47 |
4050 |
| SNC503B14050□0603E |
50 |
4050 |
| SNC683B13950□0603E |
68 |
3950 |
| SNC104B14100□0603E |
100 |
4100 |
| SNC104B14350□0603E |
100 |
4350 |
| SNC224B14200□0603E |
220 |
4200 |
| SNC334B14300□0603E |
330 |
4300 |
| SNC474B14500□0603E |
470 |
4500 |
| SNC564B14500□0603E |
560 |
4500 |
| Specifiche della serie 0805 |
| Modello del prodotto |
Valore di resistenza a 25°C (KΩ) |
Valore B °C 25/50(K) |
| SNC101B12700□0805E |
0,1 |
2700 |
| SNC221B12750□0805E |
0,22 |
2750 |
| SNC331B12800□0805E |
0,33 |
2800 |
| SNC471B12850□0805E |
0,47 |
2850 |
| SNC681B12900□0805E |
0,68 |
2900 |
| SNC102B13000□0805E |
1 |
3000 |
| SNC202B13000□0805E |
2.2 |
3000 |
| SNC222B13000□0805E |
2.2 |
3000 |
| SNC332B13200□0805E |
3.3 |
3200 |
| SNC472B13400□0805E |
4.7 |
3400 |
| SNC682B13400□0805E |
6.8 |
3400 |
| SNC103B13434□0805E |
10 |
3435 |
| SNC103B13900□0805E |
10 |
3900 |
| SNC153B13500□0805E |
15 |
3500 |
| SNC153B13900□0805E |
15 |
3900 |
| SNC203B13900□0805E |
20 |
3900 |
| SNC223B13600□0805E |
22 |
3600 |
| SNC223B13900□0805E |
22 |
3900 |
| SNC333B13950□0805E |
33 |
3950 |
| SNC473B13900□0805E |
47 |
3900 |
| SNC473B14050□0805E |
47 |
4050 |
| SNC503B14050□0805E |
50 |
4050 |
| SNC683B13950□0805E |
68 |
3950 |
| SNC104B14100□0805E |
100 |
4100 |
| SNC104B14360□0805E |
100 |
4360 |
| SNC224B14200□0805E |
220 |
4200 |
| SNC334B14300□0805E |
330 |
4300 |
| SNC474B14500□0805E |
470 |
4500 |
| SNC564B14500□0805E |
560 |
4500 |
Applicazione
| Smartphone/Tablet |
|
| Automobilistico (xEV) |
|
| Infotainment per auto |
|
| Indossabili |
|
| Attrezzature mediche |
|
Flusso di processo nella produzione
| Preparazione del liquame |
|
| Miscelazione e macinazione |
| Colata del nastro |
| Impilamento e stampa |
| Pressatura/taglio |
| Deceraggio/sinterizzazione |
| Processo di rivestimento del vetro |
|
| Bruciatura del rivestimento in vetro |
| Metallizzazione dell'ag |
| Burn-in della terminazione |
| Galvanotecnica di Ni/Sn |
| Misurazione e registrazione |
Prova di affidabilità
| Articolo di prova |
Standard di prova |
Metodi di prova |
Oggetto di prova |
Requisiti prestazionali |
| La forza della punta |
IEC68-2-21 |
F:0402≥3N,0603≥8N,0805≥10N |
SNC |
Nessun danno visibile |
| Resistenza alla flessione |
IEC68-2-21 |
h:1±0,1 mm |
SNC |
Nessun danno visibile
∣△R25/R25∣≤3% |
| Piegatura del piombo |
IEC68-2-21 |
F:0,07<s≤0,2mm2 td=""> |
SNE/SNG |
Nessun danno visibile |
| Guida il raduno |
IEC68-2-21 |
F:0,3<d≤0,5mm 0,8mm="" 10n="" td=""><s≤0,2mm2 td=""> |
SNE/SNG
|
Nessun danno visibile |
| Autunno |
IEC68-2-32 |
Altezza di caduta: 1±0,1 m
Tempi di caduta:1
Superficie di caduta: cemento |
SNC/SNE/
SNS |
Nessun danno visibile
∣△R25/R25∣≤1%
∣△B/ B∣≤2% |
| Saldabilità |
IEC68-2-20 |
Temperatura di saldatura: 260±5℃
Tempo di immersione: 3±1 s
|
SNC/SNE/
SNG/SNS/PN |
L'area dello stagno≥95% |
| Resistenza al calore di saldatura |
IEC68-2-20 |
Temperatura di saldatura: 280±10℃
Tempo di immersione: 10±1 s
|
SNC/SNE/
SNG/SNS |
Nessun danno visibile
︱△R25/R25∣≤3% |
| PN |
Nessun danno visibile
∣△R25/R25∣≤10% |
| Carico di calore umido |
IEC68-2-2/ IEC68-2-3/ CNS5550 |
Temperatura: 40±2℃
Umidità: 90~95%RH
Tempo: 500±12 ore
Corrente operativa |
SNC/SNE/
SNG/SNS |
Nessun danno visibile
∣△R25/R25∣≤5%
∣△B/ B∣≤2% |
| Shock termico |
IEC68-2-14 |
Temperatura:－40℃,＋125℃
Ciclo:100,30min/cic
|
SNC/SNE/
SNG/SNS |
Nessun danno visibile
∣△R25/R25∣≤5%
∣△B/ B∣≤2% |
| PN |
Nessun danno visibile
∣△R25/ R25∣≤20% |
| Carico ad alta temperatura |
IEC68-2-2/
CNS5550
|
Temperatura: 125±2℃
Tempo: 1000±24 ore
Corrente operativa |
SNC/SNE |
Nessun danno visibile
∣△R25/R25∣≤5%
∣△B/ B∣≤2% |
Temperatura: 165±2℃
Tempo: 1000±24 ore
Corrente operativa |
SNG |
Nessun danno visibile
∣△R25/R25∣≤5%
∣△B/ B∣≤2% |
Temperatura:85±2℃/105±2℃
Tempo: 1000±24 ore
Corrente operativa |
SNS |
Nessun danno visibile
∣△R25/R25∣≤5%
∣△B/ B∣≤2% |
Temperatura: 125±2℃
Tempo: 1000±24 ore
Corrente operativa |
PN |
Nessun danno visibile
∣△R25/ R25∣≤20% |
| Conservazione a bassa temperatura |
IEC68-2-1 |
Temperatura:－40±2℃
Tempo: 1000±24 ore
|
SNC/SNE/
SNG/SNS |
Nessun danno visibile
∣△R25/R25∣≤2%
∣△B/ B∣≤2% |
| PN |
Nessun danno visibile
∣△R25/ R25∣≤20% |
| Resistenza di isolamento |
MIL-STD-202F -Metodo 302 |
Tensione di isolamento: 1000 V CC
Tempo: 1 minuto
|
SNC/SNE/
SNG/SNS/PN |
Nessun danno visibile
Resistenza di isolamento: ≥500 MΩ |
| Durabilità |
UL1434 |
Temperatura ambiente: 25±2℃
Corrente operativa
Ciclo:6000 |
SNC/SNE/
SNG/SNS |
Nessun danno visibile
∣△R25/R25∣≤5%
∣△B/ B∣≤2% |
Temperatura ambiente: 25±2℃
Tensione nominale, corrente nominale
Capacità nominale: valore del condensatore 240VAC
Ciclo:6000 |
PN |
Nessun danno visibile
∣△R25/ R25∣≤20% |
Caratteristiche della temperatura
Esempi
Ai clienti che utilizzano i termistori NTC per la prima volta
PASSO 1:Specificare le condizioni richieste.
①Una costituzione di base del circuito
②Tensione di riferimento
③Un intervallo di controllo della temperatura e un intervallo di tensione di uscita
④Una temperatura target e una tensione di uscita target
PASSO 2: Creeremo una tabella e dei grafici del valore delle caratteristiche principali
①Una tensione di uscita (il limite superiore e inferiore)
②Sensibilità(mV/℃)
③Precisione della temperatura
④Corrente del circuito
PASSO 3:Cambieremo la costante del circuito e simuleremo
①Decidere il numero di parte
(1)Ｂ valore e sua tolleranza
(2)Valore di resistenza R25 e sua tolleranza
②Simula il valore di resistenza delle periferie di un resistore fisso e la sua tolleranza
Vi proponiamo la migliore costante del circuito.
Riepilogo
Il termistore NTC (tipo chip) è un sensore di temperatura che cambia il suo valore di resistenza al variare della temperatura circostante e viene applicato a dispositivi elettronici per il rilevamento e la compensazione della temperatura.
I termistori NTC sono disponibili in varie dimensioni (01005～0603). Inoltre, ha una vasta gamma di valori di resistenza e valore B.
I termistori NTC hanno una tolleranza ristretta (±1%) e un'elevata precisione fin dall'inizio, e il valore della resistenza non cambia molto in condizioni di alta temperatura e umidità. Mantiene un'elevata precisione sia nello "stato iniziale + ambiente di utilizzo effettivo".
・Può contribuire al controllo altamente accurato della temperatura nei dispositivi elettronici.
Diamo totale supporto ai nostri clienti con simulazioni progettuali e/o fornendo dati sul nostro sito ufficiale.
