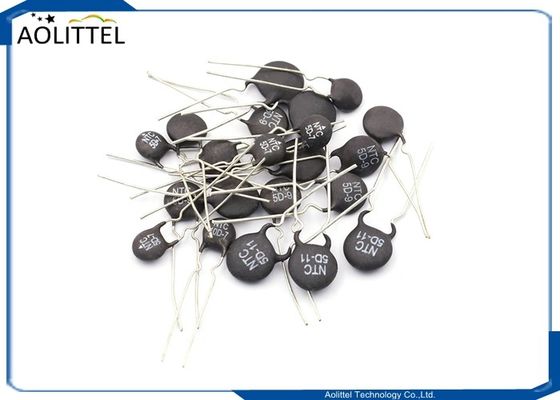

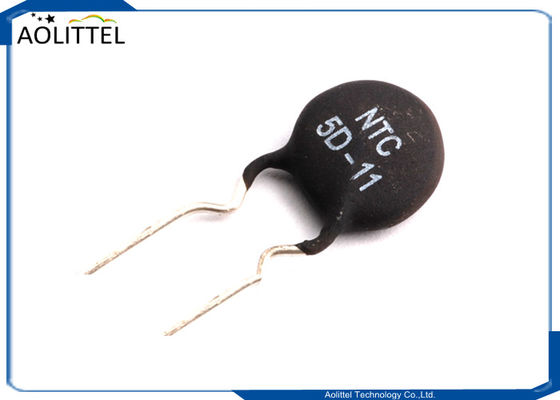

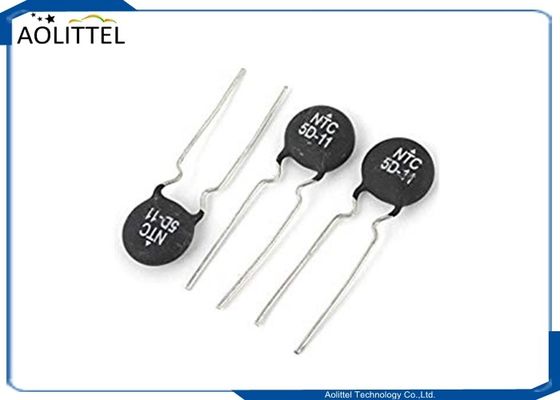

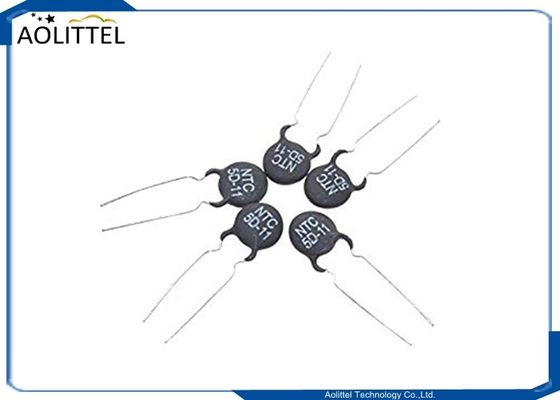

5 ohm 4A attraverso la punta di corrente del termistore di potere NTC del foro che limita gioco del cavo di MF72-5D-11 7.5mm

5 Ohm 4A attraverso il foro di potenza NTC termistore di sovratensione corrente limitante MF72-5D-11 7.5mm Lead Spacing

Descrizione

* I termistori NTC sono affidabili e stabili, con ampia gamma di controllo di sovra-corrente.
* Con piccole dimensioni e grande potenza, hanno una forte capacità di inibire la corrente di sovratensione.
* Grande costante del materiale (valore B), con piccola resistenza residua.
* Resistenza agli urti termici, con ampia gamma di temperature di funzionamento.
* Utilizzato per il controllo della corrente di ingresso del motore, dei riscaldatori, dello stabilizzatore di tensione della lampadina, della lampada elettronica di risparmio energetico, del rettificatore elettronico e di altri impianti elettronici.

Nota: il termistore non può essere utilizzato in parallelo nel circuito.

Specificità

* Nome del prodotto: NTC Thermistor
* Colore: Nero, Tono argento
* Materiale: ceramica, metallo
* Modello: 5D-11
* Resistenza di potenza zero @ 25C: 5 Ohm
* B Valore: >/=2700
* Coefficiente di recupero termico: 45s
* Costante di dissipazione termica: 13mw/C
* Temperatura di funzionamento: -50-200C
* Corrente massima in stato stazionario: 4A
* 25C Risistenza massima di isolamento: = 0,139 Ohm
* Tipo di piombo: direzione radiale
* Forma del piombo: informativo
* Pitch pin: 7,5 mm
* Dimensione del piombo ((Approx.): 0,7 x 25 mm / 0,03 x 1 pollice (D * L)
* Dimensione corporea (circa): 11 x 4,8 mm / 0,43 x 0,19 pollici (D * T)

Come si sceglie il giusto tipo di termistor NTC per limitare la corrente di ingresso per applicazioni capacitive?

La corrente di ingresso si riferisce alla corrente massima istantanea di ingresso assorbita quando viene applicata potenza all'alimentazione di un sistema elettronico.Un sistema di corrente continua ha un condensatore di ingresso e un sistema di ingresso di corrente alternata ha un raddrizzatore di ingresso e un condensatore che possono mostrare una corrente di ingresso elevata quando l'apparecchiatura associata si accendeSe non si adottano misure per ridurre al minimo questa corrente, può danneggiare i dispositivi di alimentazione e ridurre la durata dell'apparecchiatura.Un modo sicuro ed economico per ridurre la corrente di arrivo è quello di utilizzare un limitatore di corrente di arrivo (limitatore di sovratensione), che è un tipo speciale di termistor a coefficiente di temperatura negativa (NTC).

La corrente di ingresso si verifica nel momento in cui viene attivato l'interruttore di alimentazione.Questo accade perché il condensatore filtro di ingresso agisce come un corto e la sua serie minima di resistenza equivalente (ESR) e resistenza della linea sono solo pochi milliohm, il che può portare ad un'alta corrente d'ingresso.

Quattro fattori possono influenzare la corrente di entrata:

1. Energia della corrente d'ingresso
2. Resistenza minima richiesta dal termistore NTC (a t = 0)
3. Corrente a stato stazionario
4. Temperatura ambiente

In primo luogo esamineremo l'energia della corrente di ingresso, che è causata dai condensatori di ingresso espressa come:

(Equazione 1)

Dove:

E = Energia della corrente di ingresso
C = valore di capacità (F)
V.PEAK= tensione di picco risultante

La resistenza minima richiesta dal termistore NTC varierà da una applicazione all'altra, a seconda della tensione della linea, della corrente di picco,e la limitazione di corrente di ingresso desiderata dovuta alle nomine dei fusibili e degli interruttoriCome regola generale, se non si conosce la corrente massima ammissibile di inrusho le specifiche del ponte di diodo o le letture dell'oscilloscopio della corrente di ingresso dettano la resistenza minima richiesta dal termistor NTCIn genere è accettabile un terzo della corrente d'ingresso osservata dalle letture dell'oscilloscopio.

Per esempio:

(Equazione 2)

Dove:
RMinore= Resistenza minima richiesta dal termistore NTC a t = 0 e temperatura = 25 oC
Io...Limitazione= Limite di corrente di avvicinamento desiderato
La corrente di funzionamento deve essere pari o inferiore alla corrente nominale allo stato stazionario del termistore NTC.

La corrente massima allo stato stazionario può essere determinata da:

(Equazione 3)

Dove:
Io...Max.= corrente massima a stato stazionario
Potenza di uscita = Potenza di uscita del trasformatore
Efficienza = Efficienza del trasformatore
Tensione di ingresso = tensione minima di ingresso

In alcune applicazioni, il termistore NTC viene bypassato con un relè cronometrato dopo la corrente di ingresso.è meglio scegliere un termistor in grado di gestire la corrente a stato stazionario in caso di guasto del relè.

La temperatura ambiente determinerà se è necessario:

• Devalutazione della resistenza
• Devalutazione della corrente a stato stazionario

La resistenza nominale del termistore NTC è di 25 oC, quindi sarà necessario ridurre la resistenza nominale per temperature ambientali superiori a 25 oC, poiché la resistenza del termistore sarà inferiore.Le curve R/T di ameterma (resistenza/tempo) determineranno la quantità di de-rating necessaria.
