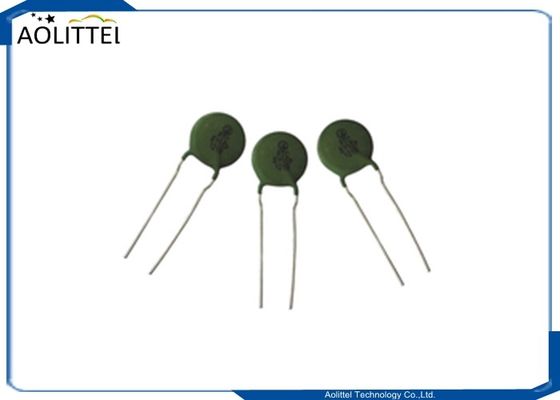

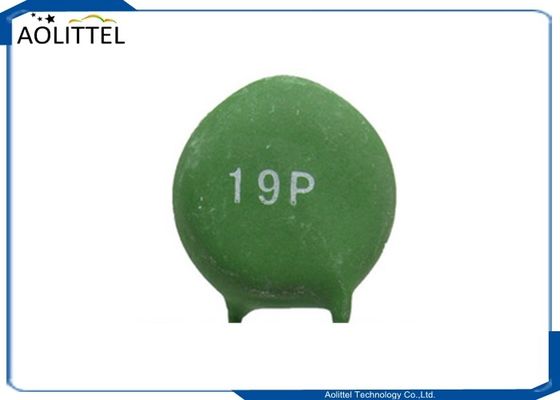

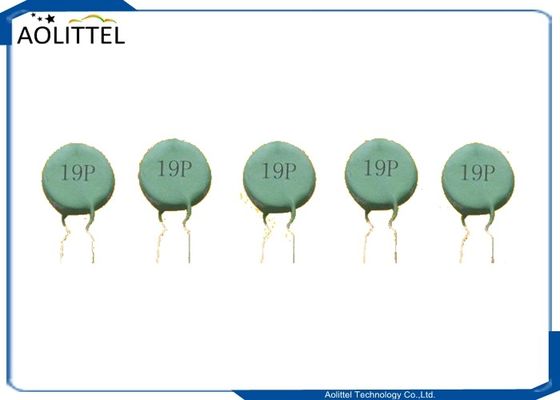

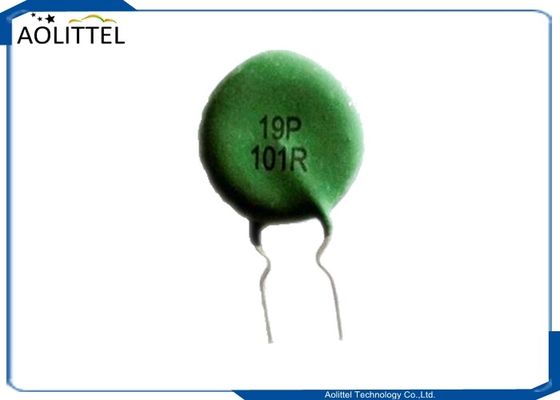

Termistore positivo 19P 18mm 100R 120C 600V di coefficiente di temperatura del disco di MZ21 Seires per la saldatrice

MZ21 Seires Disco Coefficiente di temperatura positiva termistor 19P 18mm 100R 120C 600V Per saldatura


Principio di funzionamento

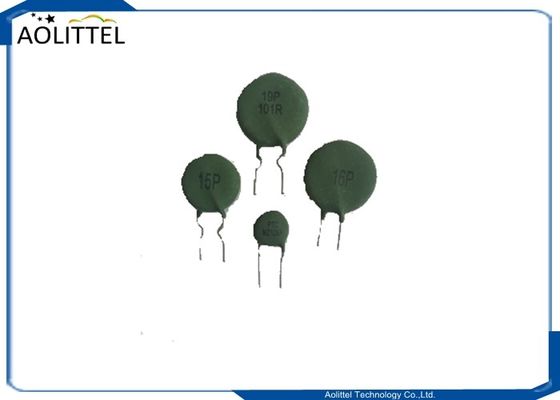

15P (100R) 16P (5R) 19P (100R) MZ126A (12R)
Quando il circuito è in condizioni di funzionamento normali, la corrente attraverso il termistor PTC è inferiore alla corrente nominale.Il termistor PTC è in stato normale e la resistenza è piccolaQuando il circuito non funziona, la corrente supera notevolmente la corrente nominale (2 volte la corrente di lavoro normale),e il termistor PTC si riscalda improvvisamente, che presenta un elevato stato di resistenza, in modo che il circuito sia in uno stato relativamente "spento" a fini di protezione.il termistore PTC ritorna automaticamente a uno stato di bassa impedenza e il circuito riprende il normale funzionamento.


Applicazione

Fornitore di alimentazione alternativo
Trasformatore, adattatore, carica
bobina elettronica, pannello di controllo
Apparecchi domestici (aria condizionata, forno)
Circuito elettronico
Strumento



Applicazione - Altra parte

La macchina di saldatura a inverter è sempre più popolare in tutto il mondo dal technoloy richiesto per la produzione, tuttavia una buona protezione può assicurare la macchina di saldatura a inverter funzionando bene a lungo termine.Possiamo fornire tutti i set di componenti per la protezione da sovraccarico / protezione da sovratensione.

Dimensione(mm)

Prestazioni elettriche

Numerazione delle parti

MZ21 - P 101 R MN
① ② ③ ④ ⑤ ⑥ ⑦⑧

①: termistore PTC
②: Tipo di prodotto 2- Limitatore di corrente 3- Tempo di ritardo
③: tipo 1-rivestimento tipo 2-plastica tipo 3-vuoto tipo
④: Temperatura dell'interruttore P 120C
⑤: Valore della resistenza- 100 Ohm
⑥Ohm.
⑦:Tolleranza K:±10%, M:±20%, N:±25%
⑧:Diametro del chip N:Ф18mm


Curva resistenza-temperatura




Curva temporale corrente





Processo di produzione

Weighing ⇒ Ball Milling ⇒ Presintering ⇒ Granulation ⇒ Forming ⇒ Sintering ⇒ Add electrode ⇒ Resistance sorting ⇒ Pressure line ⇒ Package insulation ⇒ Assembly ⇒ Withstand voltage detection ⇒ Resistance Inspection ⇒ Final inspection ⇒ Packaging ⇒ Put into warehouse .


Scena manifatturiera

La linea di produzione principale e le attrezzature e gli strumenti di ispezione sono importati dal Giappone, dall'America, dal Belgio e dalla Svizzera e da Taiwan, ecc.La capacità produttiva annua dei due prodotti principali è stata raggiunta rispettivamente a 5 milioni di pezzi e a 150 milioni di pezzi., con un tasso di partecipazione al mercato in Cina di circa il 10% e il 30% rispettivamente grazie all'innovazione tecnica continua.I varistori e le SPD prodotte dall'azienda godevano di una grande reputazione sul mercato internazionale, sono esportati in molti paesi e aree come Giappone, Stati Uniti, Hong Kong ecc., con clienti come Philips India e GE negli Stati Uniti.e anche alla Spagna e all' India ecc..
