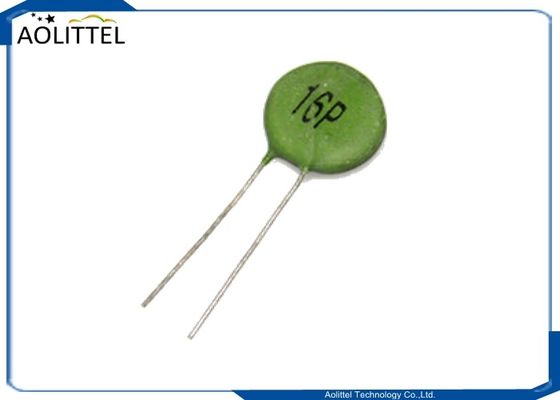

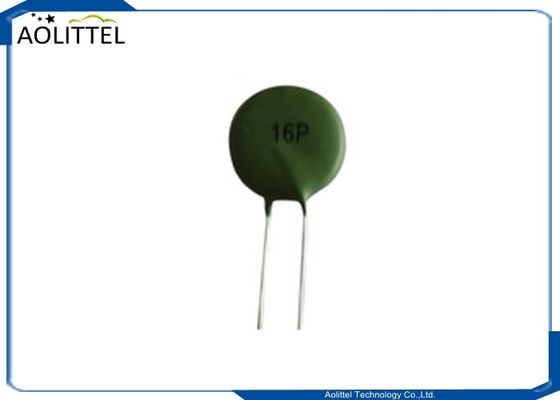

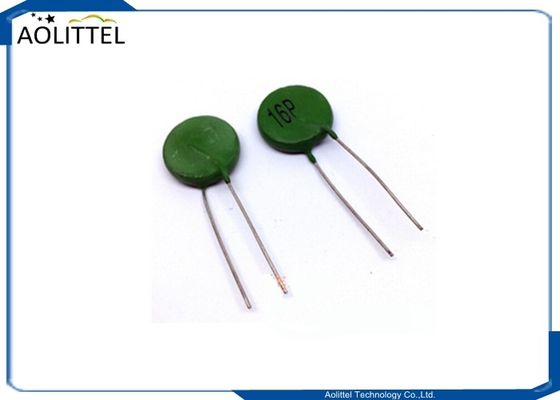

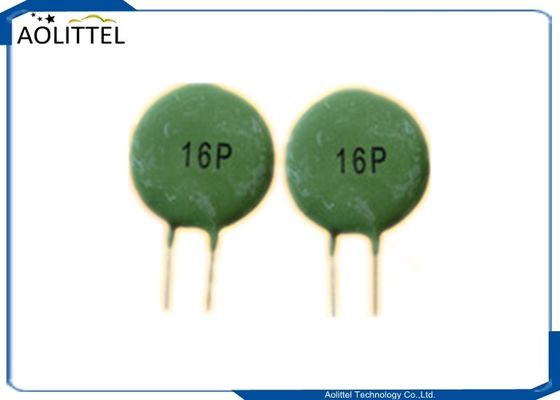

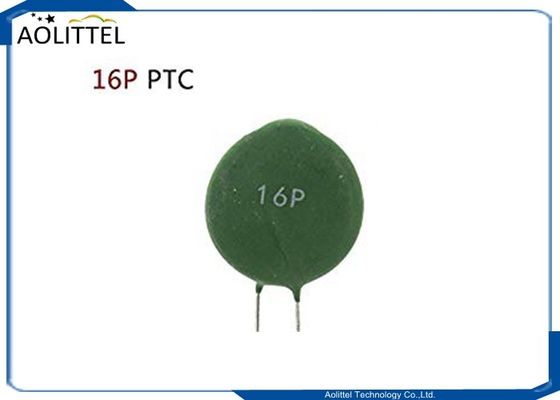

Protezione contro la corrente PTC termistor SY 16P 5Ohm 265V MZ21 per inverter
Principio di funzionamento
Quando il circuito è in condizioni di funzionamento normali, la corrente attraverso il termistor PTC è inferiore alla corrente nominale.Il termistor PTC è in stato normale e la resistenza è piccolaQuando il circuito non funziona, la corrente supera notevolmente la corrente nominale (2 volte la corrente di lavoro normale),e il termistor PTC si riscalda improvvisamente, che presenta un elevato stato di resistenza, in modo che il circuito sia in uno stato relativamente "spento" a fini di protezione.il termistore PTC ritorna automaticamente a uno stato di bassa impedenza e il circuito riprende il normale funzionamento.
Applicazione
La macchina di saldatura a inverter è sempre più popolare in tutto il mondo dal technoloy richiesto per la produzione, tuttavia una buona protezione può assicurare la macchina di saldatura a inverter funzionando bene a lungo termine.Possiamo fornire tutti i set di componenti per la protezione da sovraccarico / protezione da sovratensione.
| Varistor |
07D361K
10D471K 10D681K
14D330K 14D151K 14D221K
20D820K 20D102K 20D121K 20D121K 20D391K 20D471K
25D431K 25D751K 25D681K 25D821K
32D431K 25D751K 32D681K 32D821K
|
| Termistore PTC |
MZ11-13N13-20 MZ12-16P2R1H140,MZ12-16P4R7H140,MZ11-16P5R0H265,MZ11-16P6R0H265,MZ11-16P7R0H265,MZ11-16P10RH265,MZ11-16P12RH265,MZ11-16P12RH265,MZ12-16P12RH265,MZ72-18RM
|
| Termistor NTC |
2.5D-20 5D-20 8D-20 47D-15 2.5D-15 47D-20 |
| Fusibili |
Fusibili in vetro/fusibili in ceramica 3.6x10mm/5x20mm/6.35x31.8mm/10x38mm STP/SFP/BTC/BFC/BMT/BMF/PTU/PFU
Micro Fuse MTS/MFS/NTS/NFS/TMS/FMS 8x4x8mm
Fusibili di montaggio di superficie 6125 2410 SET/SEF/SFE/STE/SST/SSF
|
Dimensione(mm)
|
Parte n.
|
DMAX |
W±1.0 |
TMAX |
Φd±0.05 |
| 16P ((MZ21-P500RMN) |
18.0 |
5.0 |
5.0 |
0.8 |
Prestazioni elettriche
|
Parte n.
|
Classificato
resistenza
(25°C±1°C)
|
Scambio
temperatura
(± 7°C)
|
Resistete.
tensione
Ac
|
Corrente non di funzionamento
(a 40°C)
|
Corrente di percorrenza tipica
|
Intervallo di temperatura ambiente di esercizio
|
| MZ21-P500RMN |
5Ω±20% |
120°C |
300 V |
450 mA |
900 mA |
-10°C a +45°C |
Numerazione delle parti
MZ 21 - P 5 R M N
① ② ③ ④ ⑤ ⑥ ⑦ ⑧
①: termistore PTC
②: Tipo di prodotto 2- Limitatore di corrente 3- Tempo di ritardo
③: tipo 1-rivestimento tipo 2-plastica tipo 3-vuoto tipo
④: Temperatura dell'interruttore P 120C
⑤Valore della resistenza: 5 Ohm
⑥Ohm.
⑦:Tolleranza K:±10%, M:±20%, N:±25%
⑧:Diametro del chip N:Ф16mm
Curva resistenza-temperatura
Curva temporale corrente
Processo di produzione
Weighing ⇒ Ball Milling ⇒ Presintering ⇒ Granulation ⇒ Forming ⇒ Sintering ⇒ Add electrode ⇒ Resistance sorting ⇒ Pressure line ⇒ Package insulation ⇒ Assembly ⇒ Withstand voltage detection ⇒ Resistance Inspection ⇒ Final inspection ⇒ Packaging ⇒ Put into warehouse .
Scena manifatturiera
Sostituzione del numero della parte trasversale
MZ11-10N12RH250,MZ11-10N18RH265,MZ11-10N22RH265,MZ11-10P15RH265,MZ11-10P39RH265 SPMZB-9H25RH265,SPMZB-9Z1R0H15,SPMZB-9Z1R2H15,SPMZB-9Z1R8H15
WMZ12A-10RM180,WMZ12A-10RM220,WMZ12A-12RM090,WMZ12A-12RM170,WMZ12A-15RM070,WMZ12A-15RM130,WMZ12A-15RM145,WMZ12A-15RM160,WMZ12A-15RM200,WMZ12A-18RM150,WMZ12A-20RM070,MZ212A-20RM085,MZ23-20RM100,MZ25-20RM145,WMZ12A-22RM100,WMZ12A-22RM120,WMZ12A-22RM130,WMZ12A-22RM180,MZ25-25RM055,MZ25-25RM060,WMZ12A-25RM065,MZ25-25RM085,MZ25-25RM100,MZ25-25RM120,WMZ12A-33RM110,WMZ12A-35RM060,MZ23-35RM090,WMZ12A-39RM085,WMZ12A-39RM100,MZ23-40RM080,WMZ12A-47RM055,WMZ12A-47RM090,WMZ12A-50RM060,MZ23-50RM070,MZ23-50RM075,WMZ12A-55RM060-MZ23-55RM070,WMZ12A-62RM050,WMZ12A-62RM075,WMZ12A-68RM045,WMZ12A-68RM050,WMZ12A-68RM055,WMZ12A-68RM060L'indice di concentrazione è calcolato in base al calcolo delle emissioni di CO2 e al calcolo delle emissioni di CO2 e delle emissioni di CO2.WMZ12A-151M030,WMZ12A-151M035,WMZ12A-151M040,WMZ12A-221M020,WMZ12A-221M025,WMZ12A-471M006,WMZ12A-681M005,WMZ12A-102M004,WMZ12A-152M003,WMZ12A-222M002
