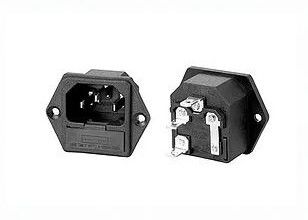

IL VDE dell'UL CUL ha approvato gli incavi elettrici 250V 15A di IEC 60320 dell'entrata di CA C14 con il supporto della valvola a cartuccia di vetro di 10A 5x20mm

Parametri principali

Norma: IEC 60320 C14
Valutazione: CA di 15A 250V/CA di 10A 250V
Resistenza di isolamento: Minuto di 100MΩ 500V DC/1
Resistenza dielettrica: minuto di 2000V AC/1
Materiale dell'alloggio: 94V-2~V-0 termoplastico

Supporto del fusibile: 5x20 fusibile di vetro 10A 250V

Dimensione (millimetro)

Prodotti di IEC 60320

Facendo uso dell'IEC 60320 le componenti nelle progettazioni elettriche possono essere utili quando esporta ai mercati globali. Le norme di IEC 60320 sono le serie di norme specifiche ai connettori, alle entrate, alle spine ed agli sbocchi.
Ci sono una serie di benefici che possono essere tratti per un progettista dell'attrezzatura quando segue le norme di IEC 60320. L'IEC 60320 è l'interfaccia comune del connettore in tutto il mondo industrializzato. Semplifica il compito della precisazione del connettore per usare su un insieme di cavo con una spina specifica di ciascun paese. L'IEC 60320 inoltre fornisce una struttura standard a lavoro per da progettazione e da prova. Questi connettori contribuiscono ad impedire i collegamenti impropri dalle configurazioni del progetto stessi. Forniscono un connettore uniforme per le simili tensioni, così assicurando un collegamento sicuro. Un altro beneficio è che le norme di IEC 60320 sono accettate globalmente.
L'entrata di corrente alternata di IEC 60320 è il modo più comunemente usato di collegamento dell'insieme di cavo staccabile all'attrezzatura elettrica o elettronica. Progettando un'entrata di potere di IEC 60320 in un prodotto, il produttore può attaccare un insieme di cavo (per esempio una spina specifica di ciascun paese su un'estremità e un connettore di IEC sull'altra estremità) appena prima della spedizione. Ciò permette che il produttore di macchinari renda un dispositivo da vendere mondiale.

Progettando i prodotti con i connettori C13 di IEC 60320 e le entrate C14

Facendo uso delle componenti globale-accettate della centrale elettrica, quali i connettori e le entrate di IEC 60320, in una progettazione può contribuire a ampliare le occasioni d'affari.

Applicazione

L'IEC 60320 è un insieme delle norme dall'IEC (Commissione elettrotecnica internazionale) che specifica le componenti per il collegamento dei cavi dell'alimentazione elettrica a materiale elettrico fino a 250V. L'entrata di corrente alternata di IEC 60320 è il modo più comunemente usato di collegamento dell'insieme di cavo staccabile all'attrezzatura elettrica o elettronica. Il sistema di IEC 60320 è usato in tutto il mondo industrializzato. Progettando un'entrata di potere di IEC 60320 in un prodotto, il produttore può attaccare un insieme di cavo specifico di ciascun paese (per esempio una spina specifica di ciascun paese su un'estremità con un connettore di IEC 60320 sull'altra estremità) appena prima della spedizione. Ciò può permettere che il produttore di macchinari faccia un prodotto che può essere utilizzato nei mercati globali.

Connettori ed entrate di IEC 60320

Fra le componenti all'interno del sistema di IEC 60320 sono i connettori e le entrate. Un connettore è l'estremità di potere dello sbocco di un cavo che fornisce il potere all'attrezzatura attraverso il collegamento ad un'entrata. Il collegamento di alimentazione in ingresso di entrata su attrezzatura è chiamato l'entrata. È il dispositivo del collegamento che consente l'accesso affinchè l'elettricità entri nell'attrezzatura.
Inoltre conosciuto come accoppiatori degli apparecchi, un connettore e un'entrata permettono all'uso delle entrate standard e degli insiemi di cavo specifici di ciascun paese. Ciò permette che i produttori producano lo stesso apparecchio per molti mercati, in cui soltanto l'insieme di cavo deve essere cambiato per un mercato particolare.
Ogni tipo di connettore e di entrata è identificato dalla lettera «C» seguita da un numero. Il numero per l'entrata degli apparecchi è una superiore al numero del connettore corrispondente.

Connettore C13 ed entrata C14

Il connettore C13 e l'entrata C14 sono due delle componenti di IEC più comuni 60320 usate a Interpower. Lo stile del montaggio per il connettore C13 è cavo-supporto. L'entrata C14 è disponibile come un innesto a vite o a rottura-in.

Connettore C13	Entrata C14

I connettori C13 offerti da Interpower sono valutati all'internazionale 10A/250VAC e a 15A/250VAC Nord America con una valutazione della temperatura fino a 70°C.
Le entrate C14 inoltre sono valutate all'internazionale 10A/250VAC e a 15A/250VAC Nord America con una valutazione della temperatura fino a 70°C.
A Interpower, ci sono cinque configurazioni differenti disponibili per la versione diritta inclinata ed una del connettore-quattro C13. Se lo spazio è limitato fra l'attrezzatura e la parete o se la lunghezza del cavo deve attenersi ad un minimo, un connettore ad angolo può assistere in un percorso più sicuro del cavo, contribuendo a tenere il cavo dall'essere pizzicato o aggrovigliato.
Gli usi comuni per l'entrata di C13 connector/C14 includono l'attrezzatura medica, l'attrezzatura di prova e l'attrezzatura dell'IT, con gli apparecchi commerciali, alcuni elettrodomestici, centri dati, dispositivi di distribuzione di energia ed attrezzature professionali dell'alimento, per nominare alcuni.
