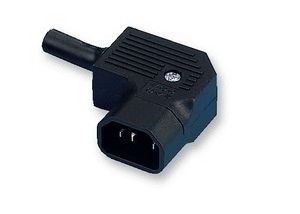

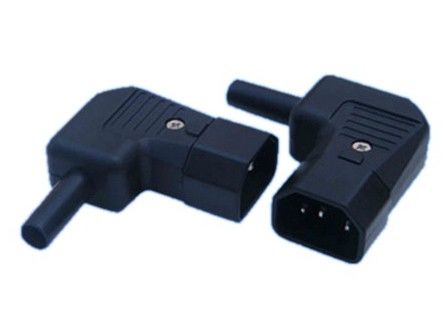

IEC 60320 Cable Mount AC Electrical Plug JA-2233-2 10A 250VAC 3PIN Screw Inlet Rewireable Male Power Entry Connector
Dimensione ((mm)
Descrizione
- Collegatori di cavo (ri cablabili):
- 1 Funzione
- Apparecchiatura in ingresso, temperatura del perno 70 °C, classe di protezione I
- Cable.
Caratteristiche principali
Classificazione: 10A 250V CA
Resistenza di isolamento: 100MΩ 500V DC/1 minuto
Forza dielettrica: 2000V AC/1 minuto
Materiale di alloggiamento: termoplastico 94V-2~V-0
IEC 60320 Elenco delle spine
R304P - presa elettrica |
R-304P(41) Spugna di alimentazione |
R-304P(38) Spugna a corrente continua |
R-331(B00) Stecca CA |
R-332(B00) Pizzo elettrico |
JA-2231-2 IEC E Plug |
JA-2233-2 Pizzo e prese elettriche |
JA-2231-A presa del connettore |
Entrate e uscite AC
IEC 60320 Sfoglio di presa di presa
L'utilizzo di componenti IEC 60320 nella progettazione di prodotti elettrici può essere vantaggioso per l'esportazione verso i mercati globali.connesori per tappi, e sbocchi.
La norma IEC 60320 è l'interfaccia di connettore comune in tutto il mondo industrializzato.Semplifica il compito di specificare un connettore da utilizzare su un set di cavi insieme a una spina specifica del paeseLa norma IEC 60320 fornisce anche un quadro standard per la progettazione e la sperimentazione dei prodotti.Forniscono un connettore uniforme per tensioni similiUn altro vantaggio è che le norme IEC 60320 sono accettate a livello mondiale.
L'ingresso di corrente alternata IEC 60320 è il mezzo più comunemente utilizzato per collegare un gruppo di cavi staccabili ad apparecchiature elettriche o elettroniche.il costruttore può montare un set di cavi (e- una spina specifica di un paese su un lato e un connettore IEC sull'altro lato) appena prima della spedizione.
IEC-60320 (IEC320) Tabella di riferimento
IEC-60320 Pizzi e connettori | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|
Classificazione | Tipo | |||||||||
Configurazione Femmina/maschio |
Internazionale | Nord America | Fabbricazione a partire da fili | Poloni | Cordone | Collegamento | Innesco | Collegamento | Distribuzione | Adattatore |
C1/C2 |
250 volti 2.5 Ampere |
125 volt 10 Ampere |
2 fili | 2 Polacchi | ️ | ️ | ️ | ️ | ️ | ️ |
C3/C4
|
250 volti 2.5 Ampere |
125 volt 10 Ampere |
2 fili | 2 Polacchi | ️ | ️ | ️ | ️ | ️ | ️ |
C5/C6 |
250 volti 2.5 Ampere |
125 volt 10 Ampere |
3 Cavi | 2 Polacchi | C14 - C5 5-15 - C5 |
️ | C6 | ️ | ️ | C6 |
C7/C8 |
250 volti 2.5 Ampere |
125 volt 10 Ampere |
2 fili | 2 Polacchi | C14 - C7 1-15 - C7 |
️ | C8 | C7 | ️ | C8 |
C9/C10 |
250 volti 6 Ampere |
️ ️ |
2 fili | 2 Polacchi | ️ | C10 | ️ | ️ | ️ | ️ |
C11/C12 |
250 volti 10 Ampere |
125/250 volt 15 Ampere |
2 fili | 2 Polacchi | ️ | ️ | ️ | ️ | ️ | ️ |
C13/C14 |
250 volti 10 Ampere |
125/250 volt 15 Ampere |
3 Cavi | 2 Polacchi | C14 - C13 C14 - C15 C14 - C19/21 5-15 - C13 |
C14 | C14 | C13 | C13 | C14 |
C15/C16 |
250 volti 10 Ampere |
125/250 volt 15 Ampere |
3 Cavi | 2 Polacchi | 5-15 - C15 C14 - C15 C20 - C15 |
️ | C16 | C15 | ️ | Costumi |
C15A/C16A |
250 volti 10 Ampere |
125/250 volt 15 Ampere |
3 Cavi | 2 Polacchi | C15A C16A |
️ | C16A | C15A | ️ | Costumi |
C17/C18 |
250 volti 10 Ampere |
125/250 volt 15 Ampere |
2 fili | 2 Polacchi | 1-15 - C17 | ️ | ️ | C17 | ️ | ️ |
C19/C20 |
250 volti 16 Ampere |
125/250 volt 20 Ampere |
3 Cavi | 2 Polacchi | C20 - C13 C20 - C19 C20 - C21 5-15 - C19 |
C20 | C20 | C19 | C19 | C20 |
C21/C22 |
250 volti 16 Ampere |
125/250 volt 20 Ampere |
3 Cavi | 2 Polacchi | C14 - C21 C20 - C21 |
️ | C22 | C21 | ️ | Costumi |
C23/C24 |
250 volti 16 Ampere |
125/250 volt 20 Ampere |
2 fili | 2 Polacchi | ️ | ️ | ️ | ️ | ️ | ️ |
Nota
La Commissione elettrotecnica internazionale (IEC) ha pubblicato la IEC 60320 per specificare gli accoppiatori per apparecchi domestici e simili.Questi sono diventati uno standard di fatto per l'interfaccia elettrica tra il dispositivo e il cavo sulla maggior parte dei cavi di alimentazione staccabiliLe strisce di distribuzione di energia utilizzano anche questa interfaccia elettrica tra la sorgente e il cavo di uscita.
A differenza della NEMA, che utilizza lo stesso numero di serie identificativo per entrambi gli estremi maschili e femminili, vale a dire(5-15P a 5-15R) La IEC 320 utilizza un numero pari sequenziale per l'estremità maschile e un numero dispari per l'estremità femminile di accoppiamento i.e (C14 a C13).
