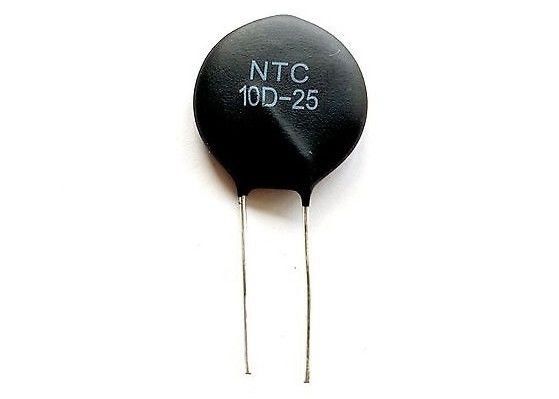

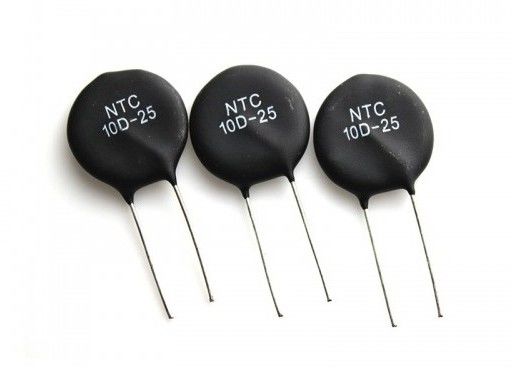

ICL corrente di ingresso limitata 2PIN Disco di potenza NTC termistor 25mm 0.7D-25 1.5D-25 3D-25 5D-25 10D-25 12D-25 16D-25 20D-25
Parametri e dimensioni principali
P/N | Resistenza nominale | (A) | D | L | F |
Dimensioni (Unità: mm) |
|
Max, calma. Corrente di stato |
Dmax | Lmin | F ± 1 | Tmax | d | ||
5D-5 | 5 | 1 | 6.5 | 25 | 5.0/2.5 | 5 | 0.55/0.45 |
10D-5 | 10 | 0.7 | 6.5 | 25 | 5.0/2.5 | 5 | 0.55/0.45 |
20D-5 | 20 | 0.5 | 6.5 | 25 | 5.0/2.5 | 5 | 0.55/0.45 |
5D-7 | 5 | 2 | 8.5 | 25 | 5 | 5 | 0.55 |
8D-7 | 8 | 1 | 8.5 | 25 | 5 | 5 | 0.55 |
10D-7 | 10 | 1 | 8.5 | 25 | 5 | 5 | 0.55 |
12D-7 | 12 | 1 | 8.5 | 25 | 5 | 5 | 0.55 |
16D-7 | 16 | 0.7 | 8.5 | 25 | 5 | 5 | 0.55 |
20D-7 | 20 | 0.6 | 8.5 | 25 | 5 | 5 | 0.55 |
22D-7 | 22 | 0.6 | 8.5 | 25 | 5 | 5 | 0.55 |
33D-7 | 33 | 0.5 | 8.5 | 25 | 5 | 5 | 0.55 |
3D-9 | 3 | 4 | 10.5 | 25 | 7.5/5.0 | 5.5 | 0.78/0.55 |
4D-9 | 4 | 4 | 10.5 | 25 | 7.5/5.0 | 5.5 | 0.78/0.55 |
5D-9 | 5 | 3 | 10.5 | 25 | 7.5/5.0 | 5.5 | 0.78/0.55 |
6D-9 | 6 | 2 | 10.5 | 25 | 7.5/5.0 | 5.5 | 0.78/0.55 |
8D-9 | 7 | 2 | 10.5 | 25 | 7.5/5.0 | 5.5 | 0.78/0.55 |
10D-9 | 10 | 2 | 10.5 | 25 | 7.5/5.0 | 5.5 | 0.78/0.55 |
12D-9 | 12 | 1 | 10.5 | 25 | 7.5/5.0 | 5.5 | 0.78/0.55 |
16D-9 | 16 | 1 | 10.5 | 25 | 7.5/5.0 | 5.5 | 0.78/0.55 |
20D-9 | 20 | 1 | 10.5 | 25 | 7.5/5.0 | 5.5 | 0.78/0.55 |
22D-9 | 22 | 1 | 10.5 | 25 | 7.5/5.0 | 5.5 | 0.78/0.55 |
30D-9 | 30 | 1 | 10.5 | 25 | 7.5/5.0 | 5.5 | 0.78/0.55 |
33D-9 | 33 | 1 | 10.5 | 25 | 7.5/5.0 | 5.5 | 0.78/0.55 |
50D-9 | 50 | 1 | 10.5 | 25 | 7.5/5.0 | 5.5 | 0.78/0.55 |
60D-9 | 60 | 0.8 | 10.5 | 25 | 7.5/5.0 | 5.5 | 0.78/0.55 |
2.5D-11 | 2.5 | 5 | 12.5 | 25 | 7.5/5.0 | 5.5 | 0.78 |
3D-11 | 3 | 5 | 12.5 | 25 | 7.5/5.0 | 5.5 | 0.78 |
4D-11 | 4 | 4 | 12.5 | 25 | 7.5/5.0 | 5.5 | 0.78 |
5D-11 | 5 | 4 | 12.5 | 25 | 7.5/5.0 | 5.5 | 0.78 |
6D-11 | 6 | 3 | 12.5 | 25 | 7.5/5.0 | 5.5 | 0.78 |
8D-11 | 8 | 3 | 12.5 | 25 | 7.5/5.0 | 5.5 | 0.78 |
10D-11 | 10 | 3 | 12.5 | 25 | 7.5/5.0 | 5.5 | 0.78 |
12D-11 | 12 | 2 | 12.5 | 25 | 7.5/5.0 | 5.5 | 0.78 |
16D-11 | 16 | 2 | 12.5 | 25 | 7.5/5.0 | 5.5 | 0.78 |
20D-11 | 20 | 2 | 12.5 | 25 | 7.5/5.0 | 5.5 | 0.78 |
22D-11 | 22 | 2 | 12.5 | 25 | 7.5/5.0 | 5.5 | 0.78 |
30D-11 | 30 | 1.5 | 12.5 | 25 | 7.5/5.0 | 5.5 | 0.78 |
33D-11 | 33 | 1.5 | 12.5 | 25 | 7.5/5.0 | 5.5 | 0.78 |
1.3D-13 | 1.3 | 7 | 14.5 | 25 | 7.5 | 6 | 0.78 |
1.5D-13 | 1.5 | 6 | 14.5 | 25 | 7.5 | 6 | 0.78 |
3D-13 | 3 | 6 | 14.5 | 25 | 7.5 | 6 | 0.78 |
4D-13 | 4 | 5 | 14.5 | 25 | 7.5 | 6 | 0.78 |
5D-13 | 5 | 5 | 14.5 | 25 | 7.5 | 6 | 0.78 |
6D-13 | 6 | 4 | 14.5 | 25 | 7.5 | 6 | 0.78 |
7D-13 | 7 | 4 | 14.5 | 25 | 7.5 | 6 | 0.78 |
8D-13 | 8 | 4 | 14.5 | 25 | 7.5 | 6 | 0.78 |
10D-13 | 10 | 4 | 14.5 | 25 | 7.5 | 6 | 0.78 |
12D-13 | 12 | 3 | 14.5 | 25 | 7.5 | 6 | 0.78 |
15D-13 | 15 | 3 | 14.5 | 25 | 7.5 | 6 | 0.78 |
16D-13 | 16 | 3 | 14.5 | 25 | 7.5 | 6 | 0.78 |
20D-13 | 20 | 3 | 14.5 | 25 | 7.5 | 6 | 0.78 |
30D-13 | 30 | 2.5 | 14.5 | 25 | 7.5 | 6 | 0.78 |
47D-13 | 47 | 2 | 14.5 | 25 | 7.5 | 6 | 0.78 |
1.3D-15 | 1.3 | 8 | 16.5 | 25 | 7.5 | 6 | 0.78 |
1.5D-15 | 1.8 | 8 | 16.5 | 25 | 7.5 | 6 | 0.78 |
3D-15 | 3 | 7 | 16.5 | 25 | 7.5 | 6 | 0.78 |
5D-15 | 5 | 6 | 16.5 | 25 | 7.5 | 6 | 0.78 |
6D-15 | 6 | 5 | 16.5 | 25 | 7.5 | 6 | 0.78 |
7D-15 | 7 | 5 | 16.5 | 25 | 7.5 | 6 | 0.78 |
8D-15 | 8 | 5 | 16.5 | 25 | 7.5 | 6 | 0.78 |
10D-15 | 10 | 5 | 16.5 | 25 | 7.5 | 6 | 0.78 |
12D-15 | 12 | 4 | 16.5 | 25 | 7.5 | 6 | 0.78 |
15D-15 | 15 | 4 | 16.5 | 25 | 7.5 | 6 | 0.78 |
16D-15 | 16 | 4 | 16.5 | 25 | 7.5 | 6 | 0.78 |
20D-15 | 20 | 4 | 16.5 | 25 | 7.5 | 6 | 0.78 |
30D-15 | 30 | 3 | 16.5 | 25 | 7.5 | 6 | 0.78 |
33D-15 | 33 | 3 | 16.5 | 25 | 7.5 | 6 | 0.78 |
47D-15 | 47 | 3 | 16.5 | 25 | 7.5 | 6 | 0.78 |
50D-15 | 50 | 3 | 16.5 | 25 | 7.5 | 6 | 0.78 |
0.7D-20 | 0.7 | 12 | 21.5 | 25 | 10/7.5 | 7 | 1 |
1.3D-20 | 1.3 | 9 | 21.5 | 25 | 10/7.5 | 7 | 1 |
2.2D-20 | 2.2 | 8 | 21.5 | 25 | 10/7.5 | 7 | 1 |
2.5D-20 | 2.5 | 8 | 21.5 | 25 | 10/7.5 | 7 | 1 |
3D-20 | 3 | 8 | 21.5 | 25 | 10/7.5 | 7 | 1 |
5D-20 | 5 | 7 | 21.5 | 25 | 10/7.5 | 7 | 1 |
6D-20 | 6 | 6 | 21.5 | 25 | 10/7.5 | 7 | 1 |
8D-20 | 8 | 6 | 21.5 | 25 | 10/7.5 | 7 | 1 |

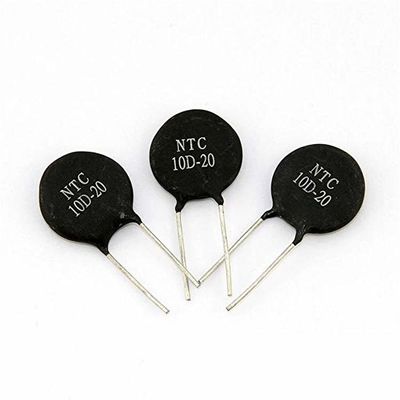

10D-20 | 10 | 6 | 21.5 | 25 | 10/7.5 | 7 | 1 |
12D-20 | 12 | 5 | 21.5 | 25 | 10/7.5 | 7 | 1 |
16D-20 | 16 | 5 | 21.5 | 25 | 10/7.5 | 7 | 1 |
0.7D-25 | 0.7 | 12 | 26.5 | 25 | 10/7.5 | 7 | 1 |
1.5D-25 | 1.5 | 10 | 26.5 | 25 | 10/7.5 | 7 | 1 |
3D-25 | 3 | 9 | 26.5 | 25 | 10/7.5 | 7 | 1 |
5D-25 | 5 | 8 | 26.5 | 25 | 10/7.5 | 7 | 1 |
8D-25 | 8 | 7 | 26.5 | 25 | 10/7.5 | 7 | 1 |
10D-25 | 10 | 7 | 26.5 | 25 | 10/7.5 | 8 | 1 |
12D-25 | 12 | 6 | 26.5 | 25 | 10/7.5 | 7 | 1 |
16D-25 | 16 | 6 | 26.5 | 25 | 10/7.5 | 8 | 1 |
Descrizione
I termostori Power NTC della serie MF72 forniscono la soppressione della corrente di ingresso per elettronica sensibile.Collegare un MF72 in serie con la fonte di alimentazione limiterà le surge di corrente generalmente create all'accensioneUna volta che il circuito è alimentato la resistenza del MF72 diminuirà rapidamente a un valore molto basso, il consumo di energia può essere ignorato e non ci sarà alcun effetto sulla corrente di funzionamento normale.Utilizzando il termistore MF72 Power NTC è un modo più conveniente per frenare la corrente di sovraccarico e proteggere gli elettronici sensibili dai danni.
Applicazione
può essere installato nei circuiti di alimentazione di:
• Fonti di alimentazione e inverter
• Fornitori di energia ininterrotti
• Lampade a risparmio energetico
• Ballasti elettronici
• Protezione da filamenti di vari tipi di lampade
• Alcuni tipi di riscaldatori
• Per i circuiti di potenza superiore, chiedete i soppressori della serie MF73 e MF74.
Caratteristiche
• Piccole dimensioni e risposta rapida
• Capacità di gestione ad alta potenza
• Risposta rapida alla corrente di sovratensione
• Costante di materiale elevata (valore B)
• Bassa resistenza residua
• Ampia gamma di temperature di esercizio da -55 a +200 °C
• Tolleranza ammissibile R25 ± 20%
• Stabilità e affidabilità a lungo termine
