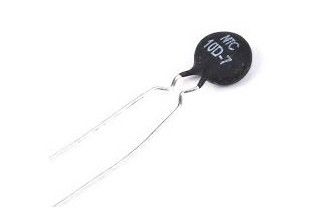

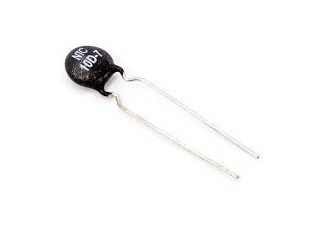

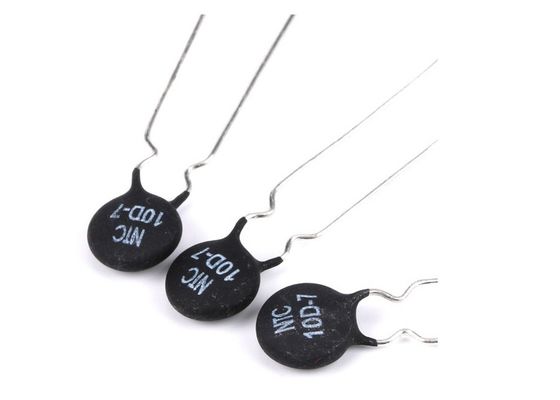

Punta di corrente che limita MF72 soppressione di Posistor della resistenza termica del disco NTC 10D-7 10D7 della resistenza del termistore di potere NTC
Descrizione
Questo prodotto efficacemente sopprime le punte di corrente che sono generate quando commuta i regolatori di potere
sono accesi.
Il termistore di NTC deve essere collegato in serie al circuito di alimentazione per evitare la punta di corrente all'instante in cui i circuiti elettronici sono accesi. Il dispositivo può efficacemente sopprimere la punta di corrente e la suoi resistenza e consumo di energia possono notevolmente essere ridotti dopo che con l'effetto continuo della corrente per non colpire la corrente normale del lavoro. Di conseguenza il termistore di potere NTC è lo strumento più conveniente e più efficiente porre freno la punta di corrente e proteggere gli apparecchi elettronici dal danno.
Caratteristiche
1. Il cavo non è contenuto nell'elemento ceramico, nei termini, nella lega per saldatura per il collegamento interno e nella resina del rivestimento.
2. Il più adatto ad alimentazioni elettriche di di meno che le caratteristiche eccellenti di recupero 100W 3. dovuto il rivestimento della resina con le caratteristiche di calore eccellenti
4. altamente affidabile
Applicazioni
1. Alimentazioni elettriche di commutazione
2. monitor CRT
3. televisioni a colori
4. alimentazioni elettriche di videoregistratore
5. Altri circuiti principali
Parametri e dimensione principali
P/N |
Stimato Resistenza |
(A) | D | L | F |
Dimensioni (Unità: millimetro) |
|
Max. Steady Corrente dello stato |
Dmax | Lmin | F±1 | Tmax | d | ||
5D-5 | 5 | 1 | 6,5 | 25 | 5.0/2.5 | 5 | 0.55/0.45 |
10D-5 | 10 | 0,7 | 6,5 | 25 | 5.0/2.5 | 5 | 0.55/0.45 |
20D-5 | 20 | 0,5 | 6,5 | 25 | 5.0/2.5 | 5 | 0.55/0.45 |
5D-7 | 5 | 2 | 8,5 | 25 | 5 | 5 | 0,55 |
8D-7 | 8 | 1 | 8,5 | 25 | 5 | 5 | 0,55 |
10D-7 | 10 | 1 | 8,5 | 25 | 5 | 5 | 0,55 |
12D-7 | 12 | 1 | 8,5 | 25 | 5 | 5 | 0,55 |
16D-7 | 16 | 0,7 | 8,5 | 25 | 5 | 5 | 0,55 |
20D-7 | 20 | 0,6 | 8,5 | 25 | 5 | 5 | 0,55 |
22D-7 | 22 | 0,6 | 8,5 | 25 | 5 | 5 | 0,55 |
33D-7 | 33 | 0,5 | 8,5 | 25 | 5 | 5 | 0,55 |
Circuito di applicazione
Determinazione della corrente permissibile
ROBUSTEZZA DEI TERMINI
I cavi soddisfanno le richieste dell'IEC 60068-2-21.
Prova | Condizioni di prova | Osservazioni |
Resistenza alla trazione | Prova Ua1: Fissi il corpo con una forza applicato ad ogni cavo 10 [N] per 10 [s] |
Nessun danno visibile |
Resistenza alla flessione | Prova Ub: Fissi il corpo con due 90°-bends dentro direzione opposta ad una forza di 10 [N] |
Nessun danno visibile (Peli di rivestimento lungo conduca accettato) |
Requisiti meccanici
Oggetto | Requisiti | Metodo di prova |
1.Solder-ability | I terminali saranno inscatolati uniformemente ed il suo area≥95% | Immergendo i terminali del theNTC ad una profondità di 15mm in un bagno di saldatura di 245±5℃ ed al posto di 6mm lontano dal corpo di NTC per 3±0.5s (vedi i tum di IEC68-2-20 /GB2423.28) |
2.Resistance a calore di saldatura |
Danno meccanico non visibile. ΔR/RN ≤20% (=∣RN-RN'∣ di ΔR) |
Immergendo i terminali di NTC ad una profondità di 15mm in un bagno di saldatura di 260±5℃ ed al posto per 6mm qui sotto dal corpo di NTC per 3±0.5s.After recovering4-5h sotto 25±2℃. Il valore stimato RN della resistenza di potere zero sarà misurato. (Vedi la TB di IEC68-2-20 /GB2423.28) |
3.Strength del terminale del cavo |
Nessun scoppi ΔR/RN ≤20% (=∣RN-RN'∣ di ΔR) |
Fissi il corpo ed applichi una forza gradualmente ad ogni cavo fino a 10N e poi tenga per 10sec, tenga il corpo ed applichi una forza ad ogni cavo fino a 90°slowly a 5N in direzione dell'asse del cavo e poi tenga per 10sec e faccia questo nella ripetizione opposta della direzione per l'altro terminale. Dopo il recupero del 4~5h sotto 25±2℃, il valore stimato RN della resistenza di potere zero sarà misurato. (Vedi IEC68-2-21/GB2423.29 il uA/Ub) |
Prova di affidabilità
Oggetto | Requisiti | Metodo di prova |
1.Temp. Prova di riciclaggio |
Danno meccanico non visibile. ΔRN/MARINA MILITARE ≤20% (=∣RN-RN'∣ di ΔR) |
Tum: - TB di 40±3℃/30min→25±2℃/5min→: cicli di 160±3℃/30min→25±2℃/5min: 5times Dopo il recupero dei 4~5 h sotto 25±2℃, il valore stimato RN della resistenza di potere zero sarà misurato. |
prova di riciclaggio 2.Electrical |
Impiegati ambientali. Gamma: 25℃±2℃. Cicli: 2,000times inserita/disinserita: s 5 s/55 Corrente della prova: 7A Dopo il recupero del 4~5h sotto 25±2℃, il valore stimato RN della resistenza di potere zero sarà misurato. |
|
prova 3.LoadLife (resistenza) |
Impiegati ambientali. Gamma: 25℃±2℃; 7A/1,000±24h Dopo il recupero dei 4~5 h sotto 25±2℃, il valore stimato RN della resistenza di potere zero sarà misurato. |
|
4. Prova di umidità |
Danno meccanico non visibile. ΔRN/MARINA MILITARE ≤20% (=∣RN-RN'∣ di ΔR) |
Impiegati ambientali. gamma: 40℃±2℃ Destra: 93±3%, stimolato tempo: 1000±24 h Dopo il recupero dei 4~5 h sotto 25±2℃, il valore stimato RN della resistenza di potere zero sarà misurato. |
