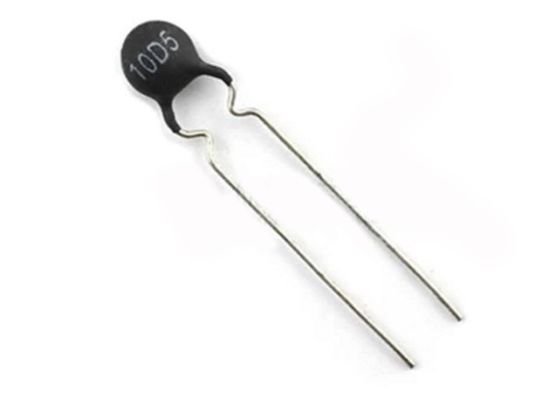

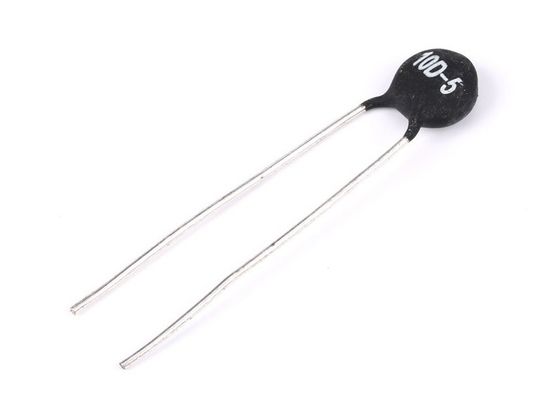

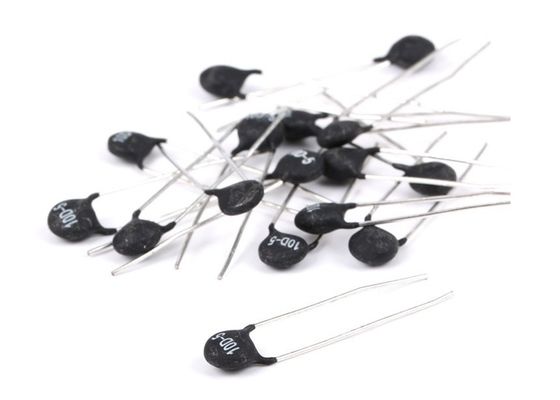

Attraverso il chip MF72 10D-5 10Ohm 5mm del termistore di potere NTC del foro 0.7A lanciano la resistenza negativa di coefficiente di temperatura 6mW di 5mm
PROFILO
Ciò è una resistenza negativa di coefficiente di temperatura di cui la resistenza cambia con i cambiamenti di temperatura ambiente. Il termistore comprende 2 o 4 generi gli ossidi metallici di ferro, di nichel, di cobalto, di manganese e di rame, essendo a forma di e sinterizzato a temperatura elevata (1200 - 1500)
Applicazioni
Alimentazione elettrica di conversione, potere del commutatore, potere di UPS, generi di heter elettrico, lampade economizzarici d'energia elettroniche, alimentatore elettronico ecc tutti i tipi di proterction del cicuit di potere delle attrezzature elettroniche, proterction del filamento del CRT, lampadina ed altre lampade di illuminazione.
Dimensione e prestazioni
Tipo |
Stimato Resistenza |
(A) | D | L | F |
Dimensioni (Unità: millimetro) |
|
Max. Steady Corrente dello stato |
Dmax | Lmin | F±1 | Tmax | d | ||
5D-5 | 5 | 1 | 6,5 | 25 | 5.0/2.5 | 5 | 0.55/0.45 |
10D-5 | 10 | 0,7 | 6,5 | 25 | 5.0/2.5 | 5 | 0.55/0.45 |
20D-5 | 20 | 0,5 | 6,5 | 25 | 5.0/2.5 | 5 | 0.55/0.45 |
Che cosa è un termistore di NTC?
Un termistore è essenzialmente una resistenza che cambia la sua resistenza elettrica alle temperature varianti. Il nome è derivato da una miscela del termale e della resistenza. Sono utilizzati in lavatrici, negli essiccatori di caduta e perfino in frigoriferi ed in congelatori mentre i termostati o la sicurezza termosensibile tagliano i dispositivi. Poiché la loro resistenza elettrica alle varie temperature è conosciuta, è facile affinchè l'apparecchio controlli un termistore e da individuare quando determinate temperature sono raggiunte.
Come collaudare un termistore di NTC
A meno che possiate vedere un cavo è venuto liberamente voi è improbabile da vedere fisicamente male qualche cosa. La diagnosi è fatta mediante la misurazione della resistenza con un metro multi o (di continuità). Non posso dare le letture per tutti i termistori perché variano, particolarmente nei tipi differenti di apparecchi, ma dovreste potere ottenere una lettura attraverso entrambi i terminali. Se è circuito completamente aperto è probabile essere difettoso.
Le letture sul termistore del NTC di una lavatrice per esempio possono essere qualcosa come 12000 ohm a 25°C o 3243 ohm 60 a ° C. La resistenza a 0 ° C può essere più simile a 36000 ohm. Tuttavia, può essere possibile che le letture siano presente ma sbagliato. Per esempio, le figure che della resistenza posso vedere in un vecchio manuale della lavatrice di Hotpoint qualificano le letture della resistenza dicendo più o meno 6% per la resistenza a 0° giù al più o meno 2% per la resistenza a 60° che implica che le letture fuori di questi parametri siano sbagliate. Di conseguenza senza la lettura esatta preveduta per alcun singolo termistore non potete essere sicuro se è corretto oppure no.
Se non ottenete lettura della resistenza affatto (circuito aperto) poi che è probabilmente difettoso ma dovreste controllarlo almeno alle temperature differenti disponendo uno in un piattino dell'acqua calda per esempio e con attenzione aggiungendo bollito di recente. Più calda la temperatura meno resistenza dovrebbe essere misurato.
A cui NTC corrisponde?
NTC corrisponde al coefficiente di temperatura negativo che significa basicamente che la loro resistenza elettrica diminuisce con l'aumento della temperatura.
