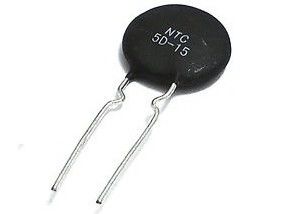

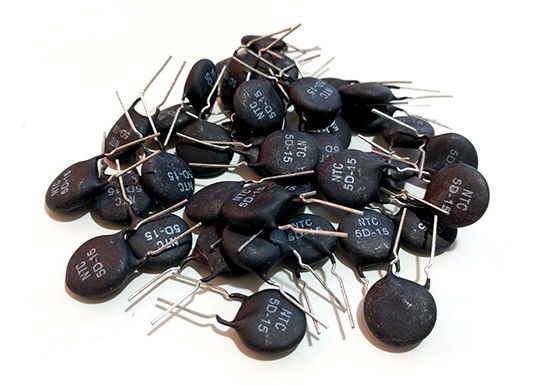

Punta di corrente che limita la resistenza termica 5Ohm 6A 15mm del sensore di temperatura del termistore del limitatore corrente MF72 5D-15 NTC di afflusso
Introduzione di produzione
MF72 il termistore di potere NTC è un genere di elemento ceramico a semiconduttore che principalmente ha fatto dal materiale dell'ossido di metallo di transizione ed appartiene ai termistori negativi della temperatura. Quando sintonizzate su un materiale elettrico, la punta di corrente può essere repressa da un termistore di potere NTC collegato in serie con il circuito principale. A causa dell'azione continua della corrente, la temperatura del termistore di potere NTC che si alza, la resistenza rapidamente cadrà ad un valore poco elevato, il potere consumato può essere trascurata. Così non può colpire la corrente di funzionamento normale. Di conseguenza, facendo uso di potere NTC il termistore è il più efficacemente un amd la maggior parte di breve misura per reprimere la punta di corrente, proteggente il materiale elettrico dalla distruzione.
APPLICAZIONE
Alimentazione elettrica di Convension, potere del commutatore, generi di stufa elettrica, lampade economizzarici d'energia elettroniche, alimentatore elettronico ecc. tutti i tipi di protezione di circuito principale delle attrezzature elettroniche, protezione del filamento di tutti i tipi di RT, esposizione, lampadina ed altre lampade di illuminazione.
Caratteristiche
1. Piccola dimensione, forte potere e forte capacità di protezione della punta di corrente.
2. risposta veloce alla punta di corrente.
3. la grande costante materiale (valore di B), piccola rimane la resistenza.
4. longevità di servizio, alta affidabilità.
5. serie integrale, esteso raggio d'azione
Parametri e dimensione principali (millimetri)
P/N |
Stimato Resistenza |
(A) | D | L | F |
Dimensioni (Unità: millimetro) |
|
Max. Steady Corrente dello stato |
Dmax | Lmin | F±1 | Tmax | d | ||
5D-5 | 5 | 1 | 6,5 | 25 | 5.0/2.5 | 5 | 0.55/0.45 |
10D-5 | 10 | 0,7 | 6,5 | 25 | 5.0/2.5 | 5 | 0.55/0.45 |
20D-5 | 20 | 0,5 | 6,5 | 25 | 5.0/2.5 | 5 | 0.55/0.45 |
5D-7 | 5 | 2 | 8,5 | 25 | 5 | 5 | 0,55 |
8D-7 | 8 | 1 | 8,5 | 25 | 5 | 5 | 0,55 |
10D-7 | 10 | 1 | 8,5 | 25 | 5 | 5 | 0,55 |
12D-7 | 12 | 1 | 8,5 | 25 | 5 | 5 | 0,55 |
16D-7 | 16 | 0,7 | 8,5 | 25 | 5 | 5 | 0,55 |
20D-7 | 20 | 0,6 | 8,5 | 25 | 5 | 5 | 0,55 |
22D-7 | 22 | 0,6 | 8,5 | 25 | 5 | 5 | 0,55 |
33D-7 | 33 | 0,5 | 8,5 | 25 | 5 | 5 | 0,55 |
3D-9 | 3 | 4 | 10,5 | 25 | 7.5/5.0 | 5,5 | 0.78/0.55 |
4D-9 | 4 | 4 | 10,5 | 25 | 7.5/5.0 | 5,5 | 0.78/0.55 |
5D-9 | 5 | 3 | 10,5 | 25 | 7.5/5.0 | 5,5 | 0.78/0.55 |
6D-9 | 6 | 2 | 10,5 | 25 | 7.5/5.0 | 5,5 | 0.78/0.55 |
8D-9 | 7 | 2 | 10,5 | 25 | 7.5/5.0 | 5,5 | 0.78/0.55 |
10D-9 | 10 | 2 | 10,5 | 25 | 7.5/5.0 | 5,5 | 0.78/0.55 |
12D-9 | 12 | 1 | 10,5 | 25 | 7.5/5.0 | 5,5 | 0.78/0.55 |
16D-9 | 16 | 1 | 10,5 | 25 | 7.5/5.0 | 5,5 | 0.78/0.55 |
20D-9 | 20 | 1 | 10,5 | 25 | 7.5/5.0 | 5,5 | 0.78/0.55 |
22D-9 | 22 | 1 | 10,5 | 25 | 7.5/5.0 | 5,5 | 0.78/0.55 |
30D-9 | 30 | 1 | 10,5 | 25 | 7.5/5.0 | 5,5 | 0.78/0.55 |
33D-9 | 33 | 1 | 10,5 | 25 | 7.5/5.0 | 5,5 | 0.78/0.55 |
50D-9 | 50 | 1 | 10,5 | 25 | 7.5/5.0 | 5,5 | 0.78/0.55 |
60D-9 | 60 | 0,8 | 10,5 | 25 | 7.5/5.0 | 5,5 | 0.78/0.55 |
2.5D-11 | 2,5 | 5 | 12,5 | 25 | 7.5/5.0 | 5,5 | 0,78 |
3D-11 | 3 | 5 | 12,5 | 25 | 7.5/5.0 | 5,5 | 0,78 |
4D-11 | 4 | 4 | 12,5 | 25 | 7.5/5.0 | 5,5 | 0,78 |
5D-11 | 5 | 4 | 12,5 | 25 | 7.5/5.0 | 5,5 | 0,78 |
6D-11 | 6 | 3 | 12,5 | 25 | 7.5/5.0 | 5,5 | 0,78 |
8D-11 | 8 | 3 | 12,5 | 25 | 7.5/5.0 | 5,5 | 0,78 |
10D-11 | 10 | 3 | 12,5 | 25 | 7.5/5.0 | 5,5 | 0,78 |
12D-11 | 12 | 2 | 12,5 | 25 | 7.5/5.0 | 5,5 | 0,78 |
16D-11 | 16 | 2 | 12,5 | 25 | 7.5/5.0 | 5,5 | 0,78 |
20D-11 | 20 | 2 | 12,5 | 25 | 7.5/5.0 | 5,5 | 0,78 |
22D-11 | 22 | 2 | 12,5 | 25 | 7.5/5.0 | 5,5 | 0,78 |
30D-11 | 30 | 1,5 | 12,5 | 25 | 7.5/5.0 | 5,5 | 0,78 |
33D-11 | 33 | 1,5 | 12,5 | 25 | 7.5/5.0 | 5,5 | 0,78 |
1.3D-13 | 1,3 | 7 | 14,5 | 25 | 7,5 | 6 | 0,78 |
1.5D-13 | 1,5 | 6 | 14,5 | 25 | 7,5 | 6 | 0,78 |
3D-13 | 3 | 6 | 14,5 | 25 | 7,5 | 6 | 0,78 |
4D-13 | 4 | 5 | 14,5 | 25 | 7,5 | 6 | 0,78 |
5D-13 | 5 | 5 | 14,5 | 25 | 7,5 | 6 | 0,78 |
6D-13 | 6 | 4 | 14,5 | 25 | 7,5 | 6 | 0,78 |
7D-13 | 7 | 4 | 14,5 | 25 | 7,5 | 6 | 0,78 |
8D-13 | 8 | 4 | 14,5 | 25 | 7,5 | 6 | 0,78 |
10D-13 | 10 | 4 | 14,5 | 25 | 7,5 | 6 | 0,78 |
12D-13 | 12 | 3 | 14,5 | 25 | 7,5 | 6 | 0,78 |
15D-13 | 15 | 3 | 14,5 | 25 | 7,5 | 6 | 0,78 |
16D-13 | 16 | 3 | 14,5 | 25 | 7,5 | 6 | 0,78 |
20D-13 | 20 | 3 | 14,5 | 25 | 7,5 | 6 | 0,78 |
30D-13 | 30 | 2,5 | 14,5 | 25 | 7,5 | 6 | 0,78 |
47D-13 | 47 | 2 | 14,5 | 25 | 7,5 | 6 | 0,78 |
1.3D-15 | 1,3 | 8 | 16,5 | 25 | 7,5 | 6 | 0,78 |
1.5D-15 | 1,8 | 8 | 16,5 | 25 | 7,5 | 6 | 0,78 |
3D-15 | 3 | 7 | 16,5 | 25 | 7,5 | 6 | 0,78 |
5D-15 | 5 | 6 | 16,5 | 25 | 7,5 | 6 | 0,78 |
6D-15 | 6 | 5 | 16,5 | 25 | 7,5 | 6 | 0,78 |
7D-15 | 7 | 5 | 16,5 | 25 | 7,5 | 6 | 0,78 |
8D-15 | 8 | 5 | 16,5 | 25 | 7,5 | 6 | 0,78 |
10D-15 | 10 | 5 | 16,5 | 25 | 7,5 | 6 | 0,78 |
12D-15 | 12 | 4 | 16,5 | 25 | 7,5 | 6 | 0,78 |
15D-15 | 15 | 4 | 16,5 | 25 | 7,5 | 6 | 0,78 |
16D-15 | 16 | 4 | 16,5 | 25 | 7,5 | 6 | 0,78 |
20D-15 | 20 | 4 | 16,5 | 25 | 7,5 | 6 | 0,78 |
30D-15 | 30 | 3 | 16,5 | 25 | 7,5 | 6 | 0,78 |
33D-15 | 33 | 3 | 16,5 | 25 | 7,5 | 6 | 0,78 |
47D-15 | 47 | 3 | 16,5 | 25 | 7,5 | 6 | 0,78 |
50D-15 | 50 | 3 | 16,5 | 25 | 7,5 | 6 | 0,78 |
0.7D-20 | 0,7 | 12 | 21,5 | 25 | 10/7.5 | 7 | 1 |
1.3D-20 | 1,3 | 9 | 21,5 | 25 | 10/7.5 | 7 | 1 |
2.2D-20 | 2,2 | 8 | 21,5 | 25 | 10/7.5 | 7 | 1 |
2.5D-20 | 2,5 | 8 | 21,5 | 25 | 10/7.5 | 7 | 1 |
3D-20 | 3 | 8 | 21,5 | 25 | 10/7.5 | 7 | 1 |
5D-20 | 5 | 7 | 21,5 | 25 | 10/7.5 | 7 | 1 |
6D-20 | 6 | 6 | 21,5 | 25 | 10/7.5 | 7 | 1 |
8D-20 | 8 | 6 | 21,5 | 25 | 10/7.5 | 7 | 1 |
10D-20 | 10 | 6 | 21,5 | 25 | 10/7.5 | 7 | 1 |
12D-20 | 12 | 5 | 21,5 | 25 | 10/7.5 | 7 | 1 |
16D-20 | 16 | 5 | 21,5 | 25 | 10/7.5 | 7 | 1 |
3D-25 | 3 | 9 | 26,5 | 25 | 10/7.5 | 7 | 1 |
5D-25 | 5 | 8 | 26,5 | 25 | 10/7.5 | 7 | 1 |
8D-25 | 8 | 7 | 26,5 | 25 | 10/7.5 | 7 | 1 |
10D-25 | 10 | 7 | 26,5 | 25 | 10/7.5 | 8 | 1 |
Nota: A meno che l'indicazione particolare, la tolleranza permissibile della resistenza forza zero Rated sia ±20%.
