Tipo su misura sensore 100K 1% di U di temperatura in superficie dell'apparecchio medico della sonda innesto a vite del connettore della forcella del termistore di 3950 NTC

Descrizione

Ci sono quattro tipi principali di sensori di temperatura: termocoppie, termistori, rivelatori (RTD) di temperatura di resistenza e sensori di temperatura di IC. Il sensore di temperatura di IC inoltre comprende l'uscita analogica e l'uscita digitale.
L'uso dei sensori di temperatura: elettrodomestici, fornelli di riso, radiatori, automobili, automobili elettriche, creatore del latte della soia, macchina del caffè, bruciatore, lavastoviglie, macchina di disinfezione, lavatrice, sistema del controllo della temperatura dell'automobile, attrezzatura medica, nuova misura di temperatura corporea, condizionatore d'aria delle attrezzature di comunicazione, scaldabagno elettrico, congelatore, batteria del telefono cellulare, caricatore, fornello di induzione, bollitore, condizionatore d'aria, scaldabagno elettrico, congelatore, cacciavite elettrico, gabinetto di disinfezione, forno elettrico, allarme antincendio, stoccaggio dell'alimento, marinaio, profondi bene, misura di temperatura del ghiacciaio, militari ed altri campi.

Dimensione (millimetro)

Caratteristiche

Nuova tecnologia, prestazione stabile, lavoro a lungo termine
Gamma di parametri: R25: (1,0 - 1000) KΩ, B25/85: (2000 - 4500) K
Alta precisione
Doppio processo della guarnizione, con buon isolamento ed impatto anti-meccanico, abilità dipiegamento, alta affidabilità
Ampiamente usato in condizionatori d'aria, in frigoriferi, in scaldabagni, in bollitore elettrico, in forno elettrico, nei fornelli di riso, in forni a microonde ed in altri prodotti

Specifiche

Resistenza (R25 gamma del ° C) (KΩ): 0,1 - 1000 KΩ
Deviazione permissibile di resistenza (℃ R25) (%): ± 0,5%, ± 1%, ± 2%, ± 3%, ± 5%
Gamma di valore di B (k): 3100 a 4500K
Il valore di B permette l'errore (%): ± 0,5%, ± 1%, ± 2%, ± 3%, ± 5%
Usi la gamma di temperature (℃): - il ℃ 30 120 a ℃ (-22 a 248℉)
Fattore di dissipazione (in aria tranquilla) (Mw/° C): ≥ 2,0 Mw/° C
Costante di tempo termica: (in aria tranquilla) (s): ≤ 30S

APPLICAZIONE

1, condizionatori d'aria, frigoriferi, congelatori.
2, scaldabagni, radiatori di acqua potabile, scaldini dell'aria, rondelle, casi di disinfezione.
3, lavatrici, essiccatori, Thermotanks.

4, apparecchi medici

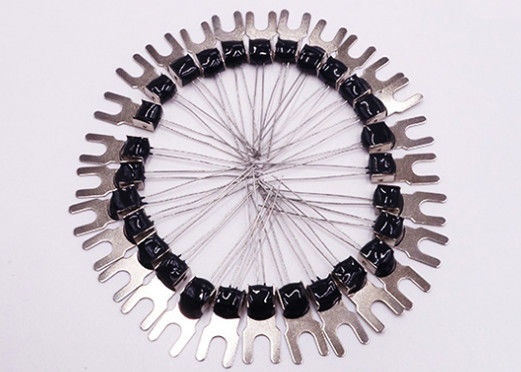

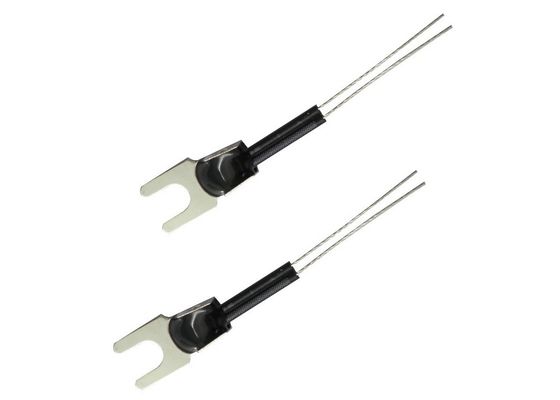

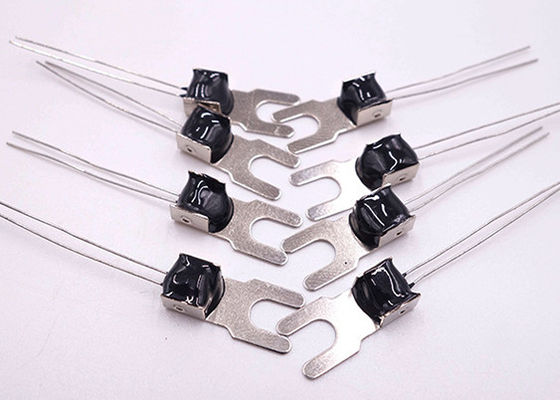

Foto del prodotto

4 tipi i più comuni di sensori di temperatura

Un sensore di temperatura svolge un ruolo importante in molte applicazioni. Per esempio, mantenere una temperatura specifica è essenziale per attrezzatura utilizzata per fabbricare le droghe mediche, per riscaldare i liquidi, o per pulire l'altra attrezzatura. Per le applicazioni gradisca questi, la risposta e l'accuratezza del circuito di rilevazione può essere critica per controllo di qualità.

Più frequentemente, tuttavia, la rilevazione della temperatura fa parte dell'affidabilità preventiva. Per esempio, mentre un apparecchio non può realmente eseguire alcune attività ad alta temperatura, il sistema stesso può essere al rischio al surriscaldamento. Questo rischio risulta dai fattori esterni specifici quale una condizioni di funzionamento dura o dai fattori interni come autoriscaldante di elettronica. Individuando quando surriscaldare accade, il sistema può prendere i provvedimenti preventivi. In questi casi, il circuito di rilevazione della temperatura deve essere affidabile sopra la gamma di temperatura di funzionamento prevista per l'applicazione.

Tipi del sensore di temperatura

La rilevazione della temperatura è il fondamento per tutte le forme avanzate di controllo della temperatura e di compensazione. Il circuito di rilevazione della temperatura stesso controlla la temperatura ambiente. Può poi notificare il sistema o della temperatura reale o, se il circuito di rilevazione è più intelligente, quando un evento del controllo della temperatura accade. Quando una soglia ad alta temperatura specifica è oltrepassata i provvedimenti preventivi possono essere presi dal sistema per abbassare la temperatura. Un esempio di questo sta accendendo un fan.

Similmente, un circuito di rilevazione della temperatura può servire da centro di una funzione della compensazione di temperatura. Consideri un sistema quale strumento di misura liquido. La temperatura, in questo caso, direttamente colpisce il volume misurato. Prendendo la temperatura in considerazione, il sistema può compensare i fattori ambientali cambianti, permettendole di funzionare attendibilmente e coerente. Ci sono quattro tipi comunemente usati del sensore di temperatura:

1. Termistore negativo di (NTC) di coefficiente di temperatura

Un termistore è una resistenza termicamente sensibile che esibisce un grande, prevedibile e rende paricolare il cambiamento nella resistenza correlata alle variazioni nella temperatura. Un termistore di NTC fornisce una resistenza molto alta alle basse temperature. Mentre la temperatura aumenta, la resistenza cade rapidamente. Poiché un termistore di NTC avverte così grande cambiamento nella resistenza per °C, i piccoli cambi nella temperatura sono molto veloce riflesso e con alta precisione (0,05 - °C) 1,5. A causa della sua natura esponenziale, l'uscita di un termistore di NTC richiede la linearizzazione. L'efficace raggio d'azione è °C -50 - 250 per i termistori incapsulati gas o 150°C per la norma.

2. Rivelatore (RTD) di temperatura di resistenza

Un RTD, anche conosciuto come un termometro a resistenza, misura la temperatura correlando la resistenza dell'elemento di RTD con la temperatura. Un RTD consiste di un film o, per maggior accuratezza, un cavo ha avvolto il centro ceramico o di vetro. Il RTDs più accurato è fatto facendo uso di platino ma RTDs più a basso costo può essere fatto da nichel o da rame. Tuttavia, il nichel ed il rame non sono come stabili o ripetibili. Offerta di RTDs del platino un'uscita ragionevolmente lineare che è altamente accurata (0,1 - 1 °C) attraverso -200 - 600 °C. Mentre fornisce la più grande accuratezza, RTDs inoltre tende ad essere il più costoso dei sensori di temperatura.

3. Termocoppia

Questo tipo del sensore di temperatura consiste di due cavi dei metalli differenti collegati a due punti. La tensione variante fra questi due punti riflette i cambiamenti proporzionali nella temperatura. Le termocoppie sono non lineari, richiedendo la conversione una volta usate per controllo della temperatura e compensazione, compiuto tipicamente facendo uso di una tavola di occhiata. L'accuratezza è bassa, 0,5 - 5 °C. Tuttavia, funzionano attraverso il più ampia gamma di temperature, -200 - 1750 °C.

4. a sensori basati a semiconduttore

Ad un sensore di temperatura basato a semiconduttore è disposto sui circuiti integrati (ICs). Questi sensori sono efficacemente due diodi identici con tensione termosensibile contro le caratteristiche correnti che possono essere usate per controllare i cambiamenti nella temperatura. Offrono una risposta lineare ma hanno l'accuratezza più bassa dei tipi di base del sensore a 1 - 5 °C. Inoltre hanno la risposta più lenta (5 a 60 s) attraverso la gamma di temperature più stretta (- °C) 70 - 150.
