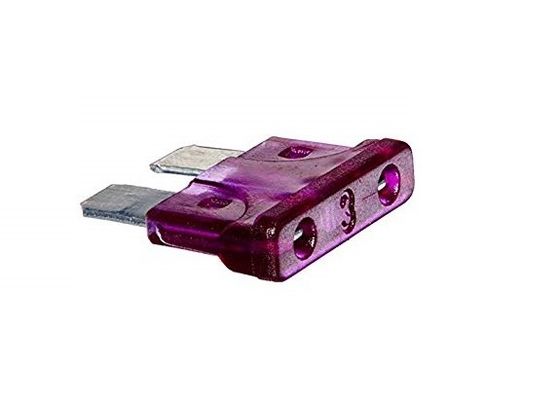

Di medie dimensioni massimo automatico veloce di ATO 32V 58V 60V 80V 3Amp Violte del fusibile della lama del colpo 19x5.2x19.2mm di incapsulamento di plastica PA66
Generalità
Dimensione
Agire veloce, bassa tensione per fino a CC 32V/60V | |
Materiale | *Body: Plastica. *Metal: In lega di zinco |
Standard | Secondo il SAE J1284 |
Protezione di circuito per sostituire cavo fusibile O collegamento fusibile. | |
I fusibili Colore-sono codificati per l'identificazione facile di amperaggio. |
Prestazioni elettriche
Numero del pezzo | Ampère (A) | Tensione (VCC) |
Colore di corpo |
AB19001 | 1A | 32V/60V | Il nero |
AB19002 | 2A | 32V/60V | Grigio |
AB19003 | 3A | 32V/60V | Violte |
AB19004 | 4A | 32V/60V | Rosa |
AB19005 | 5A | 32V/60V | Tan |
AB1907.5 | 7.5A | 32V/60V | Brown |
AB19010 | 10A | 32V/60V | Rosso |
AB19015 | 15A | 32V/60V | Blu |
AB19020 | 20A | 32V/60V | Verde |
AB19025 | 25A | 32V/60V | Naturale |
AB19030 | 30A | 32V/60V | Verde |
AB19035 | 35A | 32V/60V | verde bottiglia |
AB19040 | 40A | 32V/60V | Arancio |
AB19045 | 45A | 32V/60V | Violte |
In | 110%In | 135%In | 200%In | 350%In | 600%In | ||||
20-120A | >100Hours | Min. | Massimo. | Min. | Massimo. | Min. | Massimo. | Min. | Massimo. |
60 s | 3600 s | 2 s | 60 s | 0,2 s | 7 s | 0,04 s | 0,1 s |
Limiti di tempo d'effetto ad arco
FI = 1,43 (corrente di max.operating: 0,7 x Irat a 23°C)
Classi d'ampiezza
Dimensione della lama | Gruppo della lama | Dimensioni L × H del × W | Valutazioni comuni (corrente massima) |
Micro2 | APPARTAMENTO, ATR | 9,1 × del × 3,8 15,3 millimetri | 5, 7,5, 10, 15, 20, 25, 30 |
Micro3 | ATL | × 14,4 del × 4,2 18,1 millimetri | 5, 7,5, 10, 15 |
LP-mini | APS, ATT | × 10,9 del × 3,81 8,73 millimetri | 2, 3, 4, 5, 7,5, 10, 15, 20, 25, 30 |
Mini | APM, BANCOMAT | × 10,9 del × 3,6 16,3 millimetri | 2, 3, 4, 5, 7,5, 10, 15, 20, 25, 30 |
Regolare |
APRILE, ATC (chiuso), ATO (apra), ATS |
× 19,1 del × 5,1 18,5 millimetri | 0,5, 1, 2, 3, 4, 5, 7,5, 10, 15, 20, 25, 30, 35, 40 |

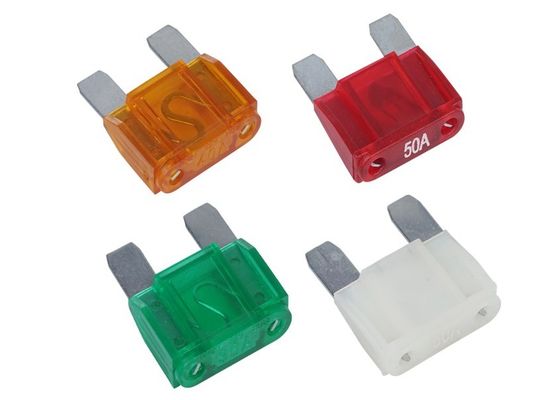

Maxi | APPROSSIMATIVO | 29,2 × del × 8,5 34,3 millimetri | 20, 25, 30, 35, 40, 50, 60, 70, 80, 100, 120 |
Codifica mediante colori
Colore |
Ampère continuo (corrente =rated) |
Istantaneo ampère di fusione |
Continuo ampère di fusione |
Blu | 1,5 | 3,5 | 3 |
Giallo | 2,25 | 5 | 4,5 |
Rosso su giallo | 2,5 | 6 | 5 |
Verde | 3 | 7 | 6 |
Color nocciola | 4 | 10 | 8 |
Rosso su verde | 5 | 12 | 10 |
Verde sul nero | 5 | 12 | 10 |
Rosso su Brown | 6 | 14 | 12 |
Marrone chiaro | 7,5 | 18 | 15 |
Rosa | 12,5 | 30 | 25 |
Bianco | 17,5 | 40 | 35 |
Porpora su giallo | 25 | 60 | 50 |
Giallo su rosso | 30 | 75 | 60 |
