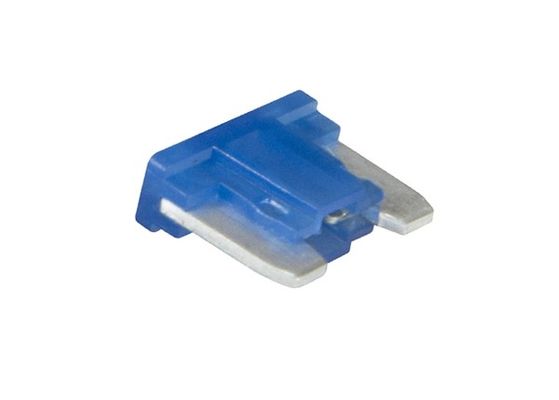

Fusibile in lega di zinco della lama di basso profilo 10.9mm il mini ha valutato il blu di 32VDC 58VDC 60VDC 15A per la carrozza ferroviaria automobilistica
Dettagli rapidi
Serie | MINI basso profilo |
Prodotto | Fusibile della lama |
Valutazione corrente | 15A |
Tensione che valuta CC | CC 32V |
Stile del montaggio | Supporto |
Stile di termine | Lama |
Tipo del fusibile | Medium/colpo normale |
Stile dell'indicatore | Finestra dell'elemento |
Colore | Blu |
Temperatura di funzionamento minima | -40 C |
Temperatura di funzionamento massima | +125 C |
Lunghezza | 10.9mm |
Dimensione
* agire veloce, bassa tensione per fino a CC 32v
* materiale *Body: Plastica PA66.
*Metal: In lega di zinco
* norma secondo il SAE J2077/iso 8820-9
* permettere più fonde nella stessa quantità di spazio

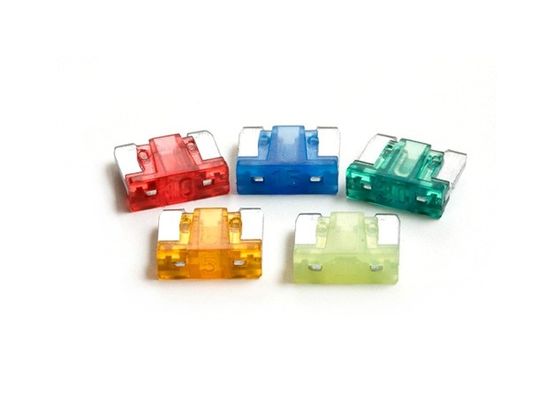

* I fusibili Colore-sono codificati per l'identificazione facile di amperaggio.
* valutazione di tensione: 32 VCC
* valutazione d'interruzione: 1000A @ 58 VCC
* gamma di temperature livellata componente: -40˚C a +125˚C
* gamma di temperature del livello di sistema: -40˚C a +105˚C
105°C è un requisito tipico della temperatura del livello di sistema.
Caratteristiche Del tempo correnti
Caratteristiche Del tempo correnti | |||
% della valutazione | Min di tempo di apertura/(s) massimo | ||
MIN | Max | ||
110 | 4s | ||
135 | 0.75s | 1800s | |
200 | 0.15s | 5s | |
350 | 0.04s | 0.5s | |
600 | 0.02s | 0.1s |
Prestazioni elettriche
Parte numero |
Corrente Valutazione (A) |
Abitazione Materiale Colore |
Tensione Goccia (sistemi MV) |
Freddo Resistenza |
I ² t
(A2s)
|
AB10005 | 5 | Tan | 116 | 10,91 | 25 |
AB10007.5 | 7,5 | Brown | 116 | 10,91 | 68 |
AB10010 | 10 | Rosso | 109 | 7,70 | 93 |
AB10015 | 15 | Blu | 102 | 4,80 | 270 |
AB10020 | 20 | Giallo | 98 | 3,38 | 380 |
AB10025 | 25 | Naturale | 92 | 2,52 | 625 |
AB10030 | 30 | Verde | 84 | 1,97 | 1130 |
Generalità
Il fusibile di basso profilo MINI® ha simili caratteristiche di prestazione poichè il fusibile standard di MINI®. L'altezza totale più bassa tiene conto più risparmio del peso e dello spazio. Il fusibile di basso profilo MINI® è destinato per accoppiarsi con i terminali del diapason, che fornisce il peso supplementare ed il risparmio materiale in fusibile inscatola le progettazioni eliminando l'esigenza dei terminali femminili della scatola.
Curve caratteristiche Del tempo correnti
Curva di Rerating di temperatura
Temperatura livellata *Component = la temperatura ambiente massima a che un singolo fusibile sopravvivrà. Ciò non fa fattore-nel calore da un contenitore popolato di fusibile, ma comprende il calore dal carico corrente con rerating adeguato.
** La temperatura del livello di sistema rappresenta la temperatura ambiente del contenitore di fusibile ad una posizione all'interno del veicolo. La temperatura all'interno di un contenitore popolato di fusibile (in una posizione data) sarà più alta. Il fattore limitante è la placcatura. il limite della temperatura delle Sn-placcature è ≈130°C e la AG-placcatura permette fino a 150°C all'interfaccia terminale.
Facendo uso «di mini» fusibili di dimensione nelle scanalature «di basso profilo» del fusibile
Negli ultimi dieci anni o così, molti produttori che precedentemente hanno usato mini graduato fonde hanno commutato ai mini fusibili di basso profilo. (I mini fusibili inoltre sono conosciuti mentre il BANCOMAT fonde; I fusibili di basso profilo inoltre sono conosciuti come fusibili di ATT). Se vi siete occupato di questi tipi del fusibile prima, noterete che sono la stessa larghezza. I mini fusibili di basso profilo sono essenzialmente una variazione sul mini fusibile tradizionale in cui le lame sono più brevi. Poiché i fusibili sono la stessa larghezza, questo significa che sulla maggior parte delle applicazioni, i mini fusibili realmente andranno d'accordo le scanalature di basso profilo. Si noti che poichè i fusibili di basso profilo non hanno una lama di sporgenza del fusibile, non andranno d'accordo una mini scanalatura di dimensione.
Che cosa fa questa media a me?
Poichè i fusibili di basso profilo sono un più nuovo livello del fusibile, non sono abbastanza comuni quanto il più vecchio mini fusibile di stile. Per quella ragione, può essere difficile da trovare i fusibili o i aggiungere-un-fusibili di riserva (AKA «rubinetti del fusibile) nella dimensione di basso profilo. Se non potete alla fonte quelle di basso profilo dai vostri ricambi auto o ferramenta locali, forse esamini facendo uso di mini fusibile di dimensione/rubinetto del fusibile.
Se state usando un rubinetto del fusibile, noti che i vostri fusibili di basso profilo originali non andranno d'accordo le scanalature sul mini rubinetto del fusibile di dimensione. Ciò significa che dovrete ottenere i mini fusibili di dimensione per quel rubinetto del fusibile. i Aggiungere-un-fusibili hanno due scanalature del fusibile loro ma potete potere mettere appena un fusibile nella seconda scanalatura per l'accessorio che state aggiungendo. Sia sicuro di leggere il nostro post su come--uso un aggiungere-un-fusibile per maggiori informazioni!
C'è degli svantaggi a utilizzare un mini fusibile in una scanalatura di basso profilo?
Il mini fusibile o rubinetto del fusibile sarà un po'più alto della scanalatura di basso profilo, in modo da su alcuni veicoli ci non può essere abbastanza stanza chiudere una copertura del pannello del fusibile. Si noti che nel caso di un rubinetto del fusibile, anche fusibili di basso profilo aggiungerà una quantità significativa di altezza confrontata al fusibile originale. Ciò significa che potete trovare con noncuranza questa edizione con la copertura del pannello del fusibile se state eseguendo un rubinetto del fusibile. Nell'immagine sotto voi può vedere la differenza dell'altezza fra appena il fusibile di basso profilo e un fusibile di basso profilo spillare.
Ciò non è un'edizione che veniamo molto molto spesso poichè la maggior parte dei contenitori di fusibile hanno una quantità di spazio rispettabile. Sui veicoli di Lexus o di Toyota che hanno una copertura di plastica del grafico del fusibile sopra il contenitore di fusibile dell'abitacolo, sia di basso profilo che sui mini rubinetti del fusibile impedirà questa copertura montaggio. In questi casi raccomandiamo di mettere che copertura del pannello del fusibile dentro con il manuale del vostro proprietario.
